Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-3000, 79704-20

Назначение

Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-3000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-3000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-2000, РВС-3000 расположены:

Удмуртская    Республика,    Завьяловский    р -н,    д.    Вожой,

ООО «Башнефть - Розница», Завьяловская НБ (РВС-1000 зав.№№ 5, 6, 7, РВС-2000 зав.№№

1, 2, 3, 8, 9, 10, РВС -3000 зав.№ 4);

Удмуртская Республика, Малопургинский р -н, с. Малая Пурга, 3 -й км сортировочной горки ст. Агрыз ГЖД, ООО «Башнефть - Розница», Малопургинская НБ (РВС-1000 зав.№№ 1, 2, 3, 4, 5(26302517), 7(26302521), 8).

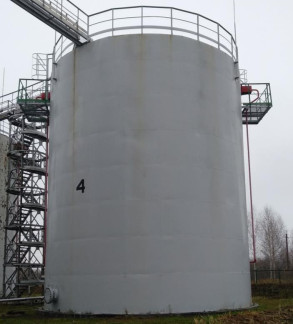

Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-3000 представлены на рисунке 1-3.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000, РВС-2000, РВС-3000 не предусмотрено.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

-    рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

-    толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230 -08);

-    штангенциркуль ТТТЦ -1-150-0,1 (регистрационный № 260-05);

-    термометр ртутный стеклянный лабораторный ТЛ -6М № 2 КТ 1 (регистрационный № 298-92);

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

отсутствуют

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000, РВС-2000, РВС-3000

Приказ Федерального агентства по техническому регулированию и метрологии (Госстандарт) от 07.02.2018 г. № 256Г «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
