| Номер в госреестре | 79705-20 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Testo 890-2ATC |
| Изготовитель | Testo SE &Co. KGaA, Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 18.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные Testo 890-2ATC (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико -электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана на съемную карту памяти типа microSD и передана посредством прямого подключения к USB-порту.
Тепловизоры Testo 890-2ATC оснащены системой компоновки изображений, которая может использоваться для создания панорамных изображений из нескольких одинарных изображений.

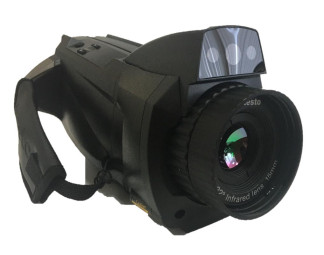

Фотографии общего вида тепловизоров инфракрасных Testo 890-2ATC приведены на рисунке 1.
Пломбирование тепловизоров не предусмотрено.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенной части ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | t890-2 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.88 |
| Цифровой идентификатор программного обеспечения | не доступен |
Автономное программное обеспечение «IRSoft» устанавливается на персональный компьютер и предназначено для анализа сохраненных в тепловизоре изображений и составления различных отчетов по данным измерений.
Метрологические и основные технические характеристики тепловизоров в зависимости от модели приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -30 до +350 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от минус 30 до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности | 0 04 |
| (при температуре объекта +30 °С), °С | |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, | |
| градус по горизонтали х градус по вертикали: | |
| - стандартный объектив | 42x32 |
| - телеобъектив** | 15x11 |
| - супер-телеобъектив** | 6,6x5 |
| - объектив 25°(Ф) | 25x19 |
| Минимальное фокусное расстояние (в зависимости от объектива), м: | |
| - стандартный объектив | 0,1 |
| - телеобъектив** | 0,5 |
| - супер-телеобъектив** | 2,0 |
| - объектив 25°** | 0,2 |
| Пространственное разрешение, мрад: | |
| - стандартный объектив | 1,13 |
| - телеобъектив** | 0,42 |
| - супер-телеобъектив** | 0,18 |
| - объектив 25°** | 0,68 |
| Коэффициент излучения | от 0,01 до 1,00 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Примечание: ** - по дополнительному заказу Допускается применять тепловизоры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице 2. | |
| Наименование характеристики | Значение |
| Количество пикселей матрицы детектора, пикселихпиксели | 640x480 |
| Масса (с аккумулятором), кг, не более | 1,63 |
| Запись изображений или частота обновлений, Гц | 30 |
| Габаритные размеры, мм (высота х ширина х длина) | 253x126x132 |
| Напряжение питания, В | 3,7 |
| Срок службы батареи при непрерывном использовании, ч, не менее | 4 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -15 до +50 от 20 до 80 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 14000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации на тепловизор типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор | Testo 890-2ATC | 1 шт. |
| Блок питания переменного тока с сетевыми пер еходниками | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Руководство по эксплуатации (на русском языке) | 1 экз. | |
| Методика поверки | МП 207-039-2020 | 1 экз. |
| Аккумуляторные литий -ионные батареи | - | 2 шт. |
| Прочный переносной кейс для транспортировки | - | 1 шт. |
| Регулируемый ремень для тепловизора | - | 1 шт. |
| Двухсекционное зарядное устройство для батарей | - | 1 шт. |
| Карта microSD с объемом памяти 2 Гбайт | - | 1 шт. |
осуществляется по документу МП 207-039-2020 «ГСИ. Тепловизоры инфракрасные Testo 890-2ATC. Методика поверки», утвержденному ФГУП «ВНИИМС» 22.07.2020 г.
Основные средства поверки:
рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых температур от минус 30 до плюс 350 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
