| Номер в госреестре | 79706-20 |
| Наименование СИ | Щупы |
| Обозначение типа СИ | торговой марки "Калиброн" |
| Изготовитель | CANGZHOU GREATWALL MEASURING TOOL CO., LTD, КНР |
| Год регистрации | 2020 |
| Срок свидетельства | 18.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Щупы торговой марки «Калиброн» (далее по тексту - щупы) предназначены для измерений величины зазоров между отдельными поверхностями детали или сопряженными деталями.
Принцип действия основан на измерении величины зазора, путем поочередного введения пластины по одной или по две до тех пор, пока большая по толщине пластина не заполнит собой полностью весь зазор.
Щупы представляют собой мерные пластины, комплектуемые в различные наборы, либо отдельными пластинами. Наборы отличаются количеством и номинальным значением толщины щупов. Конструкция обоймы набора обеспечивает возможность свободной замены любой пластины.
Пластины в наборе располагают в порядке возрастания толщины, за исключением наибольшей по толщине, которую помещают первой для предохранения тонких пластин от поломки.
Рабочая длина щупа составляет половину от общей длины, считая от свободного конца.
Щупы изготавливаются длиной 70, 75, 100, 150, 200 и 300 мм.
IГ
■н - Товарный знак «Калиброн» наносится на обойму щупов либо на саму пластину, при поставке отдельных щупов, а также на паспорт типографским методом.

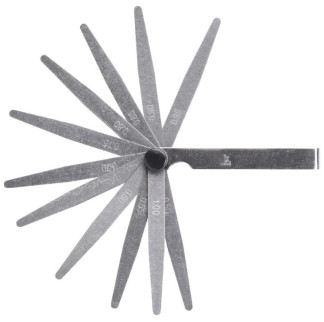

Общий вид щупов наборов № 3 и № 4, а также щупов, поставляемых отдельно, представлен на рисунках 1 -3.
Пломбирование щупов не предусмотрено.
отсутствует.
Таблица 1 - Номинальная толщина щупов, допускаемые отклонения толщины от номинальной и допускаемая желобчатость щупов, а также количество щупов в наборе_
| Номинальная толщина, мм | Допускаемые отклонения толщины* от номинальной, мкм | Допускаемая желобчатость, мкм | Количество щупов в наборе, шт., длиной, мм | ||||||
| верхнее | нижнее | 70, 75, 100 | 150, 200, 300 | ||||||
| № 1 | № 2 | № 3 | № 4 | № 5 | № 6 | ||||
| 0,02 | +6 | -3 | 6 | 1 | 1 | - | - | - | - |
| 0,03 | 1 | 1 | - | - | - | - | |||
| 0,04 | 1 | 1 | - | - | - | - | |||
| 0,05 | 1 | 1 | - | - | 1 | 1 | |||
| 0,06 | 1 | 1 | - | - | - | - | |||
| 0,07 | +7 | -4 | 7 | 1 | 1 | - | - | - | - |
| 0,08 | 1 | 1 | - | - | - | - | |||
| 0,09 | 1 | 1 | - | - | - | - | |||
| 0,10 | +9 | -4 | 9 | 1 | 1 | - | 2 | 1 | 1 |
| 0,15 | - | 1 | - | - | 1 | 1 | |||
| 0,20 | +13 | -5 | 13 | - | 1 | - | 1 | 1 | 1 |
| 0,25 | - | 1 | - | 1 | 1 | ||||
| 0,30 | - | 1 | - | 1 | 1 | 1 | |||
| 0,35 | +15 | -6 | 15 | - | 1 | - | 1 | ||
| 0,40 | - | 1 | - | 1 | 1 | 1 | |||
| 0,45 | +20 | -7 | 20 | - | 1 | - | 1 | ||
| 0,50 | - | 1 | 1 | 1 | 1 | 1 | |||
| 0,55 | - | - | 1 | 1 | |||||
| 0,60 | - | - | 1 | 1 | 1 | 1 | |||
| 0,65 | - | - | 1 | 1 | |||||
| 0,70 | - | - | 1 | 1 | 1 | 1 | |||
| 0,75 | - | - | 1 | 1 | |||||
| 0,80 | - | - | 1 | 1 | 1 | 1 | |||
| 0,85 | - | - | 1 | 1 | |||||
| 0,90 | - | - | 1 | 1 | 1 | 1 | |||
| 0,95 | - | - | 1 | 1 | |||||
| 1,00 | - | - | 1 | 1 | 1 | 1 | |||
| Примечание - Отклонения, относятся к рабочей длине щупа, которая составляет половину от общей длины, считая от свободного края | |||||||||
| Таблица 2 - Габар | итные размеры и масса | |||
| Набор щупов | Габаритные размеры, мм, | не более | Масса, кг, не более | |
| длина | ширина | высота | ||
| 75 | 15 | 10 | 0,100 | |
| №1 | 80 | 15 | 10 | 0,100 |
| 110 | 15 | 10 | 0,150 | |
| 210 | 20 | 10 | 0,170 | |
| 75 | 15 | 12,5 | 0,125 | |
| №2 | 80 | 15 | 12,5 | 0,125 |
| 110 | 15 | 12,5 | 0,140 | |
| 210 | 20 | 12,5 | 0,150 | |
| 75 | 15 | 17 | 0,170 | |
| №3 | 80 | 15 | 17 | 0,170 |
| 110 | 15 | 17 | 0,185 | |
| 210 | 20 | 20 | 0,195 | |
| 75 | 15 | 15 | 0,150 | |
| №4 | 80 | 15 | 15 | 0,150 |
| 110 | 15 | 15 | 0,165 | |
| 210 | 20 | 18 | 0,180 | |
| 175 | 20 | 20 | 0,200 | |
| №5 | 215 | 20 | 20 | 0,220 |
| 320 | 20 | 20 | 0,240 | |
| 175 | 20 | 20 | 0,200 | |
| №6 | 215 | 20 | 20 | 0,250 |
| 320 | 20 | 20 | 0,300 | |
Таблица 3 - Параметр шероховатости и условия эксплуатации
| Наименование характеристики | Значение |
| Параметр шероховатости Ra рабочих поверхностей по ГОСТ 2789-73, мкм, не более | 0,63 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от +15 до +25 80 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Набор щупов (в соответствии с таблицей 1) | - | 1 набор |
| или отдельные пластины | или 1 шт. | |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 203-26-2020 | 1 экз. |
осуществляется в соответствии с документом МП 203 -26-2020 «ГСИ. Щупы торговой марки «Калиброн». Методика поверки», утвержденным ФГУП «ВНИИМС» 26 июля 2020 г.
Основные средства поверки:
- головка измерительная пружинная 05И1ПВ (рег. № 11981-89);
- рабочие эталоны 3 -го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110 "9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Росстандарта № 2840 от 29.12.2018 г. (меры длины концевые плоскопараллельные).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- в паспорт или на свидетельство о поверке при первичной поверке;
- на свидетельство о поверке при периодической поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» Техническая документация изготовителя.
