| Номер в госреестре | 79709-20 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | VEGABAR |
| Изготовитель | "VEGA Grieshaber KG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные VEGABAR (далее - преобразователи давления) предназначены для непрерывных измерений избыточного давления, абсолютного давления, с преобразованием измеренного значения в стандартный электрический аналоговый или цифровой сигнал. Измеряемая среда - газы, пар и жидкости, в том числе коррозийные и с абразивным содержанием. Область применения преобразователей - контроль и автоматическое управление технологическими процессами в различных отраслях промышленности.
Преобразователи давления состоят из электронного блока и чувствительного элемента в виде измерительной ячейки (керамической емкостной со встроенным датчиком температуры, пьезорезистивной с изолирующей диафрагмой с металлической мембраной или тензометрической). Деформация мембраны измерительной ячейки под воздействием давления преобразуется в аналоговый токовый (4-20мА) и/или дискретный цифровой (транзисторный, IO-Link) выходной сигнал для местной индикации и/или световой сигнализации состояния (при наличии встроенного блока индикации и/или светодиодного индикатора) и передачи измерительной информации и/или коммутирующего сигнала на систему управления верхнего уровня либо подключенное исполнительное устройство.
Преобразователи давления имеют следующие модификации: VEGABAR 18, VEGABAR 19, VEGABAR 28, VEGABAR 29, VEGABAR 38, VEGABAR 39, различающиеся конструкцией измерительной ячейки и верхними пределами измерений избыточного и абсолютного давления, а также наличием коммуникационного интерфейса, светодиодного индикатора состояния и встроенного блока индикации.
Преобразователи давления могут иметь исполнение с различными видами электрических разъемов, пластмассовые детали корпуса прибора могут быть желтого, а также других цветов. Общий вид преобразователей давления представлен на рисунках 1 -6.

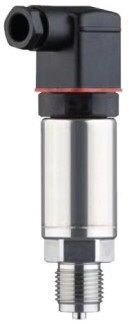

Рисунок 1 Общий вид VEGABAR 18
Рисунок 3 Общий вид VEGABAR 28
Рисунок 4 Общий вид VEGABAR 29
Рисунок 5 Общий вид VEGABAR 38
Рисунок 6 Общий вид VEGABAR 39
Пломбирование преобразователей давления не предусмотрено.
Преобразователи давления имеют метрологически значимое встроенное программное обеспечение (ПО). Встроенное программное обеспечение преобразователей давления используется для установки рабочих параметров измерений, самодиагностики и передачи данных.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | VEGABAR 28, 29, 38, 39 Device Software |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0.0 |
| Цифровой идентификатор ПО | - |
При работе преобразователя давления измерительного VEGABAR пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 ГСИ «Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Метрологические и основные технические характеристики преобразователей давления приведены в таблицах 2 и 3.
| Наименование характери стики | Модификация | |||||
| VEGABAR 18 | VEGABAR 19 | VEGABAR 28 | VEGABAR 29 | VEGABAR 38 | VEGABAR 39 | |
| Диапазон измерений избыточного давления, МПа ^ 2) | от -0,1 до 6,0 | от -0,1 до 10,0 | от -0,1 до 6,0 | от -0,1 до 100 | от -0,1 до 6,0 | от -0,1 до 100 |
| Диапазон измерений абсолютного давления, МПа ^ 2) | - | - | от 0 до 6,0 | от 0 до 2,5 | от 0 до 6,0 | от 0 до 2,5 |
| Наименьший диапазон измерений, кПа | 10 | 40 | 10 | 40 | 10 | 40 |
| Пределы допускаемой основной приведенной погрешности измерений, % от ДИ | ±0,5 | ±0,5 | Коэффициент перенастройки диапазона 1:1< TD < 5:1 | |||
| ±0,3 | ±0,3 | ±0,3 | ±0,3 | |||
| Коэффициент перенастройки диапазона 5:1< TD <20:1 | ||||||
| ±(0,06%-TD) | ±(0,06%-TD) | ±(0,06%-TD) | ±(0,06%-TD) | |||
| Пределы допускаемой дополнительной приведенной погрешности от влияния температуры окружающей среды, вызванной изменением температуры окружающей среды в рабочем диапазоне температур, % на 10°С | ±0,15 | |||||
| Примечание: ^ Конкретное значение указано в эксплуатационной и технической документации на преобразователь. 2)В соответствии с заказом допускается изготовление преобразователей с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (мбар, бар, Па, кПа, мм рт. ст., кгс/см2, мм вод. ст., м вод. ст.) | ||||||
| Наименование характери стики | Модификация | |||||
| VEGABAR 18 | VEGABAR 19 | VEGABAR 28 | VEGABAR 29 | VEGABAR 38 | VEGABAR 39 | |
| Материал мембраны | Керамика | Металл | Керамика | Металл | Керамика | Металл |
| Нормальные условия окружающей среды: Температура окружающей среды, °С | от +15 до +25 | |||||
| Условия эксплуатации: Температура окружающей среды, °С | от -40 до +100 | от -40 до +100 | от -40 до + 130 | от -40 до + 130 | от -40 до + 130 | от -40 до +130 |
| Условия хранения и транспортиров ания: Температура окружающей среды, °С | от -40 до +70 | от -40 до +70 | от -40 до +80 | от -40 до +80 | от -40 до +80 | от -40 до +80 |
| Степень защиты в соответствии с ГОСТ 14254 | IP65; IP66/ IP 67; IP66/IP67/IP69; IP68/IP69 (в зависимости от исполнения штекерного разъема/неразъемного вывода кабеля) | |||||
| Напряжение питания постоянного тока, В | от 12 до 35 | |||||
| Габаритные размеры, не более, мм | 131x53x34 | 131x53x34 | 166x74x36 | 166x74x36 | 167x100x68 | 167x100x68 |
| Масса, не более, кг | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| Средняя наработка до отказа, ч, не менее | 310000 | |||||
| Средний срок службы, не менее, лет | 15 | |||||
наносится на титульный лист паспорта типографским способом.
Таблица 4 - комплектность
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь давления измерительный VEGABAR (модификаций) | VEGABAR 18; VEGABAR 19; VEGABAR 28; VEGABAR 29; VEGABAR 38; VEGABAR 39 | 1 | В соответствии с заказом |
| Паспорт | 1 | ||
| Методика поверки | МП 202-005-2020 | 1 | Допускается поставлять 1 экз. на партию преобразователей |
| Руководство по эксплуатации | 1 | В зависимости от исполнения преобразователя давления |
осуществляется по документу МП 202-005-2020 «Преобразователи давления измерительные VEGABAR. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.03.2020 г.
Основные средства поверки:
Манометры избыточного давления грузопоршневые МП -2,5; МП-6; МП-60; МП-600 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 58794-14).
Манометр абсолютного давления МПАК-15 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 24971-03).
Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 1652-99).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 52489-13).
Задатчики давления Воздух-1600 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 12143-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии № 1339 "Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа".
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па».
Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия. Техническая документация «VEGA Grieshaber KG», Г ермания.
