| Номер в госреестре | 79717-20 |
| Наименование СИ | Установка спектрорадиометрическая |
| Обозначение типа СИ | HAAS-1200 |
| Изготовитель | "EVERFINE PHOTO-E-INFO CO., LTD.", Китай |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка спектрорадиометрическая HAAS-1200 (далее - установка) предназначена для измерений светового потока, координат цветности, коррелированной цветовой температуры источников света: ламп накаливания, разрядных и светодиодных ламп, светодиодных модулей, светодиодов и другого светотехнического оборудования (далее - ИС).
Принцип действия установки основан на измерении спектральной плотности потока излучения (далее - СППИ) от ИС, устанавливаемого в фотометрический шар диаметром 2,0 и 0,3 м, с последующим вычислением светового потока, координат цветности и коррелированной цветовой температуры.
Установка состоит из следующих составляющих:
- Спектрорадиометр HAAS-1200 (далее - спектрорадиометр);
- Фотометрический шар диаметром 2,0 м;
- Фотометрический шар диаметром 0,3 м;
- Блок управления;
- Оптоволоконный кабель.
Спектрорадиометр HAAS-1200 предназначен для измерений параметров спектра ИС в диапазоне длин волн от 350 до 1000 нм (спектральной плотности потока излучения, координат цветности, коррелированной цветовой температуры и доминирующей длины волны).
Фотометрические шары диаметром 2,0 и 0,3 м представляют собой интегрирующие сферы с нанесённым на внутренней поверхности белым рассеивающим покрытием.
Блок управления состоит из источника питания переменного тока DPS1010, источника питания LED300E, измерителя мощности PF9811.
оптоволоконный кабель (длинахдиаметр)
Управление работой спектрометра осуществляется с помощью программного обеспечения (далее - ПО) HAAS-1200 для фотометрического шара диаметром 2,0 м и LEDspec для фотометрического шара диаметром 0,3 м, установленными на персональный компьютер.

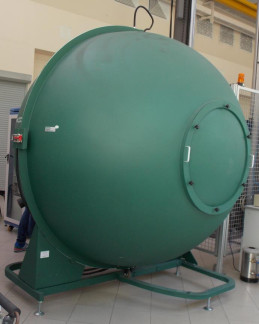

Общий вид установки представлен на рисунках 1, 2, 3.
Пломбирование установки не предусмотрено.
Установка функционируют под управлением автономного специального программного обеспечения (далее - ПО), установленного на персональный компьютер
Программное обеспечение HAAS-1200 предназначено для управления работой установки при использовании фотометрического шара диаметром 2,0 м, программное обеспечение LEDspec предназначено для управления работой установки при использовании фотометрического шара диаметром 0,3 м. ПО предназначено для настройки режимов измерений, обработки и отображения результатов измерений, в том числе в табличном и графическом виде, формирования графиков и сохранения результатов измерений и вычислений. Метрологические характеристики комплекса нормированы с учетом влияния ПО HAAS-1200 и LEDspec.
Идентификационные данные ПО HAAS-1200 и LEDspec приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | LEDspec | HAAS-1200 |
| Номер версии (идентификационный номер) ПО, не ниже | V2.00.226 | V2.00.107 |
| Цифровой идентификатор ПО | - | |
Для защиты ПО HAAS-1200 и LEDspec и данных от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений светового потока, лм | от 1 до 20000 |
| Предел допускаемой относительной погрешности измерения светового потока, %: - для интегрирующей сферы диаметром 0,3 м со светодиодом: Белый Синий Зеленый Красный - для интегрирующей сферы диаметром 2,0 м со светодиодом: Белый Синий Зеленый Красный | ±5,0 ±9,0 ±9,0 ±12,0 ±7,0 ±14,0 ±8,0 ±5,0 |
| Диапазон измерений координат цветности, абс. ед.: - х - У | от 0,0039 до 0,7347 от 0,0048 до 0,8338 |
| Пределы допускаемой абсолютной погрешности измерений координат цветности, абс. ед., для светодиода: Белый Синий Зеленый Красный | ±0,03 ±0,02 ±0,007 ±0,007 |
| Диапазон измерений коррелированной цветовой температуры, К | от 2000 до 8000 |
| Пределы допускаемой абсолютной погрешности измерений коррелированной цветовой температуры, К | ±(от 50 до 120) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 350 до 1000 |
| Диапазон показаний светового потока, лм | от 0,01 до 200000,0 |
| Диапазон показаний коррелированной цветовой температуры, К | от 1000 до 10000 |
| Диапазон показаний индекса цветопередачи Ra, Ri | от 0 до 100 |
| Габаритные размеры (высотахширинахдлина), мм, не более: - спектрорадиметр HAAS-1200 - фотометрический шар диаметром 2,0 м - фотометрический шар диаметром 0,3 м - источник питания переменного тока DPS1010 - источник питания LED300E - измеритель мощности PF9811 - оптоволоконный кабель (длинахдиаметр) | 132x380x240 2200x2000x2200 500x300x500 426x192x400 432x132x400 264x147x366 1200x10 |
| Наименование характеристики | Значение |
| Масса, кг, не более | |
| - спектрорадиметр HAAS-1200 | 6 |
| - фотометрический шар диаметром 2,0 м | 100 |
| - фотометрический шар диаметром 0,3 м | 4 |
| - источник питания переменного тока DPS1010 | 16 |
| - источник питания LED300E | 5 |
| - измеритель мощности PF9811 | 6 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +28 |
| - относительная влажность, %, не более | 65 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка спектрорадиометрическая HAAS-1200 | зав. номер 001 | 1 шт. |
| Контрольная галогеновая лампа | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Формуляр | - | 1 экз. |
| Методика поверки | МП 070.М4-18 | 1 экз. |
осуществляется по документу МП 070.М4-18 «ГСИ. Установка спектрорадиометрическая HAAS-1200. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 17 октября 2018 г. Основные средства поверки:
Рабочий эталон единиц светового потока непрерывного излучения по ГОСТ 8.023-2014
Рабочий эталон единиц координат цветности самосветящихся объектов по ГПС «Государственной поверочной схемой для средств измерений координат цвета и координат цветности, белизны, блеска», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска
Техническая документация «EVERFINE PHOTO -E-INFO CO., LTD.», Китай
