| Номер в госреестре | 79718-20 |
| Наименование СИ | Машины инспекционные |
| Обозначение типа СИ | модели СТ 5206 |
| Изготовитель | Maag Brothers Machine Works Ltd., Швейцария |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины инспекционные модели СТ 5206 (далее - машины) предназначены для бесконтактного измерения длины текстильного полотна в процессе его производства.
Принцип действия машин основан на эффекте Допплера, в качестве измерительного устройства используется лазерный датчик. При протяжке ткани лазерный луч отражается от ее поверхности, снова попадает на измеритель и преобразуется с помощью блока управления.
Конструктивно машины включают в себя систему подачи ткани, А-образную раму, измерительное устройство со счетчиком метров и блок управления с жидкокристаллическим дисплеем.

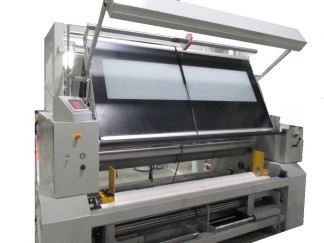

Общий вид средства измерений представлен на рисунке 1.
Пломбирование машин инспекционных модели СТ 5206 не предусмотрено.
Внутреннее (встроенное) программное обеспечение (ПО) является метрологически значимым и установлено при изготовлении машин. Пользователь не имеет возможности считывания и модификации ПО.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Т аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины текстильного полотна, м | от 0,1 до 10 000 |
| Дискретность отсчета, м | 0,01 |
| Пределы допускаемой относительной погрешности измерений длины текстильного полотна, % | ±1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Т олщина измеряемого текстильного полотна, мм | от 0,1 до 10 |
| Габаритные размеры, мм, не более | |
| - высота | 3300 |
| - длина | 3080 |
| - ширина | 2570 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 376 до 440 |
| - частота переменного тока, Гц | от 49 до 51 |
| - потребляемая мощность, Вт, не более | 12 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
наносится на корпус машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина инспекционная | СТ 5206 | 2 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-7181-445-2020 | 1 экз. |
осуществляется по документу РТ -МП-7181-445-2020 «ГСИ. Машины инспекционные модели СТ 5206. Методика поверки», утвержденному ФБУ «Ростест-Москва» 26 марта 2020 г.
Основные средства поверки:
- рулетка измерительная металлическая Р50У3К, диапазон измерений от 0 до 50000 мм (регистрационный номер в Федеральном информационном фонде 35281-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и/или наклейки.
приведены в эксплуатационном документе
Техническая документация изготовителя Maag Brothers Machine Works Ltd.
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
