| Номер в госреестре | 79723-20 |
| Наименование СИ | Анализаторы растворенного кислорода промышленные |
| Обозначение типа СИ | InTap |
| Изготовитель | "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы растворенного кислорода промышленные InTap (далее -анализаторы) предназначены для измерений температуры и массовой концентрации растворенного кислорода в воде и жидких средах.
Принцип действия анализаторов - оптический, основан на измерении снижения интенсивности флуоресценции хромофора, нанесенного на чувствительную часть первичного преобразователя.
Анализатор состоит из измерительной ячейки с встроенным оптическим датчиком InPro 6000/InTap растворенного кислорода и вторичного преобразователя (трансмиттера).
Трансмиттер и измерительная ячейка смонтированы в переносном блоке с сенсорным дисплеем, клапаном, регулятором потока пробы, штуцерами подачи и возврата измеряемой среды, USB-накопителем и аккумуляторной батареей.
Дополнительно анализатор может поставляться с внешним датчиком InPro 6970i, который может устанавливаться в технологической линии и передавать данные через Bluetooth интерфейс.

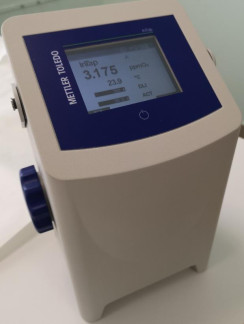

Общий вид анализаторов, место нанесения знака поверки и схема пломбировки от несанкционированного доступа изображены на рисунке 1.
Рисунок 2, - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Анализаторы имеют встроенное программное обеспечение (ПО), которое обеспечивает функционирование анализатора, выполнение измерений, хранение и отображение результатов измерений, их передачу на внешние устройства и носители информации.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р.50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.01 |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений температуры, °С | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| Диапазон измерений массовой концентрации растворенного кислорода, мкг/дм3 | от 0 до 2000 |
| Пределы допускаемой приведенной (к границе поддиапазона) погрешности измерений массовой концентрации растворенного кислорода, % - в поддиапазоне от 0 до 200 включ. мкг/дм3 - в поддиапазоне св. 200 до 2000 мкг/дм3 | ±3,0 ±1,5 |
| Наименование характеристик | Значение |
| Напряжение электропитания, В: от сети переменного тока частотой от 50 до 60 Гц от сети постоянного тока | от 100 до 240 от 24 до 30 |
| Потребляемая мощность при питании от сети переменного/постоянного тока, В-А, не более | 30 |
| Габаритные размеры, мм, не более - глубина - ширина - высота | 150 170 280 |
| Масса, кг, не более: | 3,5 |
| Условия эксплуатации: - атмосферное давление, кПа - температура окружающей среды, оС - температура анализируемой среды, оС - относительная влажность воздуха, не более, % | от 84 до 106,7 от 0 до 40 от 0 до 60 95 |
| Средняя наработка на отказ, ч | 10 000 |
| Средний срок службы, лет | 10 |
наносится на с помощью наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность анализаторов.
| Наименование | Обозначение | Количество |
| Анализаторы растворенного кислорода промышленные с датчиком InPro 6000/InTap | InTap | 1 шт. |
| Датчик | InPro 6970i | 1 шт.* |
| Блок питания 12 В, 2,5 А | - | 1 компл. |
| Адаптер переменного/постоянного тока с набором адаптеров | - | 1 компл. |
| USB-накопитель, подключенный через USB -соединение | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2450-005-2020 | 1 экз. |
| * Примечание Поставляется по отдельному заказу | ||
осуществляется по документу МП 2450-005-2020 «ГСИ. Анализаторы растворенного кислорода промышленные InTap. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.07.2020 г.
Основные средства поверки:
Рабочий эталон 3 разряда единицы температуры в соответствии ГОСТ 8.558 -2009 (термометр лабораторный электронный ЛТ -300, рег. № 61806-15);
СО состава искусственной газовой смеси на основе инертных и постоянных газов состава (O2+N2) ГСО 10531-2014
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке либо на анализатор, как показано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
Техническая документация фирмы «Mettler-Toledo AG», Швейцария
