| Номер в госреестре | 79724-20 |
| Наименование СИ | Установка вакуумметрическая эталонная 2-го разряда |
| Обозначение типа СИ | УВЭ-3 |
| Изготовитель | Общество с ограниченной ответственностью "Ист Вакуум" (ООО "ИВ"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка вакуумметрическая эталонная 2 -го разряда УВЭ -3 (далее по тексту -установка) предназначена для воспроизведения и точных измерений абсолютного давления негорючих и неагрессивных газов с целью поверки и калибровки средств измерений низких абсолютных давлений и вакуума.
Принцип действия установки основан на непосредственном измерении эталонными вакуумметрами, входящими в состав установки, абсолютного давления, создаваемого форвакуумным и турбомолекулярным насосами в измерительной камере. Регулирование давления в камере установки осуществляется при помощи вакуумных клапанов и натекателя.
Установка представляет собой вакуумную откачную систему с измерительной камерой, на которой установлены два эталонных вакуумметра - ионизационный AIGX и деформационно-термопарный ВДТО-3.
Конструктивно установка выполнена в общем металлическом передвижном корпусе. На передней панели корпуса расположены органы управления установкой и лицевые панели электронного блока вакуумметра ВДТО -3 и контроллера TIC, который предназначен для управления турбомолекулярным насосом и отображения значений давления, измеряемого вакуумметром AIGX. К измерительной камере, кроме эталонных вакуумметров, подключен вакуумметр сопротивления APG, предназначенный для индикации давления в форвакуумной линии турбомолекулярного насоса, и вакуумметр тепловой CVM211 для контроля давления в измерительной камере установки. При поверке (калибровке) на установке рабочих средств измерений низких абсолютных давлений (вакуумметров) их измерительные преобразователи подключают к соответствующим клапанам измерительной камеры установки. Поверка (калибровка) вакуумметров осуществляется непосредственным сличением их показаний с показаниями эталонных вакуумметров установки: в диапазоне от 1 -10-5 до 1 -10-2 Па с вакуумметром AIGX, в диапазоне свыше 1 -10-2 до 1-103 Па с вакуумметром ВДТО-3.
Пломбировка корпуса установки не предусмотрена.

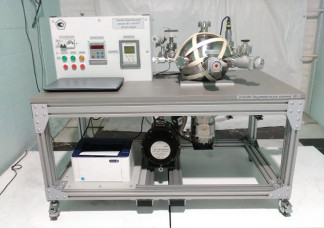

Общий вид установки приведен на рисунке 1.
Рисунок 1 - Общий вид установки вакуумметрической эталонной 2-го разряда УВЭ-3 На рисунке 2 изображена шильда маркировки установки.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений давления, Па | от 1-10"5 до 1-103 |
| Пределы допускаемой относительной погрешности измерений, % - в диапазоне от 1 • 10-5 до 1-10-2 Па включ. - в диапазоне свыше 1 • 10-2 до 1-103 Па | ±15 ±10 |
| Остаточное давление, Па, не более | 1-10"6 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВ-А, не более | 2,5 |
| Габаритные размеры, мм, не более | |
| - глубина | 750 |
| - ширина | 1500 |
| - высота | 1100 |
| Масса, кг, не более | 200 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +30 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации, фотохимическим или иным методом на корпус установки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Установка вакуумметрическая эталонная 2 -го разряда | УВЭ-3 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Комплект запасных частей и принадлежностей | - | 1 компл. |
| Методика поверки | МП 231-0081-2020 | 1 экз. |
осуществляется по документу МП 231-0081-2020 «ГСИ. Установка вакуумметрическая эталонная 2-го разряда УВЭ-3. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24 июля 2020 г.
Основные средства поверки:
Рабочий эталон 1 разряда единицы абсолютного давления по ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 -10"8-1-103 Па», в диапазоне измерений абсолютного давления от 1,0-10"7 до 1,0^103 Па, пределы допускаемой относительной погрешности ±(7^3) % (регистрационный номер в Федеральном информационном фонде 3.1.ZZB.0050.2015).
Вакуумметр ионизационный AIGX, диапазон измерений абсолютного давления в диапазоне от 6,6-10"8 до 6,6 Па, допускаемая относительная погрешность ±15 % (регистрационный номер в Федеральном информационном фонде 44388-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус установки.
приведены в эксплуатационном документе.
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 -10-8-1 -103 Па Техническая документация изготовителя
