| Номер в госреестре | 79735-20 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический теплоизолированный |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | Открытое акционерное общество "Резметкон" (ОАО "Резметкон"), г. Батайск Ростовской обл. |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, со стационарной крышей. На боковых стенках и крыше предусмотрены люки-лазы для обслуживания резервуара, а также смотровые, монтажные и замерные люки. Днище резервуара металлическое. Резервуар снабжен лестницей для доступа на крышу.
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000 зав. № 24 установлен на территории резервуарного парка АО «Краснодарский нефтеперерабатывающий завод - Краснодарэконефть», по адресу: 350007, Российская Федерация, Краснодарский край, г. Краснодар, ул. им. Захарова, 2.
Общий вид резервуара представлен на рисунке 1.

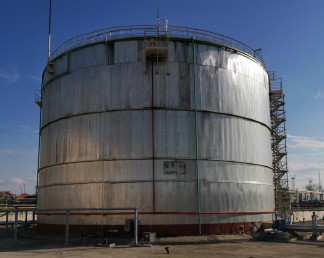

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического
теплоизолированного РВС-10000
Пломбирование резервуара стального вертикального цилиндрического теплоизолированного РВС-10000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Срок службы, лет, не менее | 50 |
наносится на титульный лист технического паспорта методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-10000 зав. № 24 | 1 шт. |
| Технический паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется геометрическим методом по документу РМГ 105-2010 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом».
Основные средства поверки:
- рулетка измерительная металлическая TR30/5 (регистрационный № 22003-07);
- рулетка измерительная металлическая D 80 (регистрационный № 21096-12);
- тахеометр электронный NTS-365R (регистрационный № 44038-10);
- нивелир с компенсатором VEGA L24, (регистрационный № 54719-19);
- рейка измерительная телескопическая VEGA TS3M (регистрационный № 51835-12);
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- линейка измерительная металлическая, 500 мм (регистрационный № 20048-05). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
отсутствуют
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-10000
Приказ Федерального агентства по техническому регулированию и метрологии от
07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
