| Номер в госреестре | 79741-20 |
| Наименование СИ | Комплекты мер флуоресценции |
| Обозначение типа СИ | КМФ-х |
| Изготовитель | Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер флуоресценции КМФ-х (далее - комплекты мер) предназначены для воспроизведения и передачи относительной единицы флуоресценции (далее - ОЕФ) при поверке (калибровке) флуориметров, спектрофлуориметров, флуориметрических анализаторов, ПЦР-анализаторов и других люминесцентных приборов.
Принцип действия комплектов мер основан на поглощении энергии возбуждения и её излучении на другой длине волны.
Комплекты мер флуоресценции КМФ-х состоят из трех наборов мер:
- набор мер на основе флуоресцеина;
- набор мер на основе родамина;
- набор мер на основе хинина.
Набор мер на основе флуоресцеина состоит из четырёх герметичных ампул с водными растворами флуоресцеина натрия различной концентрации (мера № 1 - 1 мг/дм3, мера № 2 -0,1 мг/дм3, мера № 3 - 0,01 мг/дм3, мера № 4 - 0,001 мг/дм3).
Набор мер на основе родамина состоит из трёх герметичных ампул с водными растворами родамина различной концентрации (мера № 5 - 0,5 мг/дм3, мера № 6 - 0,05 мг/дм3, мера № 7 - 0,005 мг/дм3).
Набор мер на основе хинина состоит из трёх герметичных ампул с подкисленными уксусной кислотой водными растворами хинина различной концентрации (мера № 8 - 0,5 мг/дм3, мера № 9 - 0,05 мг/дм3, мера № 10 - 0,005 мг/дм3).
В зависимости от заказа в состав поставляемого комплекта могут входить любые меры из вышеуказанных наборов, от трех до десяти мер. Маркировка меры нанесена в виде наклейки на корпус ампулы с номером комплекта и номером меры. Меры помещаются в футляр, устройство которого предохраняет их от ударов и воздействия света. Маркировка с номером комплекта размещена на боковой стенке футляра.
Общий вид комплекта мер представлен на рисунке 1.
Спектры флуоресценции мер № 1, 5 и 8 представлены на рисунке 2.
Пломбирование комплекта мер не предусмотрено.
Комплект мер флуоресценции КМФ-х
Места нанесения маркировки
Федеральное государственное унитарное предприятие Нсероссийский научно-исследоеатынский институт аптико-фишчеч (ФГУП «ВНИНОФИ»)
119361, г.Москва. уя.Очернвя. 46 тел. 437-56-33. фаы: 437-31-47 E-mail: vniiofKti vniioJi.ru. http://w wH'.v>tiioJi-rii

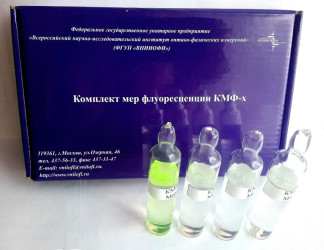

Рисунок 1 - Общий вид комплекта мер с указанием мест нанесения маркировки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Значение интенсивности флуоресценции*, ОЕФ: на длине волны эмиссии 514 нм при длине волны возбуждения 405 нм - мера № 1** - мера № 2 - мера № 3 - мера № 4 на длине волны эмиссии 578 нм при длине волны возбуждения 405 нм - мера № 5** - мера № 6 - мера № 7 на длине волны эмиссии 450 нм при длине волны возбуждения 350 нм - мера № 8** - мера № 9 - мера № 10 | от 0,8 до 1,2 от 0,07 до 0,15 от 0,006 до 0,020 от 0,0005 до 0,0025 от 0,1 до 0,3 от 0,01 до 0,03 от 0,001 до 0,005 от 0,5 до 1,0 от 0,05 до 0,1 от 0,005 до 0,05 |
| Пределы допускаемой относительной погрешности измерений интенсивности флуоресценции, % - меры № 1-3, 5-6, 8-9 - меры № 4, 7, 10 | ±3 ±5 |
| Значение интегральной интенсивности флуоресценции для участков спектра эмиссии шириной от 1 до 500 нм*, ОЕФ | от 0,0005 до 500,0 |
| Пределы допускаемой относительной погрешности интегральной интенсивности флуоресценции для участков спектра эмиссии шириной от 1 до 500 нм*, % | ±5 |
| * Действительные значения интенсивности флуоресценции определяются в процессе поверки комплекта для конкретного раствора при длинах волн возбуждения и эмиссии, а также температуре, оговоренных заказчиком; ** Для указанных мер может быть приведено спектральное распределение интенсивности флуоресценции для всего диапазона эмиссии по требованию заказчика. Действительные значения интенсивностей в указанном спектральном распределении определяются в процессе поверки комплекта для конкретного раствора при длине волны возбуждения и температуре, оговоренных потребителем, в пределах установленного спектрального диапазона. | |
| Наименование характеристики | Значение | ||
| Меры № 1 -4 | Меры № 5-7 | Меры № 8-10 | |
| Спектральный диапазон эмиссии, нм | от 470до 650 | от 550 до 650 | от 400 до 550 |
| Спектральный диапазон возбуждения, нм (длина волны возбуждения не может | от 350 до 500 | от 470 до 580 | от 200 до 380 |
| превышать длину волны эмиссии) | |||
| Объемом меры, см3, не менее | 4 | ||
| Габаритные размеры, мм, не более: | |||
| диаметр ампулы из набора мер футляр с набором мер | 20 | ||
| - высота | 30 | ||
| - ширина | 190 | ||
| - длина | 120 | ||
| Масса, г, не более: | |||
| - одной меры - футляр с набором мер | 20 300 | ||
| Условия эксплуатации: | |||
| - температура кюветного отделения, °С | от +5 до +40 | ||
| - температура окружающей среды, °С | от +15 до +25 | ||
| - относительная влажность воздуха, %, | |||
| не более | 80 | ||
| - атмосферное давление, кПа | от 94 до 106 | ||
| Срок службы, лет | 1 | ||
наносится на титульный лист руководства по эксплуатации комплекта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект мер флуоресценции КМФ-х* | 1 шт. | |
| Футляр | 1 * 1 шт. | |
| Приспособление для вскрытия ампул | 1 шт. | |
| Руководство по эксплуатации | КВФШ.414924.002 РЭ | 1 экз. |
| Паспорт | КВФШ. 414924.002 ПС | 1 экз. |
| Методика поверки | МП 047.Д4-19 | 1 экз. |
| * Комплектация поставляется в соответствии с заказом. | ||
осуществляется по документу МП 047.Д4-19 «ГСИ. Комплект мер флуоресценции КМФ-х. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «30» декабря 2019 г.
Средства поверки:
Государственный первичный эталон единиц массовой (молярной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе спектральных методов по ГПС, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3455
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплектов мер с требуемой точностью.
Знак поверки наносят на свидетельство о поверке методом наклеивания.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии № 3455 от 30.12.2019 Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации, а также флуоресценции компонентов в жидких и твердых веществах и материалах на основе спектральных методов
КВФШ.414924.002ТУ Комплекты мер флуоресценции КМФ. Технические условия
| Зарегистрировано поверок | 44 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
