| Номер в госреестре | 79744-20 |
| Наименование СИ | Анализаторы спектра |
| Обозначение типа СИ | N9320В, N9322C |
| Изготовитель | Компания Keysight Technologies (Chengdu) Co., Ltd. & Keysight Technologies (China) Co., Ltd., КНР |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра N9320B, N9322C (далее - анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов.
Принцип действия анализаторов основан на последовательном анализе частотного спектра сигналов. Преобразование синусоидального сигнала осуществляется с помощью селективного супергетеродинного перестраиваемого приемника в цифровой код и отображается на экране дисплея.
Анализаторы конструктивно выполнены в виде моноблока.
Внешнее управление осуществляется по шине GPIB или LAN. Результаты измерений и режимы работы отображаются на жидкокристаллическом дисплее.
Анализаторы имеют аналогичные характеристики, отличаясь диапазоном частот. В анализаторах предусмотрена синхронизация развертки спектра внешним сигналом.
Анализаторы N9320B и N9322C отличаются друг от друга частотным диапазоном и различными функциональными особенностями за счет возможности используемых опций.
Функциональные возможности анализатора определяются составом опций, входящих в его комплект. Перечень опций и их функциональные возможности приведены в таблице 1 и 2.
Таблица 1 - ^ Перечень опций анализаторов N9320B
| Опция | Функциональное назначение |
| TG3 | Трекинг генератор (частотный диапазон от 9 кГц до 3 ГГц, уровень выходного сигнала от минус 30 до 0 дБм) |
| РАЗ | Предусилитель до 3 ГГц |
| AMA | Измеритель модуляции АМ/ЧМ |
| DMA | Измеритель модуляции ASK1)/FSK2) |
| G01 | Интерфейс GPIB |
| EMF | Фильтр ЭМС |
| 1) ASK - амплитудная двоичная модуляция; 2) FSK - частотная двоичная модуляция. | |
| Опция | Функциональное назначение |
| PFR | Прецизионный генератор опорной частоты |
| TG7 | Трекинг генератор (частотный диапазон от 5 МГц до 7 ГГц, уровень выходного сигнала от минус 20 до 0 дБм) |
| RM7 | Требует опции TG7. Измеритель отражения, обратных потерь и КСВН |
| P07 | Предусилитель до 7 ГГц |
| AMA | Измеритель модуляции АМ/ЧМ |
| DMA | Измеритель модуляции ASK1)/FSK2) |
| SCN | Сканер каналов |
| MNT | Монитор спектрограмм с возможностью записи |
| TMG | Анализ спектра с временным стробированием |
| SEC | Опция безопасности |
| TPN | Планировщик задач |
| PWM | Поддержка USB измерителей средней мощности серии U2000 |
| PWP | Поддержка USB измерителей средней и пиковой мощности серии U2020 Х |
| ВВ1 | Улучшенные характеристики в диапазоне низких частот (от 9 кГц до 10 МГц) |
| G01 | Интерфейс GPIB |
| ^ ASK - амплитудная двоичная модуляция; 2) FSK - частотная двоичная модуляция. | |

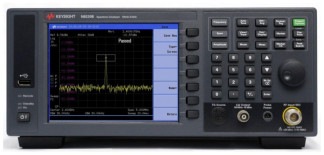

Общий вид анализаторов N9320B и N9322C приведены на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Метрологически значимая часть программного обеспечения (ПО) анализаторов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
ПО встроенное, изменение метрологически значимой части ПО анализаторов невозможно физически.
Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти анализатора, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.
Метрологические характеристики нормированы с учетом влияния ПО. Защита ПО соответствует уровню «низкий» по Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | |
| N9320B | N9322C | |
| Идентификационное наименование ПО | RF Spectrum Analyzer Firmware | RF Spectrum Analyzer Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | В.03.61 | А.06.27 |
| Цифровой идентификатор ПО | - | - |
Таблица 4 - Метрологические характеристики
| Наименование параметра | Значение | |
| N9320B | N9322C | |
| Диапазон частот, кГ ц | от 9 до 3 • 106 | от 9 до 7 • 106 |
| Пределы допускаемой относительной по- | ||
| грешности частоты опорного генератора | ||
| - стандартное исполнение | ±1-10-6 | |
| - опция PFR | ±110-7 | |
| Номинальное значение полос пропускания | ||
| на уровне минус 3 дБ в последовательно | ||
| сти 1-3-10, Гц | от 10 до 1 • 106 | от 10 до 3 • 106 |
| Средний уровень фазовых шумов, | ||
| дБн/Гц1), не более | ||
| - при несущей частоте 1000 МГц и от | ||
| стройке от несущей частоты | ||
| 10 кГц | -88 | - |
| 100 кГц | -100 | 98 |
| 1 МГц | -110 | 119 |
| Максимальный уровень входного сигнала | ||
| в диапазоне частот, дБм2), не менее | ||
| - от 0,1 до 1 МГц включ. | +20 | + 10 |
| - св. 1 до 10 МГц включ. | +23 | +20 |
| - св. 0,01 до 3 ГГц включ. | +30 | +20 |
| - св. 3 до 7 ГГц | - | +20 |
| Средний уровень собственных шумов | ||
| (входной аттенюатор 0 дБ, полоса пропус- | ||
| кания 10 Гц), дБм, не более | ||
| - предусилитель выключен | ||
| от 9 кГцдо 1 МГц включ. | -90-3 • (f/100 кГц)3) | - |
| св. 1 до 10 МГц включ. | -124 | - |
| св. 0,01 до 3 ГГц | -130+3 • (f/1 ГГц) | - |
| - предусилитель включён | - | |
| от 0,1 до 1 МГц включ. | -108-3 • (f/100 кГц) | - |
| св. 1 до 10 МГц включ. | -142 | - |
| св. 0,01 до 3 ГГц | -148 + 3 • (f/1 ГГц) | - |
Средний уровень собственных шумов (входной аттенюатор 0 дБ, полоса пропускания 1 кГц), дБм, не более
- предусилитель выключен
от 0,1 до 1 МГц включ. св. 1 до 10 МГц включ. св. 10 до 500 МГц включ. св. 0,5 до 2,5 ГГц включ. св. 2,5 до 4 ГГц включ. св. 4 до 6 ГГц включ. св. 6 до 7 ГГц
-108
-128
-142
-141
-140
-138
-136
-110
-131
-148
-161
-159
-158
-155
-150
- предусилитель включён
от 9 до 100 кГц включ. от 0,1 до 1 МГц включ. св. 1 до 10 МГц включ. св. 10 до 500 МГц включ. св. 0,5 до 2,5 ГГц включ. св. 2,5 до 4 ГГц включ. св. 4 до 6 ГГц включ. св. 6 до 7 ГГц
Относительный уровень помех, обусловленных гармоническими искажениями второго порядка (при уровне входного сигнала минус 30 дБм, предусилитель выключен, входной аттенюатор
0 дБ), дБн4), не более
- от 10 до 200 МГц включ.
-65
-70
-73
- св. 200 до 500 МГц включ.
- св. 500 до 3 ГГц включ.
- от 0,05 до 3 ГГц включ.
-65
-70
- св. 3 до 7 ГГц включ.
Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка, дБн, не более
- от 0,3 до 3 ГГц включ.
-40
- от 50 до 300 МГц включ.
- св. 0,3 до 7 ГГц
| Наименование параметра | Значение | |
| N9320B | N9322C | |
| Пределы допускаемой абсолютной по- | ||
| грешности измерений уровня на частоте | ||
| 50 МГц (уровень сигнала на входе от ми | ||
| нус 50 до 0 дБм), дБ | ||
| - входной аттенюатор 10 дБ, полоса обзо- | ||
| ра 1 кГц | ||
| предусилитель выключен, уровень | ±0,3 | - |
| сигнала на входе минус 10 дБм | ||
| предусилитель включён, уровень сиг- | ±0,4 | - |
| нала на входе минус 30 дБм | ||
| - входной аттенюатор 20 дБ, полоса обзо- | ||
| ра 1 кГц | ||
| предусилитель выключен | - | ±0,3 |
| предусилитель включён | - | ±0,4 |
| Неравномерность амплитудно-частотной | ||
| характеристики относительно | ||
| частоты 50 МГц, дБ | ||
| - входной аттенюатор 10 дБ | ||
| предусилитель выключен | ||
| от 200 кГц до 2 ГГ ц включ. | ±0,5 | - |
| от 2 до 3 ГГц | ±0,7 | - |
| предусилитель включён | ||
| от 1 до 2 ГГц включ. | ±0,6 | - |
| от 2 до 3 ГГц | ±0,8 | - |
| - входной аттенюатор 20 дБ | ||
| предусилитель выключен | ||
| от 100 кГц до 3 ГГц включ. | - | ±0,70 |
| от 3 до 4 ГГц включ. | - | ±0,85 |
| от 4 до 7 ГГц | - | ±1,00 |
| предусилитель включён | ||
| от 100 кГц до 3 ГГц включ. | - | ±0,70 |
| от 3 до 4 ГГц включ. | - | ±0,90 |
| от 4 до 7 ГГц | - | ±1,10 |
| Пределы допускаемой абсолютной по- | ||
| грешности измерений уровня, дБ | ||
| - при частоте сигнала более 1 МГц, вход- | ||
| ном аттенюаторе 10 дБ, уровне входного | ||
| сигнала от минус 50 до 0 дБ, полосе про- | ||
| пускания 1 кГц | ||
| предусилитель выключен | ±1,5 | - |
| предусилитель включён | ±(0,4 дБ + гачх)5) | - |
| - при входном аттенюаторе 20 дБ, уровне | ||
| входного сигнала от минус 50 до 0 дБ | ||
| полосе пропускания 1 кГц | ||
| предусилитель выключен | - | ± (0,3 дБ + гачх) |
| предусилитель включён | - | ± (0,4 дБ + Гачх) |
| Наименование параметра | Значение | |
| N9320B | N9322C | |
| Диапазон переключений входного аттенюатора с шагом 1 дБ, дБ | от 0 до 70 | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений уровня из -за переключений входного аттенюатора | 0,4 | |
| КСВН6) входа (значение входного аттенюатора > 10 дБ), не более - в диапазоне частот от 300 кГц до 3 ГГц | 1,5 | |
| 1) дБн/Гц - дБ относительно мощности сигнала несущей частоты в полосе 1 Гц; | ||
| 2) дБм - дБ относительно 1 мВт; 3) f-измеренное значение частоты; 4) дБн - децибел по отношению к величине несущей; 5) гачх - неравномерность амплитудно-частотной характеристики, дБ; 6) КСВН - коэффициент стоячей волны по напряжению. | ||
Таблица 5 - Метрологические характеристики анализаторов спектра N9322C с опцией TG7
| Наименование параметра | Значение |
| Диапазон частот, МГц | от 5 до 7000 |
| Диапазон уровня выходной мощности, дБм | от -20 до 0 |
Таблица 6 - Метрологические характеристики анализаторов спектра N9320B с опцией TG3
| Наименование параметра | Значение |
| Диапазон частот, МГц | от 0,1 до 3000 |
| Диапазон уровня выходной мощности, дБм | от -30 до 0 |
| Пределы допускаемой абсолютной погрешности установки выходной мощности на частоте 50 МГц (при выходном уровне сигнала минус 20 дБм), дБ | ±0,75 |
| Неравномерность амплитудно-частотной характеристики (относительно частоты 50 МГц при выходном уровне сигнала минус 20 дБм), дБ - от 0,1 до 10 МГц включ. | ±3 |
| - св. 0,01 до 3 ГГц | ±2 |
| КСВН (входной аттенюатор > 12 дБ), не более | 1,5 |
Таблица 7 - Метрологические характеристики анализаторов спектра N9322C с опцией RM7 (требуется опция TG7)__
| Наименование параметра | Значение |
| Диапазон частот, МГц | от 5 до 7000 |
| Диапазон уровня выходной мощности, дБм | от -4 до +2 |
| Направленность ответвителя, дБ, не менее | 40 |
| Диапазон измерения уровня обратных потерь, дБ | от 0 до 60 |
| Диапазон измерения КСВН | от 1 до 60 |
| Диапазон измерения вносимых потерь, дБ | от 0 до 30 |
| Наименование параметра | Значение | |
| N9320B | N9322C | |
| Диапазон частот, МГц | от 10 до 3000 | от 10 до 7000 |
| Диапазон уровня выходной мощности, дБм - от 100 кГц до 2 МГц - от 2 МГц до 7 ГГц | от -30 до +20 | от -30 до +10 от -30 до +20 |
| Пределы допускаемой абсолютной погрешности измерений мощности несущей частоты, дБ | ±2,0 | |
| Диапазон значений модулирующей частоты амплитудной модуляции, кГ ц | от 0,02 до 100 | |
| Диапазон измерений коэффициента амплитудной модуляции, % | от 5 до 95 | |
| Диапазон модулирующих частот частотной модуляции, кГц | от 0,02 до 200 | |
| Диапазон измерений девиации частоты, кГ ц | от 20 до 400 | |
Таблица 9 - Метрологические характеристики анализаторов с опцией РМА
| Наименование параметра | Значение | |
| N9320B | N9322C | |
| Параметры измерений в режиме DMA | ||
| Диапазон частот несущей частоты, МГц | от 10 до 3000 | от 2,5 до 7000 |
| Мощность несущей входного сигнала, дБм | от -30 до +20 | |
| Параметры измерений в режиме ASK | ||
| Диапазон частоты изменения символа | от 200 Гц до 100 кГц | от 100 Гц до 100 кГц |
| Коэффициент глубины модуляции символа, % | от 10 до 90 | от 5 до 95 |
| Параметры измерений в режиме FSK | ||
| Диапазон частоты изменения девиации | от 1 Гц до 400 кГц | от 100 Гц до 400 кГц |
| Диапазон частоты изменения символа - при 1<Р<4 1) - при 1<Р<8 - при 1<Р<20 | от 1 до 100 кГц | от 50 Гц до 100 кГц от 20 до 50 кГц от 100 Гц до 20 кГц |
| 1) в - отношение частоты девиации к частоте изменения символа | ||
Таблица 10 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 400 |
| - ширина | 320 |
| - высота | 132,5 |
| Масса (без опций), кг, не более | |
| - N9320B | 8,4 |
| - Ш322С | 7,9 |
| Напряжение питания от сети переменного тока частотой 50 Гц | от 220 до 240 |
| Потребляемая мощность, ВА, не более | |
| - Ш320В | 60 |
| - Ш322С | 25 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации | |
| - температура окружающего воздуха, оС | от +15 до +3 5 |
| - относительная влажность окружающего воздуха при | |
| температуре 25 °С, % | 80 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится в верхнем левом углу титульного листа руководства по эксплуатации типографским способом или методом компьютерной графики и на корпус анализатора в виде наклейки.
Таблица 11 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор спектра | N9320B, или N9322C | 1 шт. (по заказу) |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | 651-20-036 МП | 1 экз. |
осуществляется в соответствии с документом 651-20-036 МП «ГСИ. Анализаторы спектра N9320B, N9322C. Методика поверки»», утверждённым ФГУП «ВНИИФТРИ» «12» марта 2020 г.
Основные средства поверки:
- генератор сигналов E8257D, регистрационный номер 74333-19 в Федеральном информационном фонде;
- генератор сигналов произвольной формы 33250А, регистрационный номер 52150-12 в Федеральном информационном фонде;
- блок измерительный ваттметра N1914A, регистрационный номер 57386-14 в Федеральном информационном фонде
- преобразователь измерительный ваттметров поглощаемой мощности E9304A регистрационный номер 57387-14 в Федеральном информационном фонде;
- преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности N8481A регистрационный номер 58375-14 в Федеральном информационном фонде;
- частотомер электронно-счетный 53132А, регистрационный номер 26211 -03 в Федеральном информационном фонде;
- стандарт частоты рубидиевый FS725, регистрационный номер 31222-06 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
| Зарегистрировано поверок | 52 |
| Поверителей | 16 |
| Актуальность данных | 21.11.2024 |
