| Номер в госреестре | 79745-20 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | ПРАЙД |
| Изготовитель | Акционерное общество "ЮСТИР" (АО "ЮСТИР"), г. Волгоград |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные ПРАЙД (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.
Принцип действия весов основан на преобразовании деформации рабочего тела весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием веса взвешиваемого объекта, в пропорциональный электрический сигнал. Аналоговые электрические сигналы с датчиков поступают в аналогово-цифровой преобразователь, который размещен в корпусе индикатора. Выходной цифровой сигнал обрабатывается, и результаты взвешивания массы индицируются на дисплее, расположенном вместе с функциональной клавиатурой на передней панели индикатора.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), грузопередающего устройства, весоизмерительного устройства, включающего в себя датчики и соединительную коробку, а также индикатор. Весы имеют возможность подключения принтера, персонального компьютера или дополнительного индикатора.
В зависимости от комплектации весов в состав весоизмерительного устройства могут входить следующие датчики:
- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB (регистрационный номер в Федеральном информационном фонде 77382 -20);
- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column (регистрационный номер в Федеральном информационном фонде 55371-19), модификации: H8C, SH-8C;
- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM (регистрационный номер в Федеральном информационном фонде 51261-12), модификации: ВS, BSA;
- датчики весоизмерительные МВ 150 (регистрационный номер в Федеральном информационном фонде 44780-10).
В зависимости от комплектации весов в состав весоизмерительного устройства могут входить следующие индикаторы:
- приборы весоизмерительные МИ (регистрационный номер в Федеральном информационном фонде 61378-15), модификации: МИ ВДА/7Я, МИ ВЖА/7Я, МИ МДА/15Я, МИ МЖА/15Я, МИ ВЖА/12Я, МИ вДа/12Я, МИ ВДА/6Я;
- индикаторы весоизмерительные СКИ-12 (регистрационный номер в Федеральном информационном фонде 77654-20);
- приборы весоизмерительные Микросим (регистрационный номер в Федеральном информационном фонде 75654-19), модификация М0601-БМ2;
- приборы весоизмерительные ТИТАН (регистрационный номер в Федеральном информационном фонде 72048-18), модификации: ТИТАН 6, ТИТАН 12;
- приборы весоизмерительные CI, BI, NT и PDI (регистрационный номер в Федеральном информационном фонде 50968-12), модификации: CI-5010A, CI-5200A, CI-6000A, CI-1560, CI200A, CI-201A.
Модификации весов определяются структурой условного обозначения ПРАИД-Х1-Х2,
где:
- Х1 - индекс, характеризующий максимальную нагрузку весов (Max), выраженную в килограммах, выбирается из ряда значений: 40, 50, 60, 100, 120; 150, 200, 250, 300, 500, 600, 800, 1000, 1500, 3000, 6000, 10000, 15000, 20000;
- Х2 - индекс, характеризующий поверочный интервал весов (e), а также действительную цену деления (шкалы) (d), выраженные в килограммах, выбирается из ряда значений: 0,02,
0,05, 0,1, 0,2, 0,5, 5, 10.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство автоматическое устройство установки на нуль (Т.2.7.2.3)
- устройство полуавтоматической установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство тарирования (выборки массы тары) (Т.2.7.4).
В весах предусмотрен режим взвешивания животных.
На корпусе весов должна быть прикреплена маркировочная табличка, содержащая следующую информацию:
- обозначение типа весов;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочный интервал (e);
- класс точности;
- серийный номер весов;
- знак утверждения типа;
- наименование предприятия - изготовителя;
- дата производства весов.

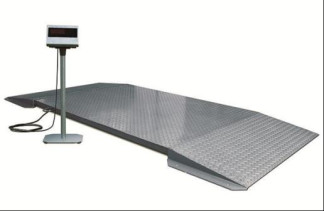

Общий вид весов представлен на рисунке 1.
СКИ-12 (исполнение корпуса из пластика)
СКИ-12 (исполнение корпуса из нержавеющей стали)
Весы с индикаторами CI-200A, CI-201А
Весы с индикатором M0601-БМ2
К МИДА
Весы с индикаторами МИ ВЖА/12Я, МИ ВДА/12Я, МИ МДА/15Я,
МИ МЖА/15Я
Весы с индикаторами МИ ВДА/7Я, МИ ВЖА/7Я, МИ ВДА/6Я
Весы с индикаторами ТИТАН 6, ТИТАН 12
Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для весов
Метрологически значимая часть программного обеспечения (далее - ПО) весов аппаратно реализована в применяемых индикаторах.
Идентификационным признаком ПО служит номер версии, который доступен для просмотра при включении весов или в меню индикатора.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер (без нарушения пломб, расположение которых приведено на рисунке 3).
Применяемые в весах интерфейсы RS-232, RS-422/485, USB, Ethernet не позволяют вводить в весы команды или данные, предназначенные или используемые для отображения, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания, для фальсификации отображаемых, обработанных или сохраненных результатов измерений, для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.
Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
| Модель индикатора | Идентификационное наименование ПО | Номер версии (иденти фикационный номер) ПО, не ниже | Цифровой идентификатор ПО |
| CI-5010A, CI-5200A | - | 1.0010 | - |
| CI-6000A | - | 1.01 | - |
| CI-1560 | - | 1.00 | - |
| CI-200A | - | 1.20 | - |
| CI-201A | - | 1.20 | - |
| М0601-БМ2 | - | Ed 5.xx | - |
| МИ ВЖА/12Я, МИ ВДА/12Я | |||
| МИ ВДА/7Я, МИ ВЖА/7Я, | - | U2.01 | - |
| МИ ВДА/6Я | |||
| МИ МДА/15Я, МИ МЖА/15Я | - | U2.00 | - |
| ТИТАН 6, ТИТАН 12 | - | V1.x | - |
| СКИ-12 | V-1.xx | ||
| Примечание: х принимает значения от 0 до 9. | |||
Класс точности весов по ГОСТ OIML R 76-1-2011.............................................средний (III)
Основные метрологические характеристики: максимальная нагрузка (Max), минимальная нагрузка (Min), поверочный интервал весов (e), действительная цена деления (шкалы) (d), число поверочных интервалов (n) приведены в таблице 2, остальные метрологические характеристики весов - в таблице 3, основные технические характеристики весов - в таблице 4.
Таблица 2 - Метрологические характеристики весов
| Обозначение весов | Min, кг | Max, кг | г к и | n |
| ИРАИД-40-0,02 | 0,4 | 40 | 0,02 | 2000 |
| ИРАИД-50-0,02 | 0,4 | 50 | 0,02 | 2500 |
| ИРАИД-60-0,02 | 0,4 | 60 | 0,02 | 3000 |
| ИРАИД-100-0,05 | 1 | 100 | 0,05 | 2000 |
| ИРАИД-150-0,05 | 1 | 150 | 0,05 | 3000 |
| ИРАИД-200-0,1 | 2 | 200 | 0,1 | 2000 |
| ИРАИД-250-0,1 | 2 | 250 | 0,1 | 2500 |
| ИРАИД-300-0,1 | 2 | 300 | 0,1 | 3000 |
| ИРАИД-500-0,2 | 4 | 500 | 0,2 | 2500 |
| ИРАИД-600-0,2 | 4 | 600 | 0,2 | 3000 |
| ИРАИД-800-0,5 | 10 | 800 | 0,5 | 1600 |
| ИРАИД-1000-0,5 | 10 | 1000 | 0,5 | 2000 |
| ИРАИД-1500-0,5 | 10 | 1500 | 0,5 | 3000 |
| ИРАИД-3000-1 | 20 | 3000 | 1 | 3000 |
| ИРАИД-6000-2 | 40 | 6000 | 2 | 3000 |
| ИРАИД-10000-5 | 100 | 10000 | 5 | 2000 |
| ИРАИД-15000-5 | 100 | 15000 | 5 | 3000 |
| ИРАИД-20000-10 | 100 | 20000 | 10 | 2000 |
| Наименование характеристики | Значение |
| Показания индикации массы, не более | Мах + 9е |
| Диапазон установки на нуль и слежения за нулём, % от Max, не более | 4 |
| Диапазон первоначальной установки на нуль, % от Max, не более | 20 |
| Верхняя граница диапазона устройства выборки массы тары (Т-) | 100 % от Max |
| Пределы допускаемой погрешности для нагрузки m, mpe, при поверке (в эксплуатации): - Min < m < 500e - 500е < m < 2000е - 2000е < m < Max | ±0,5е (±1,0е) ±1е (±2,0е) ±1,5е (±3,0е) |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 4 - Основные технические характеристики весов
| Наименование характеристики | Значение |
| Параметры сетевого питания (через адаптер): - напряжение переменного тока, В - частота, Гц | от 195,5 до 253 от 49 до 51 |
| Напряжение электропитания от внешнего источника постоянного тока, В | от 6 до 12 |
| Диапазон рабочих температур для индикаторов, °C | от -10 до +40 |
| Особый диапазон рабочих температур для размещения ГПУ, - при использовании датчиков SB, SQ, HSX, IL, U, AM, XSB - при использовании датчиков BS, BSA - при использовании датчиков SH-8C, H8C - при использовании датчиков MB 150 | от -40 до +40 от -10 до +40 от -30 до +40 от -30 до +40 |
| Габаритные размеры ГПУ весов, мм, не более: - длина - ширина - высота | 40000 10000 2000 |
| Масса ГПУ, кг, не более | 3000 |
наносится любым технологическим способом на маркировочную табличку, закрепленную на корпусе весов, и типографским способом на титульный лист руководства по эксплуатации/паспорта.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы электронные ПРАИД | - | 1 шт. |
| Руководство по эксплуатации/паспорт | - | 1 экз. |
осуществляется в соответствии c ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».
Основные средства поверки:
- рабочие эталоны единицы массы 4 -го разряда по приказу Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» гири номинальной массой от 0,002 до 5 000 кг класса точности М1 и M1-2 по ГОСТ OIML 111-12009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на пломбу, согласно рисунку 3, а также на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ТУ-33.13.1-002-22491518-2020 Весы электронные ПРАЙД. Технические условия
