| Номер в госреестре | 79748-20 |
| Наименование СИ | Приборы геологоразведочные сцинтилляционные |
| Обозначение типа СИ | СРП-20 |
| Изготовитель | Общество с ограниченной ответственностью "ГЕОДЕВАЙС" (ООО "ГЕОДЕВАЙС"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы геологоразведочные сцинтилляционные СРП -20 (далее - приборы) предназначены для измерений мощности экспозиционной дозы (МЭД) гамма -излучения радионуклида радий -226 и средней скорости счета регистрируемых гамма-квантов при поиске радиоактивных руд по их гамма -излучению, радиометрической съемке местности, радиометрическом опробовании карьеров и горных выработок, обнаружении зон радиоактивного загрязнения, гамма-каротаже скважин.
Принцип работы приборов основан на преобразовании энергии регистрируемых гамма -квантов в энергию электрических импульсов с последующим измерением их параметров.
Импульсные сигналы с фотоэлектронного умножителя предварительно усиливаются и поступают на дискриминатор. Энергетический порог дискриминации фиксированный и установлен таким, чтобы через него проходили импульсы, соответствующие регистрируемым гамма-квантам с энергией 25 кэВ и более. На выходе дискриминатора установлен формирователь импульсов, после которого сигналы поступают в измерительный пульт.
Устройство измерения средней скорости счета импульсов представляет собой линейный интегратор, состоящий из стрелочного измерительного прибора и параллельно подключенной интегрирующей емкости. Постоянная времени интегрирования в процессе измерений не меняется и составляет (4,0 ± 0,5) с.
Прибор исполняется в двух модификациях: СРП -20 Полевой и СРП-20 Каротажный, отличающихся типом используемого блока детектирования и наличием катушки с кабелем в модификации СРП -20 Каротажный.
Основными составными частями приборов являются:
- блок детектирования (БД);
- пульт измерительный (ПИ).
В БД расположены:
- кристалл NaI(Tl);
- узел фотоэлектронного умножителя;
- усилитель, дискриминатор и формирователь, размещенные на одной плате;
- устройство формирования высокого напряжения;
- преобразователь напряжения.
В ПИ размещены:
- делитель частоты следования импульсов;
- нормализаторы длительности и амплитуды импульсов;
- измеритель средней скорости счета;
- формирователь звукового сигнала;
- импульсный стабилизатор напряжения;
- аккумуляторный блок;
- устройство сигнализации разряда аккумуляторного блока.
Корпус БД представляют собой цилиндр, внутри которого расположено шасси с элементами электрической схемы.
В передней части БД расположены фотоэлектронный умножитель (ФЭУ) и кристалл NaI(Tl), оптический контакт между которыми осуществляется с помощью кремнийорганической смазки. Вытекание смазки из оптического зазора предотвращается применением резиновой манжеты.
ФЭУ и кристалл помещены внутри разборного светозащитного кожуха, одновременно являющегося магнитным экраном, который отделен от корпуса блока детектирования резиновым амортизатором.
Электрическая связь ФЭУ с остальной частью схемы осуществляется через панель, в непосредственной близости от которой расположен резистивный делитель высокого напряжения.
По длине шасси блока детектирования за узлом фотоэлектронного умножителя расположены:
- плата, на которой размещены усилитель, дискриминатор и формирователь импульсного сигнала (плата усилителя-дискриминатора);
- плата формирователя высокого напряжения;
- трансформатор преобразователя напряжения;
- плата преобразователя напряжения.
В хвостовике блока детектирования размещен ввод кабеля и герметизирующие уплотнения. Герметичность блока детектирования достигается резиновым уплотнением, разжимаемым с помощью накидной гайки на хвостовике блока, а также герметичной заделкой кабеля.
БД модификации СРП -20 пешеходный для удобства эксплуатации снабжен ручкой с удлинителем, позволяющим менять его длину.
ПИ выполнен в разъемном прямоугольном корпусе из алюминиевого сплава и состоит из верхней и нижней панелей и кожухов.
На верхней панели расположены:
- измерительный стрелочный прибор;
- переключатель выбора масштаба шкал и режима измерения;
- светодиодный индикатор, показывающий в зеленом мигающем режиме нормальную зарядку аккумулятора и в красном - аккумулятор разряжен;
- заглушка корректора нуля стрелочного прибора.
На боковых поверхностях кожуха расположены:
- разъем для подключения блока детектирования и зарядного устройства;
- разъем для подключения головного телефона;
- заглушка потенциометра установки масштаба шкал при измерении мощности экспозиционной дозы. В нижней части кожуха расположен отсек для аккумуляторного блока. Электрическая связь аккумуляторного блока со схемой производится через разъемное соединение.

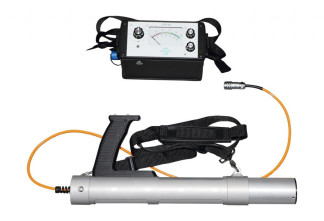

Общий вид прибора в модификации СРП-20 Пешеходный и место пломбирования представлены на рисунке 1. Общий вид прибора в модификации СРП -20 Каротажный и место пломбирования представлены на рисунке 2. На рисунках 3 - 5 показаны места маркировки составных частей прибора.
отсутствует.
Таблица 1 - Метрологические характеристики приборов
| Наименование характеристики | Значение |
| Диапазон измерений (диапазон показаний) МЭД гамма-излучения радионуклида 226Ra, мкР/ч: - поддиапазон 3 0 мкР/ч - поддиапазон 100 мкР/ч - поддиапазон 3 00 мкР/ч - поддиапазон 1000 мкР/ч - поддиапазон 3000 мкР/ч | (от 0 до 30) от 20 до 100 (от 0 до 100) от 60 до 300 (от 0 до 300) от 200 до 1000 (от 0 до 1000) от 600 до 3000 (от 0 до 3000) |
| Пределы допускаемой основной относительной погрешности измерения МЭД гамма-излучения радионуклида 226Ra, % | ±15 |
| Диапазон измерений (диапазон показаний) средней скорости счета регистрируемых гамма-квантов, с-1 - поддиапазон 100 с"1 - поддиапазон 300 с-1 - поддиапазон 1000 с-1 - поддиапазон 3000 с-1 - поддиапазон 10000 с-1 | от 20 до 100 (от 0 до 100) от 60 до 300 (от 0 до 300) от 200 до 1000 (от 0 до 1000) от 600 до 3000 (от 0 до 3000) |
| от 2000 до 10000 (от 0 до 10000) | |
| Пределы допускаемой основной относительной погрешности измерения скорости счета регистрируемых гамма-квантов, % | ±10 |
| Нормальные условия измерений: - температура, оС - атмосферное давление, кПа - относительная влажность воздуха при температуре +25 °С, % | от +15 до +25 от 86,0 до 106 от 30 до 75 |
| Примечания: 1. Основная относительная погрешность измерения МЭД гамма-излучения радионуклида 226Ra на поддиапазоне с пределом 30 мкР/ч не нормируется. 2. На начальном участке каждого поддиапазона до 20 % предела измерения основная относительная погрешность не нормируется. | |
Таблица 2 - Основные технические характеристики приборов
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывной работы, ч, не менее | 8 |
| Нестабильность за время непрерывной работы, %, не более | 5 |
| Сохранение работоспособности при изменении напряжения питания в диапазоне, В | от 10,5 до 14,5 |
| Пределы допускаемой дополнительной погрешности измерения МЭД при изменении температуры окружающей среды в пределах рабочих условий эксплуатации, % | ± 5 |
| Пределы допускаемой дополнительной погрешности измерения МЭД при изменении ориентации блока детектирования в магнитном поле Земли, % | ± 2,5 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от - 20 до +50 |
| - относительная влажность воздуха при температуре +25 °С, %, не более | 98 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 3 - Габаритные размеры и масса составных частей прибора
| Наименование | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Масса, кг, не более |
| СРП-20 Полевой - блок детектирования | 680 | 57 | 170 | 1,3 |
| - пульт измерительный | 200 | 90 | 145 | 2,6 |
| СРП-20 Каротажный: - блок детектирования | 1010 | 36 | 36 | 3,5 |
| - пульт измерительный | 200 | 90 | 145 | 2,6 |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на пленочную этикетку, клеящуюся на верхнюю панель корпуса пульта измерительного.
Таблица 4 - Комплектность приборов СРП-20
| Наименование | Количество |
| т— * Блок детектирования | 1 шт. |
| Пульт измерительный | 1 шт. |
| Аккумулятор (встроенный) | 1 шт. |
| Зарядное устройство | 1 шт. |
| Наушники Koss Porta Pro | 1 шт. |
| Контрольный источник (60Co) в контейнере | 1 шт. |
| Кабель USB (для подключения резервного аккумулятора) | 1 шт. |
| Защищенный кейс | 1 шт. |
| Катушка со скользящим контактом ** | 1 шт. |
| Приборы геологоразведочные сцинтилляционные СРП -20. Модификация СРП -20 Полевой. Руководство по эксплуатации*** | 1 экз. |
| Приборы геологоразведочные сцинтилляционные СРП -20. Модификация СРП-20 Каротажный. Руководство по эксплуатации** | 1 экз. |
| Приборы геологоразведочные сцинтилляционные СРП -20. Методика поверки МП 2103-004-2020 | 1 экз. |
| * В зависимости от модификации - полевой или каротажный ** Только для модификации СРП-20 Каротажный *** Только для модификации СРП-20 Полевой | |
осуществляется по документу МП 2103-004-2020 «ГСИ. Приборы геологоразведочные сцинтилляционные СРП -20. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26 марта 2020 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установки дозиметрические гамма-излучения с радионуклидом 226Ra;
Генератор импульсов специальной формы АКИП 3408/1, рег. № 66780-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 4.59-79. Средства измерений ионизирующих излучений. Номенклатура показателей.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГДРП.416651.001 Прибор геологоразведочный сцинтилляционный СРП-20. Технические условия
