| Номер в госреестре | 79753-20 |
| Наименование СИ | Измерители распределенной температуры высокой чувствительности |
| Обозначение типа СИ | КВСМ-1-О-ГИРТ-ММ |
| Изготовитель | Закрытое акционерное общество "Геоптикс" (ЗАО "Геоптикс"), г. Екатеринбург |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители распределенной температуры высокой чувствительности КВСМ-1-0-ГИРТ -ММ (далее - измерители) предназначены для измерений распределения по расстоянию (длине) температуры в оптическом волокне.
Принцип действия измерителей основан на неупругом рассеянии света -комбинационном (рамановском) рассеянии импульсного лазерного излучения, распространяющегося в оптическом волокне. Спектр рассеянного излучения имеет две боковые составляющие - стоксовскую и антисктоксовскую. Отношение интенсивностей указанных составляющих комбинационного рассеяния зависит от температуры оптического волокна. Значения интенсивностей стоксовской и антисктоксовской компонентов рассеянного излучения регистрируют в зависимости от времени для множества точек вдоль оптического волокна, таким образом, после соответствующей обработки сигналов, получая распределение температуры оптического волокна по его длине.
Основными элементами измерителя являются источник монохроматического света -импульсный лазер, термостат с калибровочным участком оптического волокна, фотоприемные устройства, блок Рэлеевского рефлектометра, позволяющий проводить измерения длины подключенного оптического волокна, а также элементы электронно-вычислительной техники. Все указанные элементы объединены в оптический контроллер (устройство опроса).
Конструктивно измеритель представляет собой портативный прибор в прямоугольном корпусе с волоконно-оптическими и электрическими разъёмами, вынесенными на лицевую или заднюю панели.
Управление прибором осуществляется с помощью персонального компьютера (ПК) через интерфейс Ethernet.

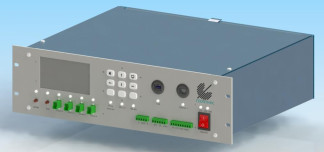

Общий вид измерителей, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировки и знака поверки представлены на рисунке 1.
Место нанесения маркировки
Рисунок 1 - Общий вид измерителей, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировки и знака поверки
Программное обеспечение «Geoptics DTS» (далее - ПО), входящее в состав измерителей, выполняет функции задания условий измерений и отображения информации в цифровом виде на экране ПК.
ПО разделено на метрологически значимую часть, которая прошита в памяти измерителя и интерфейсная часть, которая запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
ПО, прошитое в памяти измерителя, защищено от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса прибора.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Geoptics DTS |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики измерителей
| Наименование характеристики | Значение |
| Диапазон измерений длины, м | от 15 до 5000 |
| Пределы допускаемой абсолютной погрешности измерений длины, м | ±(1 + 5 10-5L + 5) * |
| Диапазоны измерений температуры, °С: - стандартный - расширенный | от - 50 до + 120 от - 50 до + 230 |
| Пределы допускаемой абсолютной погрешности измерений температуры в стандартном и расширенном диапазоне, °С | ±0,1 |
| * где 5 - разрешение по пространственной выборке (шаг дискретизации), L - длина оптического волокна | |
| Наименование характеристики | Значение |
| Т ип оптического разъема | Е-2000/АРС (FC/APC) |
| Тип подключаемого оптического волокна | Многомодовое, Одномодовое |
| Количество каналов | 1; 2; 4; 8; 16 |
| Пространственная разрешающая способность при измерениях длины, м, не хуже | 1,0 |
| Период пространственной дискретизации при измерениях температуры, м | 0,5; 1; 2 |
| Наименьший разряд цифрового кода отсчётного устройства в режиме измерений | 0,001 |
| Возможность корректировки по внешнему датчику температуры | Да |
| Последовательный интерфейс | RS-232 / RS-485 |
| Сетевой интерфейс | 100BASE/T |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 100 до 250 от 40 до 60 от 18 до 36 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 133 483 403 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 0 до +50 90 |
наносится на титульный лист Руководства по эксплуатации измерителей печатным способом Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель распределенной температуры высокой чувствительности КВСМ-1-O-ГИРТ-ММ | - | 1 шт. |
| Пигтейлы Е2000-APC | 5 шт. | |
| Патчкорды Е2000-APC | 5 шт. | |
| КДЗС | 1 комплект | |
| Инструмент для очистки оптических разъемов | 1 шт. | |
| Кабель Ethernet | - | 2 шт. |
| Кабель USB | 1 шт. | |
| Кабель питания | - | 1 шт. |
| Диск с ПО | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Источник бесперебойного питания | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 024.Ф3-20 | 1 экз. |
осуществляется по документу МП 024.Ф3 -20 «ГСИ. Измерители распределенной температуры высокой чувствительности КВСМ-1-О-ГИРТ-ММ. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 30 июня 2020 г.
Основные средства поверки:
Государственный первичный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации по ГПС «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862
Измеритель температуры двухканальный прецизионный МИТ 2.05 (регистрационный номер Федерального информационного фонда по обеспечению единства измерений 29933 -05)
Термометры сопротивления платиновые вибропрочные ПТСВ -3-3 (регистрационный номер Федерального информационного фонда по обеспечению единства измерений 32777 -06) Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого измерителя с требуемой точностью.
Знак поверки наносится на переднюю панель измерителя (место нанесения указано на рисунке 1).
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Приказ Министерства связи и массовых коммуникаций Российской Федерации от 25.12.2009 г. № 184 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации
ТР ТС 020/2011 Электромагнитная совместимость технических средств Технические условия РСДТ.405100.004ТУ. Измерители распределенной температуры высокой чувствительности КВСМ-1-0-ГИРТ -ММ
| Зарегистрировано поверок | 41 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
