Счетчики жидкости лопастные MKA 2290, MKA 3350, 79760-20

Назначение

Счётчики жидкости лопастные MKA 2290, MKA 3350 предназначены для измерений объёма жидкости.

Описание

Принцип действия счётчиков жидкости лопастных MKA 2290, MKA 3350 основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счётчик.

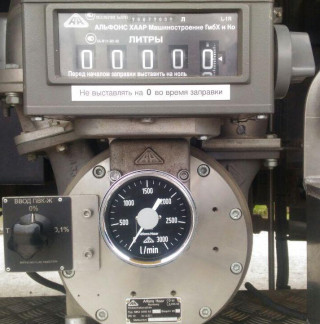

Счётчики жидкости лопастные MKA 2290, MKA 3350 состоят из первичного преобразователя расхода и механического сумматора.

Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объёма. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передаётся на механический сумматор. Значения объёма жидкости, прошедшей через счётчик, в механическом сумматоре индицируется на роликовом счётном устройстве.

Счётчики жидкости лопастные MKA 2290, MKA 3350 отличаются объёмным расходом жидкости и техническими характеристиками.

Счётчики жидкости лопастные MKA 2290, MKA 3350 имеют следующие обозначения:

MKA Хх Х2 Х Хз Х4 Х5 Хб Ху Х8 Х9

Xi - значение циклического объёма, см3 (2290 или 3350);

Х2 - конструктивное исполнения присоединения к трубопроводу (A - вход и выход счётчика находятся с одной стороны счётчика);

Хз - исполнение (1 - стандартное; 2 - с дозирующим насосом);

Х4 - направление вращения (L - левое; R - правое);

Х5 - дополнительные функции («-» - без дозатора; DP (DP1) - с дозатором);

Хб - расположение фланцев («-» - вход снизу, выход сверху; O - фланцы вверх);

Х7 - передатчик (E или F - датчик импульсов; M - механический привод);

Х8 - опции для механического привода (2 - индикатор расхода 2000 л/мин, 3 -индикатор расхода 3000 л/мин);

Х9 - температурное исполнение (без обозначения - до минус 26 °С; X1 - до минус

55 °С).

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на переднюю панель корпуса механического сумматора методом наклейки и титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу РТ -МП-7427-449-2020 «ГСИ. Счётчики жидкости лопастные MKA 2290, MKA 3350. Методика поверки», утвержденному ФБУ «Ростест -Москва» 30 июня 2020 г.

Основные средства поверки:

-    лаборатория поверочная передвижная ППЛ-СЧЖ (регистрационный номер в Федеральном информационном фонде 43268-09);

-    весы электронные KE3000 с весоизмерительным устройством IND (регистрационный номер в Федеральном информационном фонде 45158-10);

-    плотномер ПЛОТ-3Б-1П (исполнение 2, исполнение А) (регистрационный номер в Федеральном информационном фонде 20270-12), пределы допускаемой абсолютной погрешности измерений плотности ±0,5 кг/м3;

-    термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06);

-    секундомер электронный «Интеграл С -01» (регистрационный номер в Федеральном информационном фонде 44154-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на механический сумматор, корпус счётчика и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя «Alfons Haar Maschinenbau GmbH & Co

KG»
