| Номер в госреестре | 79763-20 |
| Наименование СИ | Комплекты светофильтров |
| Обозначение типа СИ | Durag |
| Изготовитель | Компания "DURAG GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты светофильтров DURAG (далее - комплекты светофильтров) предназначены для использования в качестве меры спектрального коэффициента направленного пропускания (СКНП) при определении линейности показаний анализаторов пыли D-R (производства компании DURAG GmbH, Г ермания).
Принцип действия комплектов светофильтров основан на ослаблении светового потока за счет поглощения света материалом светофильтров.
В комплект светофильтров входят четыре набора светофильтров (D-R 290-86, D-R 320-80, D-R 800-80 и D-R 808-80), каждый из которых предназначен для анализаторов пыли D-R определенных модификаций:
набор D-R 290-86 для модификаций D-R 220, D-R 290;
набор D-R 800-80 для модификации D-R 820F;
набор D-R 808-80 для модификации D-R 808;
набор D-R 320-80 для модификации D-R 320.
Каждый набор включает по четыре светофильтра с различными значениями СКНП на рабочих длинах волн источников излучения анализаторов пыли D-R. Светофильтры изготовлены из нейтрального оптического стекла.
Наборы D-R 290-86, D-R 800-80 и D-R 808-80 - это наборы отдельных светофильтров, представляющих собой плоские пластины в металлической оправе. Светофильтр устанавливается в измерительный канал анализатора пыли.
Набор D-R 320-80 конструктивно представляет собой устройство с поворотной металлической пластиной, на которой жестко закреплены светофильтры. Устройство устанавливается в измерительный блок анализатора пыли соответствующей модификации, поворотом пластины светофильтр перемещается в измерительный канал.
Каждый набор упакован в футляр, который предохраняет светофильтры от повреждений и загрязнений при транспортировании и хранении.
Наборы имеют маркировку, включающую тип комплекта, обозначение, серийный номер, год изготовления набора, сведения об изготовителе, а также серийные номера (кроме D-R 320-80) и номинальные значения светового коэффициента направленного пропускания светофильтров.
Пломбировка футляров с наборами светофильтров не предусмотрена.

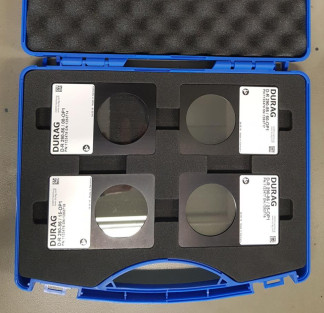

Общий вид наборов светофильтров представлен на рисунках 1 - 5.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон длин волн для светофильтров набора D-R 290-86, нм: | от 380 до 780 |
| Номинальные значения СКНП для всех длин волн светофильтров в наборе D-R 290-86, %: | |
| - фильтр № 1 | 90 - 94 |
| - фильтр № 2 | 82 - 88 |
| - фильтр № 3 | 71 - 79 |
| - фильтр № 4 | 32 - 48 |
| Номинальные значения СКНП светофильтров в наборах D-R 800-80 и D-R 808-80 на длине волны 650 нм, %: | |
| - фильтр № 1 | 43 - 57 |
| - фильтр № 2 | 35 - 45 |
| - фильтр № 3 | 16 - 24 |
| - фильтр № 4 | 7 - 13 |
| Номинальные значения СКНП светофильтров в наборе D-R 320-80 на длине волны 650 нм, %: | |
| - фильтр № 1 | 74 - 84 |
| - фильтр № 2 | 58 - 68 |
| - фильтр № 3 | 36 - 44 |
| - фильтр № 4 | 18 - 22 |
| Пределы допускаемой абсолютной погрешности воспроизведения СКНП, % | ±1 ,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - светофильтров из набора D -R 290-86 | |
| высота | 90 |
| ширина | 62 |
| длина | 5 |
| - светофильтров из набора D -R 800-80 | |
| высота | 80 |
| ширина | 25 |
| длина | 4 |
| - светофильтров из набора D -R 808-80 | |
| высота | 90 |
| ширина | 23 |
| длина | 6 |
| - набора светофильтров D-R 320-80 | |
| высота | 20 |
| ширина | 70 |
| длина | 70 |
| Наименование характеристики | Значение |
| Масса, г, не более: | |
| - светофильтров из набора D -R 290-86 | 65 |
| - светофильтров из набора D-R 800-80 | 22 |
| - светофильтров из набора D-R 808-80 | 30 |
| - набора светофильтров D-R 320-80 | 190 |
| Условия эксплуатации: | |
| - температура окружающего воздуха °С | от 15 до 35 |
| - относительная влажность окружающего воздуха при температуре | |
| 25 °С, % не более | 80 (без конденсата) |
| - атмосферное давление, кПа | от 84 до 107 |
наносится на титульный лист руководства по эксплуатации комплекта светофильтров методом компьютерной графики.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество |
| Комплект светофильтров в составе: набор D-R 290-86 набор D-R 800-80 набор D-R 808-80 набор D-R 320-80 | DURAG | 1 компл. |
| Футляр | - | 4 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-640-003-19 | 1 экз. |
осуществляется по документу МП-640-003-19 «Комплекты светофильтров DURAG. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 08.04.2019 г.
Основные средства поверки:
- фотометр фотоэлектрический КФК-3-01-«З0МЗ», регистрационный номер 32672-06 в Федеральном информационном фонде, диапазон измерений СКНП от 1 до 99 %, пределы допускаемого значения основной абсолютной погрешности измерений СКНП ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплектов светофильтров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке комплектов светофильтров в виде наклейки или оттиска поверительного клейма.
Приказ Ростандарта от 27.11.2018 № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»
Техническая документация изготовителя
| Зарегистрировано поверок | 12 |
| Поверителей | 3 |
| Актуальность данных | 20.11.2024 |
