Полуприцепы-цистерны 966611, 79764-20

Назначение

Полуприцепы-цистерны 966611 (далее по тексту - ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения нефтепр оду ктов.

Описание

Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее по тесту - ТМ). Для гашения гидравлических ударов во время движения, внутри цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

-    горловину с указателем уровня и воздухоотводящим устройством;

-    съемную крышку горловины с заливным люком и дыхательным клапаном;

-    клапан донный;

-    кран шаровой;

-    рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

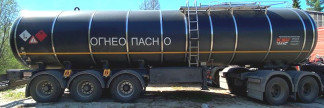

Общий вид ППЦ представлен на рисунке 1.

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателяуровня налива, обозначение места нанесения знака поверки

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки» объемным методом.

Основное средство поверки: установка поверочная передвижная УПМВ/1 (рег. №58077-14): пределы допускаемой относительной погрешности измерения объема выдаваемой жидкости ± 0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ППЦ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.

Сведения о методах измерений

отсутствуют

Нормативные документы, устанавливающие требования к полуприцепам-цистернам 966611

Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
