| Номер в госреестре | 79765-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-2000, РВС-5000 |
| Изготовитель | Общество с ограниченной ответственностью "Саратовский завод металлических конструкций" (ООО "СЗМК"), г. Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-2000 и РВС-5000 предназначены для хранения и закачки в переработку стабильного газового конденсата (далее - СГК).
Тип резервуаров - стальные вертикальные цилиндрические с понтоном, номинальная вместимость 2000 м3 и 5000 м3.
Резервуары стальные вертикальные цилиндрические РВС-2000 и РВС-5000 представляют собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Заполнение и выдача СГК осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-2000 и РВС-5000 расположены на территории ТСБ-2 «Причал» АО «Газпромнефть -ОНПЗ».

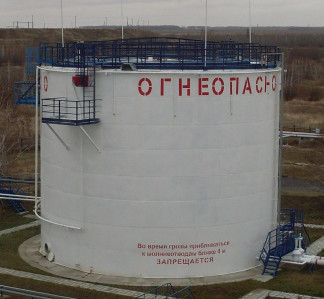

Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000 и РВС-5000 представлены на рисунках 1-2.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-2000 и РВС-5000 не предусмотрено.
отсутствует
Таблица 1 -Метрологические характеристики
| Наименование характеристики | Значение | |
| зав. №24 | зав. № 7 | |
| Номинальная вместимость, м3 | 2000 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 | ±0,10 |
Т аблица 2 - Т ехнические характеристики
| Наименование характеристики | Значение | ||
| зав. №24 | зав. № 7 | ||
| Габаритные размеры, мм, не более - высота резервуара | 12055 | 12048 | |
| - диаметр | 15190 | 22783 | |
| Рабочая среда | СГК по ГОСТ Р 54389-2011 | ||
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +50 | ||
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуар стальной вертикальный цилиндрический РВС-2000 (зав. № 24) | РВС-2000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-5000 (зав. № 7) | РВС-5000 | 1 шт. |
| Паспорт на РВС-2000 | - | 1 экз. |
| Паспорт на РВС-5000 | - | 1 экз. |
| Градуировочная таблица на РВС-2000 | - | 1экз. |
| Градуировочная таблица на РВС -5000 | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая типа Р (регистрационный № 51171-12), с диапазоном измерения уровня 30 м;
- рулетка измерительная металлическая 2 класса точности (регистрационный № 35278-07) с диапазоном измерения уровня 30 м;
- толщиномер ультразвуковой специализированный УТ -80 с диапазоном измерений толщины от 1 до 100 мм; (регистрационный № 14917-95) с диапазоном измерений толщины от 2 до 3 00 мм;
- теодолит 3Т5КП (регистрационный №45283-10) с диапазоном измерения вертикальных углов -55...+60°;
- динамометр пружинный (регистрационный №1808 -63) с диапазоном измерения до 100Н;
- штангенциркуль ТТТЦ -III (регистрационный №7706-00) с диапазоном 0-500 мм;
- линейка измерительная металлическая (регистрационный №20048 -05) с диапазоном измерений 0-500 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000 и РВС-5000.
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
