| Номер в госреестре | 79769-20 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | Закрытое акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (ЗАО "АП РМК"), г. Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС -2000 (далее - РВС-2000) предназначен для измерения объема жидкости.
РВС-2000 представляет собой стальной металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей.
РВС-2000 оснащен предохранительным и дыхательным клапанами, световыми и замерными люками, люк-лазами, приемо-раздаточными патрубками, приборами контроля и сигнализации. РВС -2000 по принципу действия является закрытым, по расположению -наземным. Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар вертикальный стальной цилиндрический РВС -2000, заводской номер РОС-1, расположен на территории ДНС -3 Верхнеколик-Ёганского месторождения УНП -2 ПАО «Варьеганнефтегаз».

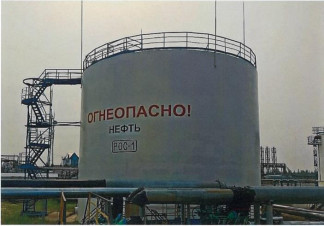

На рисунке 1 представлен общий вид РВС -2000.
Рисунок 1 - Общий вид РВС -2000
Пломбирование резервуара стального вертикального цилиндрического РВС -2000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, % | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температуры окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-2000, зав. № РОС-1 | 1 экз. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» геометрическим методом.
Основные средства поверки:
- рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003-07
- рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;
- нивелир оптико-механический с компенсатором В -40, регистрационный номер 45563-10;
- рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12
- штангенциркуль ТТТЦ -I, регистрационный номер 260-05;
- толщиномер ультразвуковой УТ -93П/1, регистрационный номер 18374-10. Допускается применение аналогичных средств поверки, обеспечивающих
определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на место подписи поверителя в градуировочную таблицу.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-2000
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
