| Номер в госреестре | 79773-20 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВСП-50000 |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н. Е. Крюкова" (АО "НЗРМК им Н. Е. Крюкова"), Кемеровской обл., г. Новокузнецк |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВСП-50000 (далее -резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепр оду ктов.
Принцип действия резервуара стального вертикального цилиндрического РВСП-50000 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной вертикальный цилиндрический РВСП-50000 представляет собой вертикальный сварной (полистовое исполнение) сосуд с плоским днищем, стационарной крышей и понтоном. Основанием является гидрофобный слой из битумнопесчаной смеси. Резервуар оснащен люками-лазами, штуцерами и лестницей для доступа на крышу, а так же необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара -наземная.
Резервуар стальной вертикальный цилиндрический РВСП-50000 с заводским номером 4, расположен на территории АО «Транснефть-Дружба», Пензенское РУ, ЛПДС «Клин».

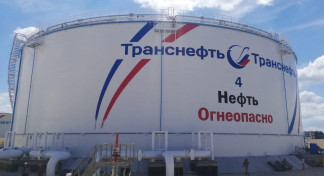

Общий вид резервуара стального вертикального цилиндрического РВСП-50000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического
РВСП-50000
Пломбирование резервуара стального вертикального цилиндрического РВСП-50000 не предусмотрено.
отсутствует
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от - 40 до + 50 |
| Средний срок службы, лет, не менее | 30 |
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСП-50000 зав. № 4 | 1 шт. |
| Т ехнический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая Р20У2К, регистрационный № 51171 -12, класс точности 2;
- рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
- динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63;
- нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10. Допускается применение аналогичных средств поверки обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВСП-50000
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
