| Номер в госреестре | 79774-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Общество с ограниченной ответственностью "Техностроймонтаж" (ООО "Техностроймонтаж"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-5000 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000 представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем, стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а так же необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемораздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000 с заводскими номерами 1/1, 1/2, 1/3, 1/4 расположены на территории ООО «ПТП».
Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-5000 представлен на рисунке 1.

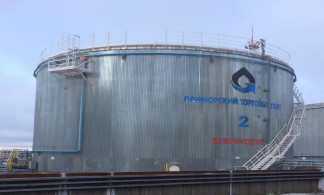

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического
теплоизолированного РВС-5000
Пломбирование резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-5000 не предусмотрено.
отсутствует
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5 000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от - 40 до + 50 |
| Средний срок службы, лет, не менее | 30 |
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-5000 зав. №№1/1, 1/2, 1/3, 1/4 | 4 шт. |
| Технический паспорт | 4 экз. | |
| Градуировочная таблица | 4 экз. |
осуществляется по документу МП 0011-2020 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000. Методика поверки», утвержденная АО «Метролог» 05 мая 2020 г.
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
- машина координатно-измерительная мобильная FARO Laser Scanner Focus 3D120, регистрационный №45392-10.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим теплоизолированным РВС-5000
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
