| Номер в госреестре | 79776-20 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-25 |
| Изготовитель | Закрытое акционерное общество "Металлист" (ЗАО "Металлист"), г. Электросталь, Московской обл. |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-25 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара стального горизонтального цилиндрического РГС-25 (далее - резервуар) основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения до определенного уровня.
Резервуар представляет собой сварной металлический сосуд с усеченно -коническими днищами. Расположение резервуара - горизонтальное, подземное.
Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки резервуара.
Резервуар с заводским № 159 расположен на территории ЛПДС «Староликеево» Горьковского РНУ АО «Транснефть-Верхняя Волга», Нижегородская область, Кстовский район.

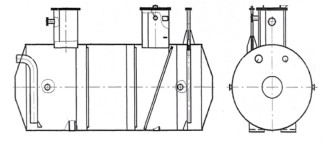

Эскиз резервуара приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Т аблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -48 до +36 от 84,0 до 106,7 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая типа Р модификации Р10Н2Г, (регистрационный номер в Федеральном информационном фонде 51171 -12);
- комплекс измерительно-вычислительный ГРАД -22 (регистрационный номер в Федеральном информационном фонде 39010-08);
- термометр лабораторный электронный, модели ЛТ-300 (регистрационный номер в Федеральном информационном фонде 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара.
отсутствуют
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-25
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
