| Номер в госреестре | 79783-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОЛ-СВЭЛ-0,66, НОЛ-СВЭЛ-0,66 |
| Изготовитель | Общество с ограниченной ответственностью "СвердловЭлектро - Силовые трансформаторы" (ООО "СВЭЛ - СТ"), г. Екатеринбург |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ЗНОЛ-СВЭЛ-0,66, НОЛ-СВЭЛ-0,66 (далее по тексту -трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения ЗНОЛ-СВЭЛ-0,66 - однофазные, заземляемые, электромагнитные, с литой изоляцией.
Трансформаторы напряжения НОЛ-СВЭЛ-0,66 - однофазные, незаземляемые, электромагнитные, с литой изоляцией.
Трансформаторы предназначены для установки в низковольтные комплектные устройства (НКУ) и другие закрытые распределительные устройства (ЗРУ).
Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и вторичных (от одной до двух), который залит компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также формирующим корпус трансформатора.
Магнитопровод трансформаторов стержневого типа, неразрезной. Обмотки расположены на магнитопроводе концентрически.
В передней торцевой части трансформаторов сверху расположены высоковольтные выводы «А» и «Х> первичной обмотки.
Выводы вторичных обмоток «а» и «х» расположены в задней торцевой части трансформатора сверху.
Маркировка выводов первичной и вторичных обмоток, рельефная, расположена на литом блоке трансформаторов и выполнена при заливке трансформаторов компаундом в форму.
На выводы вторичных обмоток устанавливается крышка с возможностью пломбирования для защиты от несанкционированного доступа.
На опорной поверхности трансформаторов расположены четыре втулки с резьбой М6, предназначенные для крепления трансформаторов к плите или на месте установки.
Трансформаторы выпускаются в ряде модификаций, отличающихся напряжением первичной и вторичных обмоток, числом вторичных обмоток, габаритными размерами, массой, вариантами крепления на месте установки.
Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.
На трансформаторах имеется табличка технических данных.

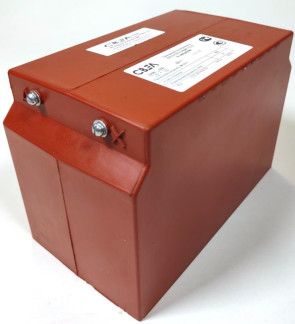

Общий вид трансформаторов представлен на рисунках 2 - 5.
Схема пломбировки от несанкционированного доступа представлена на рисунках 3 и 5. Рабочее положение в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
З Н О Л - СВЭЛ - 066 - Х - Х,- Х - Х - X
| Категория размещения по ГОСТ 15150-69_
_Климатическое исполнение по ГОСТ 15150 -69
_Класс точности вторичной обмотки_
Номинальное напряжение вторичной обмотки, В
_Номинальное напряжение первичной обмотки, В
_Класс напряжения_
_Т оварный знак изготовителя_
С литой изоляцией
_Однофазный_
_Напряжения_
Заземляемый
Рисунок 1 - Структура условного обозначения трансформаторов напряжения ЗНОЛ-СВЭЛ-0,66, НОЛ-СВЭЛ-0,66
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ЗНОЛ-СВЭЛ-0,66 | НОЛ-СВЭЛ-0,66 | |
| Наибольшее рабочее напряжение, кВ | 0,72 | 1,2 |
| Номинальное напряжение первичной обмотки, В | 220/V3, 230/V3, 380/V3, 400/V3, 660/V3, 690/V3, 720/V3, 750/V3, 800/V3, 850/V3, 900/V3, 950/V3, 1000/V3 | 220, 230, 380, 400, 660, 690, 720, 750, 800, 850, 900, 950 1000 |
| Число вторичных обмоток | от 1 до 2 | 1 |
| Номинальное напряжение вторичной обмотки, В | 100/V3, 110/V3, 120/V3, 127/V3, 200/V3, 220/V3, 230/V3 | 100, 110, 120, 127, 200, 220, 230 |
| Классы точности вторичных обмоток | 0,2; 0,5; 1,0; 3,0 | |
| Номинальные мощности вторичных обмоток, В-А: - при коэффициенте мощности (cos ф) от 0,5 до 1 для нагрузки типа I; - при коэффициенте мощности (cos ф) активноиндуктивной нагрузки 0,8 для нагрузки типа II | от 1 до 20 от 10 до 25 | |
| Номинальная частота напряжения сети, Гц | 50 или 60 1) | |
| Примечание - ^ - для поставок на экспорт | ||
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - длина | 190 |
| - ширина | 105 |
| - высота | 130 |
| Масса, кг, не более | 8,5 |
| Климатическое исполнение и категория размещения | УХЛ2; T2 |
| по ГОСТ 15150-69 | |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 4-105 |
наносится на табличку технических данных трансформатора методом офсетной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения ЗНОЛ-СВЭЛ-0,66, НОЛ-СВЭЛ-0,66 (модификация по заказу) | - | 1 шт. |
| Паспорт | 0ЭТ.467.083 ПС, 0ЭТ.467.084 ПС | 1 экз. |
| Руководство по эксплуатации | 0ЭТ.461.060 РЭ, 0ЭТ.461.062 РЭ | 1 экз. 1) |
| Примечание - 1) при поставке партии трансформаторов в один адрес общее количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее десяти экземпляров на партию из ста штук | ||
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформаторы напряжения измерительные лабораторные серии НЛЛ (регистрационный номер в Федеральном информационном фонде № 46942-11); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде № 52854-13); магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/V3 до 750/V3 кВ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки 0ЭТ.591.024 ТУ Трансформаторы напряжения ЗНОЛ-СВЭЛ-0,66, НОЛ-СВЭЛ-0,66. Технические условия
| Зарегистрировано поверок | 222 |
| Поверителей | 2 |
| Актуальность данных | 23.11.2024 |
