| Номер в госреестре | 79803-20 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 801 |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ "Вектор"), г. Тюмень |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 801 (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:
1) Блок измерительных линий (БИЛ), состоящий из пяти измерительных линий (трех рабочих, одной резервной, одной контрольно-резервной).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.
Таблица 1 - Состав СИКН
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Мсго Motion мод. CMF 300 | 45115-16 (2 шт) 45115-10 (2 шт) 13425-06 (1 шт) |
| Термопреобразователи сопротивления 90 мод. 902820 | 68302-17 |
| Датчики температуры 644 | 39539-08 |
| Датчики давления Метран-150 мод. Метран-150ТО | 32854-13 |
| Преобразователи давления измерительные 3051 мод. 3051 TG | 14061-10 |
| Влагомеры нефти поточные УДВН-1пм | 14557-10 |
| Преобразователи плотности жидкости измерительные 7835 | 15644-01 |
| Комплекс измерительно-вычислительный «Вектор-02» | 62761-15 |
| Установка трубопоршневая поверочная ТПУ Сапфир-Вектор-350 | 70652-18 |
СИКН обеспечивает выполнение следующих функций:
- автоматическое вычисление массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2 - часовых, сменных, суточных и месячных отчётов, актов приёма -сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
дистанционное управление запорной арматурой;
контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

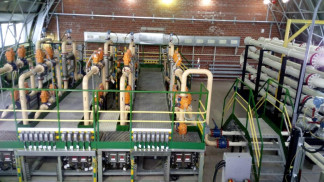

Общий вид СИКН представлен на рисунке 1.
СИКН имеет программное обеспечение (далее - ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного Вектор-02 и ПО АРМ «Вектор». Идентификационные данные программного обеспечения приведены в таблице 2.
Идентификационные данные программного обеспечения приведены в таблице 1 Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | ИВК «Вектор-02» | АРМ «Вектор» | |
| Идентификационное наименование ПО | icc mt | Calc.dll | Module2.bas |
| Номер версии (идентификационный номер) ПО | 6.4.2 | 1.1 | 1.03 |
| Цифровой идентификатор ПО | 3555877189 | E40D584A | 66F2A061 |
| Алгоритм вычисления цифрового идентификатора | CRC32 | ||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массового расхода, т/ч | от 39 до 570 |
| Пределы допускаемой относительной погрешности: - массы брутто нефти, % - массы нетто нефти, % | ±0,25 ±0,35 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных линий | 5 (4 рабочих, 1 контрольно-резервная) |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при температуре +20 °С, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - содержание свободного газа | от +5 до +40 от 0,15 до 4,0 от 830 до 890 0,5 0,05 900 не допускается |
| Режим работы | непрерывный |
| Режим работы ТПУ | периодический |
| Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора | от +10 до +35 от +20 до +25 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность СИКН представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти № 801 | - | 1 экз. |
| Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 801 | - | 1 экз. |
| ГСИ. Система измерений количества и показателей качества нефти № 801. Методика поверки | - | 1 экз. |
осуществляется по документу МП 79803-20 «ГСИ. Система измерений количества и показателей качества нефти № 801. Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 21.01.2020 г.
Основные средства поверки:
- Рабочий эталон 1 -ого или 2-ого разряда в соответствии с частью 2 государственной поверочной схемы, утвержденной Приказом Росстандарта от 07.02.2018 г. №256 «Об утвер -ждении Г осударственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости», обеспечивающий определение метрологических характеристик счетчиков -расходомеров массовых в составе СИКН в требуемых диапазонах расхода;
- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав СИКН.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти № 801.
«ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 801», номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2019.36024.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 801
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
