| Номер в госреестре | 79804-20 |
| Наименование СИ | Анализаторы спектра в реальном масштабе времени |
| Обозначение типа СИ | SignalShark 3310, SignalShark 3320 |
| Изготовитель | "Narda Safety Test Solutions GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра в реальном масштабе времени SignalShark 3310, SignalShark 3320 (далее по тексту - анализаторы) предназначены для визуального наблюдения и измерений амплитудно-частотных параметров спектра периодических и однократных высокочастотных сигналов.
Принцип действия анализаторов основан на гетеродинном переносе входного высокочастотного сигнала на промежуточную частоту с последующей его обработкой с использованием техники быстрого преобразования Фурье и отображении спектра сигнала и его изменения во времени на дисплее. Функциональные возможности анализа различных сигналов определяются набором поставляемых по заказу опций. По заказу могут быть установлены опции спектрограмма (частотно временная диаграмма с цветовым кодированием уровней сигнала), послесвечение для спектра реального времени, картография и пеленгование, аналоговая демодуляция.
Анализаторы выпускаются в модификациях 3310 и 3320. Конструктивно анализатор 3310 выполнен в виде портативного прибора с цветным сенсорным LCD дисплеем, 3320 - в виде лабораторного прибора для дистанционного управления со встроенным компьютером без дисплея. Модификация 3320 может быть выполнена в настольном исполнении или для установки в стандартную стойку 19 дюймов.
Питание анализаторов модификации 3310 обеспечивается от встроенных Li-ion аккумуляторных батарей или путем подключения внешнего сетевого адаптера к сети переменного тока; модификации 3320 - путем подключения кабеля питания к сети переменного тока.
Управление анализаторами производится:
- с помощью цветного сенсорного экрана и клавиатуры передней панели с выводом результатов на встроенный экран в графической и цифровой форме (модификация 3310);
- от внешнего компьютера по интерфейсу LAN или с помощью внешней клавиатуры с выводом результатов на экран внешнего компьютера или на внешний монитор (модификация 3320).

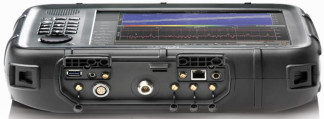

Общий вид анализаторов с указанием мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки корпуса приведены на рисунках 1 - 4.
Метрологически значимая часть программного обеспечения (ПО) Signal Shark Firmware не требует специальных средств защиты. Доступ к ПО ограничен на уровне операционной системы и возможен при наличии прав доступа и пароля администратора. Уровень защиты встроенного ПО соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SignalShark Firmware |
| Номер версии (идентификационный номер ПО) | 1.3.2.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления идентификатора ПО | - |
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, Гц | от 8-103 до 8-109 |
| Пределы допускаемого относительного временного дрейфа частоты опорного генератора | ±1 • 10-6 за 2 года |
| Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора в диапазоне температур от +20 до +26 °С | ±Ы0-6 |
| Полоса пропускания, Гц: - в основном режиме анализатора спектра - в режиме включения фильтров по стандартам электромагнитной совместимости (ЭМС) | от 1 до 6,25-106 10, 100, 200, 1-103, 9-103, 1-104, 1-105, 1,2-105, 1-106 |
| Максимальный измеряемый уровень мощности сигнала, дБмВт*, не менее | 10 |
| Максимально допустимый уровень мощности сигнала на входе, дБмВт, не более | 20 |
| Средний уровень фазовых шумов1) на несущей частоте 1 ГГц, дБ/Гц, не более: при отстройке 1 кГц при отстройке 10 кГц при отстройке 100 кГц при отстройке 1 МГц при отстройке 10 МГц | - 90 - 101 - 101 - 112 - 132 |
| Пределы допускаемой относительной погрешности измерений уровня мощности^ при отношении сигнал/шум не менее 20 дБ, дБ | ±2 |
| Средний уровнь собственных шумов1), нормализованные к полосе пропускания 1 Гц, при ослаблении входного аттенюатора 0 дБ, дБмВт, не более: в диапазоне от 1 до 44 МГц включ. в диапазоне св. 44 МГц до 3 ГГц включ. в диапазоне св. 3 до 8 ГГц | - 160 - 159 - 152 |
| Уровень собственных комбинационных помех при отсутствии сигнала на входе анализатора^ и ослаблении входного аттенюатора 0 дБ, дБмВт, не более: в диапазоне от 8 кГц до 3 ГГц включ. в диапазоне св. 3 до 6 ГГц включ. в диапазоне св. 6 до 8 ГГц | - 100 - 95 - 85 |
| Наименование характеристики | Значение |
| Точка пересечения по интермодуляционным искажениям 3 -го порядка1), дБмВт, не менее: в диапазоне от 3 до 44 МГц включ. в диапазоне св. 44 МГц до 3 ГГц включ. в диапазоне св. 3 до 8 ГГц | 20 2 5 |
| Ослабление зеркального канала и сигнала промежуточной частоты1), дБ, не менее | 80 |
| КСВН входа2), не более | 2,0 |
| Характеристики при работе в реальном масштабе времени | |
| Ширина полосы анализа, Гц | 4-107 |
| Диапазон перестройки фильтров полосы пропускания, Гц | от 1 до 8-105 |
| Минимальная длительность сигнала, обнаруживаемого с вероятностью 100% при соблюдении допускаемой относительной погрешности измерений уровня мощности, мкс3) | 3,125 |
| 1) В диапазоне температур от +20 до +26°С и относительной влажности воздуха от 25 до 75% 2) На частотах от 12 кГц до 3 ГГц 3) При полосе пропускания 800 кГц и перекрытии БПФ 75% | |
* - дБ относительно 1 мВт
Таблица 3 - Основные технические характеристики
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
| Рабочие условия измерений: - температура окружающего воздуха (при работе от батареи или внешнего источника питания без батареи), °С - температура окружающего воздуха (при работе от внешнего источника питания с батареей), °С - относительная влажность воздуха при температуре 30 °С, %, не более | от - 10 до +55 от 0 до +40 93 |
| Напряжение питания от сети переменного тока частотой от 47 до 55 Гц, В | от 100 до 240 |
| Напряжение питания от внешнего источника постоянного тока, В | от 10 до 48 |
| Потребляемая мощность, В-А, не более | 66 |
| Масса, кг, не более: - модификация 3310 (с одной батареей) - модификация 3320 | 4.1 2.1 |
| Габаритные размеры (ширина х высота х глубина), мм, не более: - модификация 3310 - модификация 3320 (без учета разъемов) | 230х335х85 43,5х220х205 |
наносится на лицевую панель анализатора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Анализатор спектра в реальном масштабе времени | SignalShark 3310, SignalShark 3320 | 1 (по заказу) |
| опции к анализатору: - адаптер питания от сети переменного тока напряжением от 100 до 240 В; - автомобильный адаптер питания; - Li-ion аккумуляторная батарея 7,5 В, 6,4 А/ч (2 шт.); - ВЧ адаптер N-SMA 50 Ом; - внешняя активная антенна ГНСС; - наушники 3,5 мм; - стилус для сенсорного экрана; - защитная пленка на сенсорный экран; - кейс для транспортировки | 1 (по заказу) | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП 79804-20 «ГСИ. Инструкция. Анализаторы спектра в реальном масштабе времени SignalShark 3310, SignalShark 3320 фирмы «Narda Safety Test Solutions GmbH», Германия. Методика поверки», утверждённым ФГБУ «ГНМЦ» Минобороны России 26.11.2019 г.
Основные средства поверки:
- генератор сигналов N5181B с опцией 506 - 2 шт. (рег. №71351-18);
- преобразователь измерительный NRP-Z91 (рег. №37008-08);
- анализатор цепей векторный N5239A (рег. №53568-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на корпус анализатора в виде наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени SignalShark 3310, SignalShark 3320
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. №1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
