| Номер в госреестре | 79805-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСП-1000, РВС-1000 |
| Изготовитель | Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр"), Новосибирская обл., Новосибирский район, пос. Красный Яр |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСП-1000 и РВС-1000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические с номинальной вместимостью 1000 м3.
Резервуары стальные вертикальные цилиндрические РВСП-1000 и РВС-1000 представляют собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Резервуар стальной вертикальный цилиндрический РВСП-1000 дополнительно оборудован плавающим покрытием.
Заполнение и выдача нефтепродуктов осуществляется через приемнораздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВСП-1000 и РВС-1000 расположены на территории ТСБ-2 «Причал» АО «Газпромнефть -ОНПЗ».

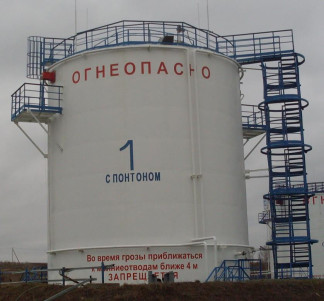

Общий вид резервуаров стальных вертикальных цилиндрических РВСП-1000 и РВС-1000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВСП-1000
и РВС-1000
Пломбирование резервуаров стальных вертикальных цилиндрических РВСП-1000 и РВС-1000 не предусмотрено.
отсутствует
Таблица 1 -Метрологические характеристики
| Наименование характеристики | Значение | |
| зав. №1 | зав. №4 | |
| Номинальная вместимость, м3 | 1000 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,2 | |
Т аблица 2 - Т ехнические характеристики
| Наименование характеристики | Значение | |
| зав. №1 | зав. №4 | |
| Габаритные размеры, мм, не более - высота резервуара | 12265 | 12260 |
| - диаметр | 10439 | 10439 |
| Рабочая среда | нефтепродукты | |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +50 | |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуар стальной вертикальный цилиндрический РВСП-1000 (зав. № 1) | РВСП-1000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-1000 (зав. № 4) | РВС-1000 | 1 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая типа Р (регистрационный № 51171-12), с диапазоном измерения уровня 30 м;
- рулетка измерительная металлическая 2 класса точности (регистрационный № 35278-07) с диапазоном измерения уровня 30 м;
- толщиномер ультразвуковой специализированный УТ -80 с диапазоном измерений толщины от 1 до 100 мм; (регистрационный № 14917-95) с диапазоном измерений толщины от 2 до 3 00 мм;
- теодолит 2Т30П (регистрационный №5305 -85) с диапазоном измерения вертикальных углов -55°...+60°;
- динамометр пружинный (регистрационный №1808 -63) с диапазоном измерения до 100Н;
- штангенциркуль ШЦ -III (регистрационный №7706-00) с диапазоном 0-500 мм;
- линейка измерительная металлическая (регистрационный №20048-05) с диапазоном измерений 0-500 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-1000 и РВС-1000
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
