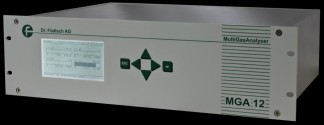

Газоанализаторы промвыбросов MGA 12, 79813-20

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MGA12

Номер версии (идентификационный номер) 1) ПО

1.47

Цифровой идентификатор ПО2)

55692678e77d422884f0b4b1dd248e8

Алгоритм вычисления цифрового идентификатора ПО

MD5

юго в таблице.

аблице, относится только к файлам

1)    Номер версии ПО должен быть не ниже указан?

2)    Значения контрольной суммы, указанной в т встроенного ПО указанной версии.

Определяемый

компонент

Диапазон показаний массовой концентрации определяемого компонента, мг/м3

Диапазон измерений массовой концентрации определяемого компо-нента1), мг/м3

Пределы допускаемой основной погрешности

приведен-

ной2), у, %

относительной, 5, %

Оксид

углерода

(СО)

от 0 до 150

от 0 до 30 включ.

±10

-

св. 30 до 150

-

±10

от 0 до 1000

от 0 до 100 включ.

±5

-

св. 100 до 1000

-

±5

от 0 до 3000

от 0 до 300 включ.

±4

-

св. 300 до 3000

-

±4

Оксид азота (NO)

от 0 до 250

от 0 до 25 включ.

±10

-

св. 25 до 250

-

±10

от 0 до 1000

от 0 до 100 включ.

±8

-

св. 100 до 1000

-

±8

от 0 до 3000

от 0 до 300 включ.

±6

-

св. 300 до 3000

-

±6

Диоксид азота (NO2)

от 0 до 300

от 0 до 30 включ.

±10

-

св. 30 до 300

-

±10

от 0 до 1000

от 0 до 100 включ.

±8

-

св. 100 до 1000

-

±8

Диоксид серы (SO2)

от 0 до 200

от 0 до 40 включ.

±10

-

св. 40 до 200

-

±10

от 0 до 1000

от 0 до 100 включ.

±8

-

св. 100 до 1000

-

±8

от 0 до 3000

от 0 до 300 включ.

±6

-

св. 300 до 3000

-

±6

Метан

(СН4)

от 0 до 250

от 0 до 25 включ.

±8

-

св. 25 до 250

-

±8

от 0 до 500

от 0 до 50 включ.

±8

-

св. 50 до 500

-

±8

от 0 до 3000

от 0 до 300 включ.

±6

-

св. 300 до 3000

-

±6

от 0 до 1 % (об.)

от 0 до 0,1 включ.

±6

-

св. 0,1 до 1 % (об.)

-

±6

^ Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на газоанализатор. При отличии верхнего значения 2 -го диапазона измерений от указанных в таблице, выбирают тот диапазон, который включает это верхнее значение.

2) Приведенная к верхнему пределу диапазона измерений.

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента^

Пределы допускаемой

основной погрешности

приве-

денной2), Y, %

относительной, 5, %

%

млн-1

%

млн-1

Диоксид

углерода

(CO2)

от 0 до 20

-

от 0 до 2 включ.

-

±4

-

св. 2 до 20

-

-

±4

Сероводород (№S)

-

от 0 до 50

-

от 0 до 10 включ.

±15

-

-

св.10 до 50

-

±15

Кислород

(О2)

от 0 до 5

-

от 0 до 5

-

±4

-

от 0 до 25

-

от 0 до 5 включ.

-

±4

-

св. 5 до 25

-

±4

Водород 4)

(Н)

от 0 до 5

-

от 0 до 5

-

±5

-

от 0 до 10

-

от 0 до 10

-

±5

-

от 0 до 50

-

от 0 до 50

-

±5

-

от 0 до 80

-

от 0 до 80

-

±5

-

от 0 до 100

-

от 0 до 100

-

±5

-

поненты и диапазоны измерений определяются при заказе и ука-оанализатор. При отличии верхнего значения 2 -го диапазона изме-ще, выбирают тот диапазон, который включает это верхнее значе-

ерхнему пределу диапазона измерений.

ий объемной доли Х в млн-1 (ppm) в массовую концентрацию С,

[е: C = X M/Vm, масса компонента, г/моль,

>ш объем газа-разбавителя - азота или воздуха, равный 22,4, при в соответствии с РД 52.04.186 -89), дм3/моль.

лько в невзрывоопасных средах при контроле технологических га-

1)    Конкретные ком зываются в паспорте на газ рений от указанных в табли ние.

2)    Приведенная к в

3)    Пересчет значен мг/м3, проводят по формул

где М - молярная Vm - молярны условиях (0 оС и 101,3 кПа 4) Применяется то

зов.

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые +10 °С от номинального значения температуры +20 оС в пределах рабочих условий, в долях от пределов допускаемой основной погрешности

±0,5

Наименование характеристики

Значение

Пределы дополнительной погрешности от влияния неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности:

для всех компонентов (кроме сероводорода) для сероводорода

±0,5

±1,0

Время установления показаний Т0,9, с, не более

180

Диапазон номинальной цены единицы наименьшего разряда:

-    массовой концентрации, мг/м3

-    объемной доли, млн-1

-    объемной доли, %

от 0,01 до 1 от 0,01 до 1 от 0,001 до 0,01

Нормальные условия измерений:

-    диапазон температур окружающего воздуха, 0C

-    относительная влажность окружающего воздуха, %, не более

-    диапазон атмосферного давления, кПа

от +15 до +25 80

от 84 до 106,7

Наименование характеристики

Значение

Время прогрева, мин, не более

60

Напряжение питания переменным током частотой (50±1) Гц, В

от 207 до 253

Потребляемая электрическая мощность, Вт, не более

50

Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч

24000

Средний срок службы, лет

10

Габаритные размеры газоанализатора, мм, не более:

- длина;

483

- ширина;

395

- высота.

135

Габаритные размеры пробоотборного зонда, мм, не более:

- длина;

470

- ширина;

227

- высота.

350

Габаритные размеры обогреваемой линией, не более:

- длина, м

50 1)

- диаметр внутренней трубки, мм

8 1)

Масса, кг, не более:

- газоанализатор;

10

- пробоотборный зонд.

20

Наименование характеристики

Значение

Условия эксплуатации газоанализатора:

-    диапазон температуры окружающей среды, °С

-    относительная влажность (без конденсации влаги), %

-    диапазон атмосферного давления, кПа

-    содержание в анализируемой среде:

химически активных газов (NH3, NO, NO2, SO2) для датчика сероводорода, не более

-    CO2, СН4 для датчика водорода, % об., не более

Условия эксплуатации пробоотборного зонда с обогреваемой линией:

-    диапазон температуры окружающей среды, °С

-    относительная влажность (без конденсации влаги), %

-    диапазон атмосферного давления, кПа

от +5 до +40 до 90 от 84 до 106,7

ПДКв.р.з. 2)

5

от -60 до +80 до 90 от 84 до 106,7

Диапазон температуры анализируемого газа на входе газоанализатора, 0С

от 0 до +55

1)    Определяется при заказе.

2)    ПДКв.р.з. - предельно-допустимая концентрация компонентов в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88.

Определяемые

компоненты

Диапазоны показаний массовой концентрации (объемной доли), мг/м3 (млн -1, % об.)

Диапазоны измерений массовой концентрации (объемной доли), мг/м3 (млн -1, % об.)

Пределы допускаемой погрешности в условиях эксплуатации, %

приведенной

относительной

Оксид углерода (СО)

от 0 до 150

от 0 до 30 включ.

±20

-

св. 30 до 150

-

±20

от 0 до 1000

от 0 до 100 включ.

±10

-

св. 100 до 1000

-

±10

от 0 до 3000

от 0 до 300 включ.

±8

-

св. 300 до 3000

-

±8

Оксид азота (NO)

от 0 до 250

от 0 до 25 включ.

±20

-

св. 25 до 250

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

Диоксид азота (NO2)

от 0 до 300

от 0 до 30 включ.

±20

-

св. 30 до 300

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

Определяемые

компоненты

Диапазоны показаний массовой концентрации (объемной доли), мг/м3 (млн -1, % об.)

Диапазоны измерений массовой концентрации (объемной доли), мг/м3 (млн -1, % об.)

Пределы допускаемой погрешности в условиях эксплуатации, %

приведенной

относительной

Диоксид серы

(SO2)

от 0 до 200

от 0 до 40 включ.

±20

-

св. 40 до 200

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

Метан (СН4)

от 0 до 250

от 0 до 25 включ.

±15

-

св. 25 до 250

-

±15

от 0 до 500

от 0 до 50 включ.

±15

-

св. 50 до 500

-

±15

от 0 до 3000

от 0 до 300 включ.

±10

-

св. 300 до 3000

-

±10

от 0 до 1 % (об.)

от 0 до 0,1 включ.

±10

-

св. 0,1 до 1 % (об.)

-

±10

Диоксид углерода (СО2)

(от 0 до 20) % об.

от 0 до 5 % включ.

±8

-

св. 5 до 20 %

-

±8

Сероводород

№S)

от 0 до 50 млн 1

от 0 до 10 млн-1 включ.

±25

-

св. 10 до 50 млн-1

-

±25

Кислород

(О)

(от 0 до 5) % об.

от 0 до 5 % включ.

±8

-

(от 0 до 25) % об.

от 0 до 5 % включ.

±8

-

св. 5 до 25 % об.

-

±8

Водород (Н2) »

(от 0 до 5) % об.

от 0 до 5

±8

-

(от 0 до 10) % об.

от 0 до 10

±8

-

(от 0 до 50) % об.

от 0 до 50

±8

-

(от 0 до 80) % об.

от 0 до 80

±8

-

(от 0 до 100) % об.

от 0 до 100

±8

-

Наименование

Обозначение

Количество

Газоанализатор промвыбросов MGA 12 1)

-

1 шт.

Пробоотборный зонд с обратной продувкой ETL GSP (опционально), обогреваемая линия транспортировки пробы ETL GSL, охладитель / осушитель пробы

1 шт.

Руководство по эксплуатации (с дополнением)

-

1 экз.

Паспорт

1 экз.

Методика поверки

МП-242-2361-2020

1 экз.

1) Перечень компонентов определяется при заказе с учетом максимального числа измерительных каналов равного шести, без учета датчика кислорода (О 2), водорода (Н2) или сероводорода (NS).
