| Номер в госреестре | 79819-20 |
| Наименование СИ | Генераторы влажного газа |
| Обозначение типа СИ | "ТКА-ГВЛ-03" |
| Изготовитель | Общество с ограниченной ответственностью "Научно-техническое предприятие "ТКА" (ООО "НТП "ТКА"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы влажного газа «ТКА-ГВЛ-03» предназначены для воспроизведения единицы относительной влажности в паровоздушных смесях при градуировке, калибровке и поверке средств измерений влажности.
Генераторы влажного газа «ТКА-ГВЛ-03» могут применяться в качестве рабочих эталонов 2-го разряда согласно ГОСТ 8.547-09.
Принцип действия генераторов влажного газа «ТКА -ГВЛ-03» (далее - генераторы) при генерации паровоздушного потока с определенной относительной влажностью основан на методе смешения потоков сухого и влажного воздуха. Задание требуемой относительной влажности в смесительных камерах осуществляется путем регулирования расхода каждого из потоков с помощью подачи соответствующих напряжений питания на компрессоры. Действительное значение относительной влажности определяется встроенным гигрометром непосредственно в смесительной камере, предназначенной для гомогенизации производимой паровоздушной смеси.
Генератор конструктивно представляет собой моноблок, в котором расположены:
- канал сухого воздуха, состоящий из системы отбора атмосферного воздуха, его осушения и транспортирования, включая воздушный малогабаритный компрессор, ресивер, пылеулавливающий фильтр, запорный клапан обратного хода, осушительный патрон, заполняемый силикагелем, контрольный ротаметр расхода осушаемого воздуха, контрольный датчик остаточной увлажнённости силикагеля;
- канал влажного воздуха, состоящий из системы отбора атмосферного воздуха, его увлажнения и транспортирования, включая воздушный малогабаритный компрессор, ресивер, пылеулавливающий фильтр, запорный клапан обратного хода, барботёр увлажнителя с системами термостатирования и слива воды, подключенной к первому сливному крану, каплеотбойник и каплеуловитель, подключенный ко второму сливному крану.
Выходная смесительная камера обеспечивает гомогенизацию производимой паровоздушной смеси. В камере установлен базовый контрольный датчик влажности и температуры. Генератор оснащен блоком цилиндрических камер для работы со средствами измерений относительной влажности с выносными зондами (датчиками) и прямоугольной камерой для средств измерений со встроенным датчиком влажности.
Микропроцессорная система генератора предназначена для управления режимами работы генератора и измерений параметров создаваемой паровоздушной смеси, в том числе температуры.

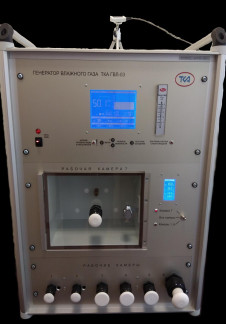

Общий вид генератора представлен на рисунке 1. Схема пломбирования корпуса генератора от несанкционированного доступа представлены на рисунке 2.
Рисунок 2 - Схема пломбирования корпуса генератора от несанкционированного доступа
Программное обеспечение (ПО) генераторов состоит из встроенного и автономного ПО, предназначенного для работы с ПК.
Встроенное программное обеспечение (ПО), выполняет функции управления расходами по каналам сухого и влажного воздуха, получение и обработку результатов измерений относительной влажности от встроенного датчика относительной влажности, отображение информации на жидкокристаллическом дисплее, передачу информации в цифровой форме на персональный компьютер. Генератор также производит отображение вычисляемых на основе заложенных формул параметров: температуры влажного термометра, температуры точки росы.
Управление режимами генератора может осуществляться удаленно с помощью автономного ПО «ТКА-RH генератор», установленного на персональный компьютер.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | автономное |
| Идентификационное наименование ПО | RH Gen.hex | ТКА RH Г енератор |
| Номер версии (идентификационный номер) ПО | У.1хх | 1.хх |
| х- любая цифра | ||
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от преднамеренных непреднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения относительной влажности воздуха, % | от 5 до 95 |
| Пределы допускаемой абсолютной погрешности воспроизведения относительной влажности1), % для цилиндрических рабочих камер № 1 - № 6 для рабочей камеры № 7 в диапазоне от 5 до 50 % включ. в диапазоне св. 50 до 95 % | ±1,5 ±2,0 ±2,5 |
| 1) Пределы допускаемой погрешности воспроизведения относительной влажности от заданного значения | |
| Наименование характеристики | Значение |
| Диапазон задания относительной влажности, % Дискретность задания уровней относительной влажности, % Время непрерывной работы генератора, ч, не менее | от 0 до 100 1,0 8 |
| Габаритные размеры (ВхШхД), мм, не более | 790x440x570 |
| Объем рабочей камеры № 7, л | 8,3 |
| Масса, кг, не более | 50 |
| Количество рабочих камер | 7 |
| Напряжение питания переменным током, В Частотой, Гц | от 190 до 230 50 |
| Потребляемая мощность, В-А, не более | 50 |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С диапазон относительной влажности, % диапазон атмосферного давления, кПа | от +19 до +25 от 10 до 80 от 84 до 106,7 |
| Наработка на отказ, ч | 25 000 |
| Срок службы, лет | 7 |
наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель генератора в виде наклейки.
Таблица 4 - Комплектность генератора
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Генератор влажного газа | «ТКА-ГВЛ-03» | 1 шт. |
| Предохранители 1 А, 220 В | 2 шт. | |
| Внешний термогигрометр | ВТГ 74.1 | 1 шт. |
| Штатив для установки внешнего термогигрометра ВТГ 74.1 | 1 шт. | |
| Комплект из 6 заглушек для выходных портов цилиндрических камер | 1 комплект | |
| Заглушка для выходного порта в прозрачной дверце камеры 7 | 1 шт. | |
| Осушитель с сорбентом | 1шт. | |
| Комплект для залива воды | 1 комплект | |
| Комплект для слива воды | 1 комплект | |
| Однорядная полка для размещения приборов | 1 шт. | |
| Двухрядная полка для размещения приборов | 1 шт. | |
| Сетевой кабель питания | 1шт. | |
| Руководство по эксплуатации | ЮСУК.16796024.002-19 РЭ | 1 экз. |
| Паспорт | ЮСУК.16796024.002-19 ПС | 1 экз. |
| Носитель информации с ПО | «ТКА RH Генератор» | 1экз. по заказу |
| Гигрометр | Rotronic модификации HygroPalm (рег. № 64196-16) | 1 шт. по заказу |
| Свидетельство о первичной поверке | 1экз. | |
| Методика поверки | МП 2411-0172-2020 | 1экз. |
осуществляется по документу МП 2411-0172-2020 «ГСИ. Генераторы влажного газа «ТКА-ГВЛ-03». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03.02.2020 г.
Основные средства поверки:
- генератор влажности воздуха HygroGen, модификации HygroGen 2, регистрационный номер в Федеральном информационном фонде 32405-11;
- гигрометр-компаратор Rotronic модификации HygroPalm, регистрационный номер в Федеральном информационном фонде 64196-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт прибора.
приведены в эксплуатационном документе.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
