| Номер в госреестре | 79823-20 |
| Наименование СИ | Фотоколориметры проточные автоматические двухканальные |
| Обозначение типа СИ | ПАФ2-1Л |
| Изготовитель | Общество с ограниченной ответственностью НПП "Стандарт" (ООО НПП "Стандарт"), г. Липецк |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотоколориметры проточные автоматические двухканальные ПАФ2 -1Л предназначены для измерений коэффициента пропускания или оптической плотности твердых и жидких проб различного происхождения.
Принцип действия фотоколориметров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету.
Фотоколориметры проточные автоматические двухканальные ПАФ2 -1Л конструктивно являются настольными приборами, состоят из оптического и электронного узлов, установленных в общем корпусе. Фотоколориметры имеют один источник монохроматического излучения, в качестве приемника применяется фотодиод. Кюветное отделение имеет два отделения (два канала).
Поток излучения от монохроматического источника, прошедший через кюветное отделение, преобразуется фотоприемником в электрические сигналы, которые обрабатываются встроенной микро-ЭВМ и представляются на ЖК-дисплее. После калибровки по контрольным растворам имеется возможность измерять содержание веществ в исследуемом растворе в соответствии с аттестованными методиками (методами) измерений.
Управление работой фотоколориметра, обработка зарегистрированного спектра и вычисление спектральных коэффициентов направленного пропускания или оптической плотности твердых и жидких проб различного происхождения осуществляется встроенной микро -ЭВМ, установленной внутри корпуса фотоколориметра при помощи специального программного обеспечения Фотоколориметр ПАФ2-1Л.

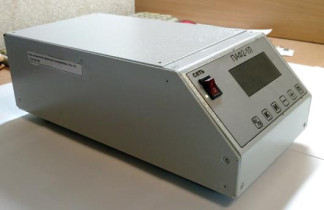

Общий вид фотоколориметров проточных автоматических двухканальных ПАФ2-1Л приведен на рисунке 1.
Предусмотрено пломбирование компьютерной платы встроенной микро-ЭВМ внутри корпуса фотоколориметра в месте ее крепления к корпусу посредством применения пломбировочных наклеек.
Фотоколориметры проточные автоматические двухканальные ПАФ2-1Л оснащаются встроенным программным обеспечением Фотоколориметр ПАФ2 -1Л, которое управляет работой фотоколориметра, выполняет обработку зарегистрированного спектра и вычисление спектральных коэффициентов направленного пропускания или оптической плотности твердых и жидких проб различного происхождения. В целях предотвращения несанкционированного доступа к результатам измерений предусмотрено пломбирование компьютерной платы встроенной микро-ЭВМ внутри корпуса фотоколориметра в месте ее крепления к корпусу посредством применения пломбировочных наклеек. Уровень защиты ПО Фотоколориметр ПАФ2-1Л от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014. Влияние ПО Фотоколориметр ПАФ2-1Л на метрологические характеристики фотоколориметров проточных автоматических двухканальных ПАФ2 -1Л учтено при их нормировании. Идентификационные данные ПО Фотоколориметр ПАФ2-1Л приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО Фотоколориметр ПАФ2-1Л
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Фотоколориметр ПАФ2 -1Л |
| Номер версии (идентификационный номер) ПО | не ниже 1. 1 |
| Цифровой идентификатор метрологически значимого файла ПО | 0x3E6C 1) |
| Алгоритм расчета цифрового идентификатора | - |
| 1) Цифровой идентификатор метрологически значимого файла ПО указан для версии ПО, приведенной в таблице 1 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений спектральных коэффициентов направленного пропускания, % | от 1 до 100 |
| Пределы допускаемой абсолютной погрешности фотоколориметра при измерении коэффициентов направленного пропускания, % в диапазоне от 1 % до 50 % включ. св. 50 % до 100 % | ±3,0 ±8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 170x320x120 |
| Масса, кг, не более | 2 |
| Потребляемая мощность, В • А, не более | 5 |
| Электрическое питание осуществляется от сети переменного тока: - напряжение, В - частота, Гц | от 198 до 242 от 49 до 51 |
| Рабочая длина волны фотоколориметра, нм | 750 |
| Выделяемый спектральный интервал, нм | ±3 |
| Время установления рабочего режима, мин, не более | 15 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка спектрометра на отказ, ч | 10000 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность при температуре +25 °C, %, не более | от +18 до +28 от 84,0 до 106,7 80 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на заднюю панель корпуса фотоколориметра в виде клеевой этикетки.
Таблица 4 - Комплектность фотоколориметров
| Наименование | Обозначение | Количество |
| Фотоколориметр проточный автоматический двухканальный ПАФ2 -1Л | 1 шт. | |
| Комплект контрольных светофильтров | 1 комплект | |
| Комплект запасных частей | 1 комплект | |
| Паспорт | КУВФ.123456.001ПС | 1 экз. |
| Руководство по эксплуатации | КУВФ.123456.001РЭ | 1 экз. |
| Гарантийный талон | - | 1 экз. |
| Методика поверки | МП-242-2334-2020 | 1 экз. |
осуществляется по документу МП -242-2334-2020 «ГСИ. Фотоколориметры проточные автоматические двухканальные ПАФ2-1Л. Методика поверки», утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" «21» апреля 2020 г.
Основные средства поверки: комплект светофильтров КС-105, рег. № 22054-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель фотоколориметра, как показано на рисунке 1, и (или) на свидетельство о поверке.
приведены в эксплуатационном документе; в сфере государственного регулирования обеспечения единства измерений фотоколориметр применяется в соответствии с аттестованными методиками (методами) измерений.
Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2517 от 27.11.2018 г.
ТУ 26.51-012-21460390-2017 Фотоколориметры проточные автоматические двухканальные ПАФ2-1Л. Технические условия
