| Номер в госреестре | 79829-20 |
| Наименование СИ | Плотномеры |
| Обозначение типа СИ | МД-02 |
| Изготовитель | Общество с ограниченной ответственностью "ПТЦ Внедрение" (ООО "ПТЦ Внедрение"), г. Казань, Республика Татарстан |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Плотномеры МД-02 (далее - плотномеры) предназначены для измерения плотности нефти, нефтепродуктов, газового конденсата, углеводородных жидкостей и других однородных и стабильных жидкостей, а также для проведения калибровки и поверки поточных преобразователей плотности жидкости в условиях эксплуатации.
Принцип действия плотномеров основан на измерении силы тока соленоида, необходимого для приведения магнитного поплавка, погруженного в жидкость, в состояние безразличного равновесия. Плотность жидкости соответствует силе тока.

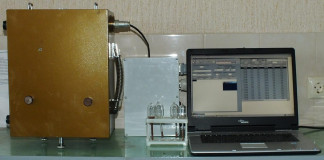

Плотномеры состоят из первичного преобразователя, который одновременно выполняет функции герметичного и теплоизолированного пробоотборного устройства; вторичного преобразователя, осуществляющего управление и обработку сигналов. В лаборатории первичный преобразователь подключается к вторичному преобразователю, персональному компьютеру и производится измерение плотности, температуры и давления отобранной пробы жидкости.
Измерительная камера плотномеров располагается внутри теплоизолированного корпуса с выведенными наружу входным и выходным штуцерами для отбора пробы жидкости. В верхней части измерительной камеры имеется отверстие, в которое вставляется кассета со сменным стеклянным поплавком, в хвостовик которого запаян постоянный магнит. Конструкция кассеты позволяет свободно перемещаться поплавку в осевом направлении под воздействием электромагнитного поля катушек соленоидов и выталкивающей силы жидкости. Свободный ход поплавка ограничен снизу подпятником, сверху кассетой. Блок соленоидов и датчики давления и температуры электрически связаны с блоком вторичного преобразователя. Блок вторичного преобразователя подсоединяется к компьютеру и сети внешнего питания. Снятие показаний осуществляется через интерфейсную программу, работающую на персональном компьютере.
Рисунок 2 - Место пломбирования плотномера МД -02 Программное обеспечение
Программа «Интерфейс плотномера МД», выполняемая на компьютере, предназначена для осуществления работы с плотномерами типа МД-02. Программа реализует следующие функции:
-запуск измерений плотности;
-вычисление и индикацию результатов измерения плотности;
- приведение результатов измерения плотности по температуре и давлению в соответствии с Р 50.2.076-2010 «ГСИ. Рекомендации по метрологии. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения»;
-индикацию текущих значений температуры и давления жидкости в рабочей камере плотномеров;
-сохранение результатов измерения плотности, температуры, давления в архиве; -формирование графика изменения температуры и давления в процессе последнего измерения плотности;
-работа с архивом измерений (поиск, удаление записей, составление и печать протоколов, установленной формы);
-индикация вспомогательных параметров работы контроллеров плотномеров (работа внутреннего термостата, событий всплытия поплавка в процессе измерения плотности);
-ввод и сохранения калибровочных коэффициентов каналов измерения температуры и давления, а также и калибровочных коэффициентов поплавков;
-проведение тестирования работоспособности контроллера.
Программа контроллера плотномеров является встроенным и выполняет функции первичной обработки сигналов и управления блоком соленоидов. Взаимодействие с контроллером производится через последовательный порт компьютера.
Программное обеспечение не влияет на метрологические характеристики средства измерений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные плотномеров приведены в таблице 1. Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MD |
| Номер версии (идентификационный номер ПО) | 1 |
| Цифровой идентификатор ПО | fa2066c5ec5ca0a556ee2764318cf79f |
| Другие идентификационные данные | - |
Программное обеспечение плотномеров содержит в себе настроечный файл с данными заводской калибровки. Данный файл не может быть модифицирован или загружен через какой-либо интерфейс на уровне пользователя.
Метрологические (в том числе показатели точности) характеристики плотномеров приведены в таблице 2.
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений плотности, обеспечиваемый набором поплавков, кг/м3 | от 600 до 1000 |
| Пределы допускаемой абсолютной погрешности при измерении плотности, кг/м3 | ± 0,1 |
| Диапазон измерений температуры, °С | от + 5 до + 50 (от + 5 до + 70) * |
| Пределы допускаемой абсолютной погрешности канала измерения температуры, °С | ± 0,05 |
| Диапазон измерений давления (избыточного), МПа | от 0,01 до 10 |
| Пределы допускаемой приведенной погрешности канала измерения давления, % от верхнего предела измерений | ± 0,5 |
| * - специальное исполнение. | |
Технические характеристики плотномеров приведены в таблице 3. Т аблица 3 - Основные технические характеристики__
| Наименование характеристики | Значение |
| Верхний предел кинематической вязкости измеряемой жидкости, мм2/с, не более | 150 |
| Режим измерений - циклический, продолжительность одного цикла, мин, не более | 4 |
| Вместимость измерительной камеры, дм3, не более | 0,45 |
| Напряжение сети переменного тока с частотой (50 ± 1) Гц, В | 220+22 -33 |
| Потребляемая мощность, В- А, не более | 12 |
| Длина рукавов, м, не менее | 1,0 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - преобразователя | 330 х 200 х 440 |
| - контроллера | 265 х 185 х 95 |
| Масса, кг, не более: | |
| - преобразователя | 15,0 |
| - контроллера | 2,0 |
| Исполнение, маркировка | Обыкновенное |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С: | от + 10 до + 35 |
| - относительная влажность при t = 30 °С, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на маркировочную табличку плотномеров в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Плотномеры в следующем составе: - преобразователь | 1 экз. | |
| - контроллер | 1 экз. | |
| - компьютер | 1 экз. | |
| - прикладная программа на диске | 1 экз. | |
| - набор поплавков | 1 комплект | |
| Вспомогательное оборудование: а) набор резервных поплавков; | 1 комплект | |
| б) присоединительные рукава высокого давления; | 2 экз. | |
| в) магнитный фильтр с дренажным вентилем; | 1 экз. | |
| г) переходник с дренажным вентилем; | 1 экз. | |
| д) набор переходников с трубной резьбой 1/2"; | 1 экз. | |
| е) ключи специальные; | 2 экз. | |
| ж) набор для промывки (воронка и указатель уровня). | 1 экз. | |
| ПЛОТНОМЕРЫ МД-02. Руководство по эксплуатации. | ХТ8.00.00.00РЭ | 1 экз. |
| ГСИ. Плотномеры МД-02. Методика поверки | МП 1139-6-2020 | 1 экз. |
осуществляется в соответствии с документом МП 1139-6-2020 «ГСИ. Плотномеры МД-02. Методика поверки», утвержденной ВНИИР-филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 24.08.2020 г.
Основные средства поверки:
- вторичный эталон единицы плотности - установка для передачи единицы плотности в потоке с суммарной погрешностью не более 0,05 кг/м3, в соответствии Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603;
- рабочий эталон 1 разряда в соответствии с Государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.06.2018 г. № 1339;
- рабочий эталон единицы температуры 1 разряда в соответствии с ГОСТ 8.558 -2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений плотности (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603).
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.06.2018 г. № 1339.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Технические условия «Плотномеры МД-02. Технические условия ТУ4215-001-33859387-2020.
