Номер в госреестре | 79832-20 |
Наименование СИ | Системы фотограмметрические измерительные |
Обозначение типа СИ | AICON MoveInspect HF4 |
Изготовитель | AICON 3D Systems GmbH, Германия |
Год регистрации | 2020 |
Срок свидетельства | 27.11.2025 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Системы фотограмметрические измерительные AICON Movelnspect HF4 (далее -системы) предназначены измерений перемещений движущихся объектов в трехмерном пространстве, скоростей и угловых скоростей отдельных точек измеряемых объектов и объектов в целом (совокупности точек).
Принцип действия систем основан на обработке последовательности изображений движущегося объекта с нанесенными на него специальными метками (маркерами), полученной с помощью двух или более цифровых камер высокого разрешения, координатно связанных между собой в пространстве. Управление камерами происходит с помощью специального контроллера, позволяющего связать камеры с программным обеспечением, установленным на персональный компьютер.
Для обеспечения работы системы предусмотрены специальные маркеры, представляющие собой контрастные изображения с кругом, которые могут быть нанесены на самоклеящуюся поверхность, магнитную основу или специальные адаптеры (приспособления, для закрепления на объекте). Рабочая часть маркеров выполняется из специальной световозвращающей плёнки или светоизлучающих устройств. Существует два вида маркеров: простые маркеры для обозначения точек, координаты которых измеряются и кодовые маркеры, которые используются для привязки к системе координат, а также могут выполнять функцию простых маркеров.

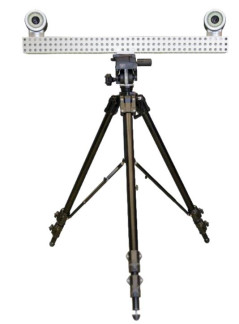

Общий вид системы представлен на рисунке 1.
Для защиты от несанкционированного доступа выполнено опломбирование корпуса измерительного блока регистратора при помощи наклейки, закреплённой на линии разъёма корпуса. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
В системе используется встроенное и автономное программное обеспечение MoveInspect (далее - ПО). Автономное ПО предназначено для работы под управлением операционной системы Windows 7 и старше.
Управление работой камер и контроллера осуществляется с помощью встроенных программных модулей, записанных в твердотельную память микроконтроллеров при производстве.
Автономное программное обеспечение системы предназначено для регистрации, обработки и отображения результатов измерений. Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные признаки | Значение | |
встроенное | автономное | |
Идентификационное наименование ПО | MoveInspect | MoveInspect |
Номер версии ПО (идентификационный номер), не ниже | - | V7.00.00 |
Цифровой идентификатор ПО (контрольная сумма) | - | 88C8E77537AA6EDDBCCEDF58FCD48207 1) |
Алгоритм вычисления идентификатора ПО | - | 128-битный алгоритм хеширования MD5 |
1 - значение контрольной суммы приведено для версии ПО 7.00.00 |
Метрологические и технические характеристики гравиметра приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений линейных скоростей, м/с | от 0,02 до 30 |
Пределы допускаемой абсолютной погрешности измерений линейных скоростей, м/с | ±( 0,001 + 0,001-v ) где v - скорость, м/с |
Диапазон измерений линейных перемещений, м | ±2 |
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мм | ±( 0,05 + 0,00095 j) где s - перемещение, мм |
Диапазон измерений угловых скоростей, рад/с | от 0,02 до 20 |
Пределы допускаемой абсолютной погрешности измерений угловых скоростей, рад/с | ±0,001 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Количество камер | до 4 |
Параметры электропитания: | |
- напряжение постоянного тока, В | 24 |
- напряжение переменного тока, В | от 90 до 240 |
Потребляемая мощность, ВА, не более | 4,5 |
Габаритные размеры, мм, не более: | |
- длина | 1000 |
- ширина | 100 |
- высота | 100 |
Масса, кг, не более | 10 |
Условия эксплуатации: | |
- температура окружающей среды, °С | от +15 до +25 |
- относительная влажность воздуха, % | от 10 до 90 |
- атмосферное давление, кПа | от 86 до 106 |
Средний срок службы, лет | 10 |
Средняя наработка на отказ, ч | 20000 |
наносится на корпус измерительного блока регистратора методом шелкографии (рисунок 3) и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений | ||
Наименование | Обозначение | Количество |
Система фотограмметрическая измерительная AICON Movelnspect HF4 | 1 шт. | |
Комплект эксплуатационной документации | 1 экз. | |
Методика поверки | МП 253-0749-2019 | 1 экз. |
осуществляется по документу МП 253-0749-2019 «ГСИ. Системы фотограмметрические измерительные AICON Movelnspect HF4. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 27.08.2019 г.
Основные средства поверки:
- стенд одноосный автоматизированный СОА-2, диапазон воспроизведения единицы плоского угла от 0 до 360 °, погрешность воспроизведения единицы плоского угла не более 2,5”, диапазон воспроизведения угловой скорости от 0 до 720 °/с, погрешность воспроизведения единицы угловой скорости не более 0,02 °/с, регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 67315-17;
- рулетка измерительная металлическая, класс точности 2 по ГОСТ 7502-98. Допускается применение аналогичных средств поверки, обеспечивающих
определение метрологических характеристик поверяемых стендов с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы AICON 3D Systems GmbH, Германия
