| Номер в госреестре | 79836-20 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | Общество с ограниченной ответственностью "Самараэнергомонтажпроект" (ООО "СЭМП"), г. Самара |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-2000 предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический с номинальной вместимостью 2000 м3.
Резервуар стальной вертикальный цилиндрический РВС-2000 представляет собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Заполнение и выдача нефтепродуктов осуществляется через приемнораздаточные устройства, расположенные в нижней части резервуара.
Резервуар стальной вертикальный цилиндрический РВС-2000 расположен на территории ТСБ-2 «Причал» АО «Газпромнефть-ОНПЗ».

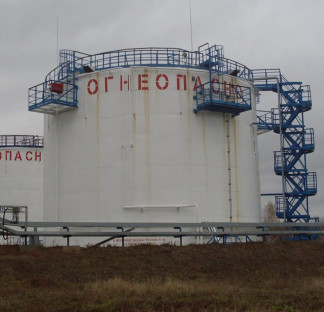

Общий вид резервуара стального вертикального цилиндрического РВС-2000 представлен на рисунке 1.
Пломбирование резервуара стального вертикального цилиндрического РВС-2000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| зав. №22 | |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 |
Т аблица 2 - Т ехнические характеристики
| Наименование характеристики | Значение |
| зав. №22 | |
| Габаритные размеры, мм, не более - высота резервуара | 11908 |
| - диаметр | 15198 |
| Рабочая среда | нефтепродукты |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +50 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуар стальной вертикальный цилиндрический РВС-2000 (зав. № 22) | РВС-2000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая типа Р (регистрационный № 51171-12), с диапазоном измерения уровня 30 м;
- рулетка измерительная металлическая 2 класса точности (регистрационный № 35278-07) с диапазоном измерения уровня 30 м;
- толщиномер ультразвуковой специализированный УТ -80 с диапазоном измерений толщины от 1 до 100 мм; (регистрационный № 14917-95) с диапазоном измерений толщины от 2 до 3 00 мм;
- теодолит 2Т30П (регистрационный №5305 -85) с диапазоном измерения вертикальных углов -55°...+60°;
- динамометр пружинный (регистрационный №1808 -63) с диапазоном измерения до 100Н;
- штангенциркуль ТТТЦ -III (регистрационный №7706-00) с диапазоном 0-500 мм;
- линейка измерительная металлическая (регистрационный №20048 -05) с диапазоном измерений 0 -500 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-2000
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
