| Номер в госреестре | 79838-20 |
| Наименование СИ | Пресс гидравлический автоматический |
| Обозначение типа СИ | ADR-Auto 250/25 kN |
| Изготовитель | Компания "ELE International", Великобритания |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пресс гидравлический автоматический ADR-Auto 250/25 kN (далее - пресс) предназначен для измерений силы, возникающей при деформации образца, в процессе определения механических характеристик строительных материалов (предела прочности на сжатие и на изгиб цементно-бетонных изделий и строительных камней всех типов).
Принцип действия пресса заключается в деформировании испытываемого образца, размещаемого между пластинами подвижной и неподвижной траверс и измерении силы, необходимой для сжатия или изгиба образца при испытаниях его на прочность. Силовой узел 1 (на рисунке 1 - левый) предназначен для испытаний образцов на сжатие при малых нагрузках и изгиб, силовой узел 2 (на рисунке 1 - правый) - для испытаний на сжатие при больших нагрузках. При испытаниях на изгиб образец размещается в специальном приспособлении, входящем в комплект пресса. Для обеспечения мер безопасности при испытаниях образцов строительных материалов силовой узел 2 закрыт металлическим кожухом с дверцей.
Конструктивно пресс состоит из силового блока и пульта управления. В основании силового блока размещен гидравлический привод, передающий нагрузку на два силовых узла, представляющих собой двухколонные рамы, верхние части которых являются неподвижными траверсами, а подвижные траверсы перемещаются вдоль колонн. В верхней части блока управления расположен дисплей и пульт управления.
Измерение приложенной к образцу нагрузки производится тензометрическим датчиком силы, преобразующим нагрузку в электрический сигнал, изменяющийся пропорционально этой нагрузке. Электрический сигнал через усилитель поступает в аналогово -цифровой преобразователь, после обработки данных микропроцессором результаты выводятся на дисплей пульта управления. Скорость подачи нагрузки регулируется пневмоприводом и задается с пульта управления.

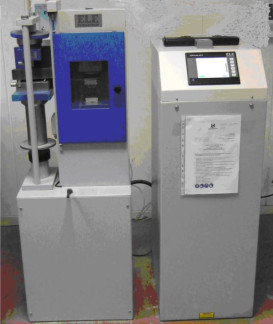

Общий вид пресса с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунке 1.
Рисунок 1 - Общий вид пресса гидравлического автоматического ADR-Auto 250/25 kN (слева - силовой блок с пультом управления, справа - задняя верхняя часть пульта управления)
Встроенное программное обеспечение (ПО) позволяет задавать параметры испытания: скорость нагружения и величину нагрузки. Прямого доступа к ПО нет.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ADR-Auto |
| Номер версии (идентификационный номер) ПО | Controller Version 1.06, HMI Version 1.02 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики пресса
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 3 до 250 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 |
Таблица 3 - Основные технические характеристики пресса
| Наименование характеристики | Значение |
| Диапазон задаваемой скорости нагружения, кН/с | от 0,02 до 5,0 |
| Точность поддержания задаваемой скорости нагружения, начиная с | |
| 0,2 наибольшей предельной нагрузки до нагрузки, разрушающей | ± 25 |
| образец, % | |
| Наибольшее расстояние между траверсами, мм, не менее | 205 |
| Габаритные размеры, мм, не более: - силовой блок: | |
| длина | 355 |
| ширина | 450 |
| высота | 1230 |
| - пульт управления: | |
| длина | 480 |
| ширина | 400 |
| высота | 1050 |
| Рабочие условия применения: | |
| -температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность, %, не более | 75 |
наносится на титульный лист руководства по эксплуатации АОЯ-Аи1;о250/25.2018.001РЭ в левом нижнем углу типографским способом и на верхней поверхности блока управления пресса слева от дисплея в виде наклеиваемой плёнки.
Таблица 4 - Комплектность пресса
| Наименование | Обозначение | Количество |
| 1 Пресс гидравлический автоматический ADR-Auto 250/25 kN в составе | 1 шт. | |
| - силовой блок с устройством для испытаний на сжатие | серийный № 1883-5-1300 | 1 шт. |
| - силовой блок с устройством для испытаний на изгиб | серийный № 1013-1-3289 | 1 шт. |
| - пульт управления | серийный № 1913-3-0583 | 1 шт. |
| 2 Эксплуатационная документация, в том числе: | ||
| - руководство по эксплуатации пресса гидравлического автоматического ADR-Auto 250/25 kN | ADR-Auto250/25.2018.001РЭ | 1 экз. |
| - паспорт | ADR-Auto250/25.2018.001ПС | |
| - методика поверки | 651-19-002 МП | 1 экз. |
| 3 Комплект аксессуаров: | ||
| - приспособление для испытаний на изгиб | номер по каталогу 37-6130 | 1 шт. |
| - приспособление для испытаний на изгиб | номер по каталогу 37-6140 | 1 шт. |
осуществляется по документу 651-19-002 МП «ГСИ. Инструкция. Пресс гидравлический автоматический ADR-Auto 250/25 kN. Методика поверки», утвержденному ФГУП «ВНИИФТРИ»
21.02.2019 г.
Основные средства поверки:
- динамометр электронный АЦД/1С, регистрационный номер 50803-12 в Федеральном информационном фонде, перекрывающие диапазон измерений силы (от 3 до 250) кН, пределы допускаемой относительной погрешности ±0,24 %;
- секундомер механический СОСпр-2б-2, регистрационный номер 11519-11 в Федеральном информационном фонде, пределы допускаемой абсолютной погрешности измерений ±1 с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого пресса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к прессу гидравлическому автоматическому ADR-Auto 250/25 kN
ГОСТ 8.640-2014 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений силы
