| Номер в госреестре | 79840-20 |
| Наименование СИ | Весы бункерные |
| Обозначение типа СИ | БВ |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Томская электронная компания" (ООО НПП "ТЭК"), г. Томск |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы бункерные БВ (далее - весы) предназначены для измерений массы сыпучих материалов.
Весы могут использоваться в составе систем дозирования и транспортирования сыпучих материалов на предприятиях металлургической, горнодобывающей, обогатительной, строительной и других отраслей промышленности.
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого материала посредством датчиков весоизмерительных тензорезисторных в электрический сигнал, поступающий на контроллер взвешивания (КВ), который осуществляет его преобразование в значение массы с отображением на индикационном табло.

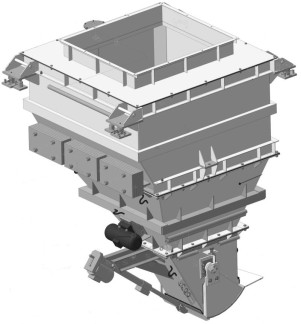

Конструктивно весы состоят из грузоприёмного устройства (ГПУ), выполненного в виде прямоугольного или круглого сечения с затвором и системы управления с программным обеспечением. ГПУ размещено на раме, установленной на датчиках весоизмерительных тензорезисторных следующих типов:
- NHS, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №) 57674-14 (изготовитель «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd», Китай);
- Z6, регистрационный № 15400-13 (изготовитель «Hottinger Baldwin (Suzhou) measurement Technology Co., Ltd», Китай);
- RTN, регистрационный № 21175-13 (изготовитель «Hottinger Baldwin Messtechnik GmbH», Г ермания);
- SB8, регистрационный № 63476-16 (изготовитель «Flintec GmbH», Германия);
- Вend Beam модификации ВМ11, регистрационный № 55198-19 (изготовитель «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», Китай);
- Shear Beam модификации SHB-R, 355, регистрационный № 58367-14 (изготовитель «Vishay Measurements Group UK Ltd», Великобритания «Vishay Celtron Technologies, Inc», Тайвань);
- RTN SCHENCK, регистрационный № 34215-07 (изготовитель «Schenck Process GmbH», Германия).
В составе весов используются КВ следующих типов:
- преобразователь измерительный ТензоТЭК, модификация ТензоТЭК-04 (далее -ТензоТЭК-04), регистрационный № 62412-15 (изготовитель ООО НПП «ТЭК», Россия);
- модуль многофункциональный SIWAREX WP2X1, модификация SIWAREX WP231 (далее - SIWAREX WP231), регистрационный № 72345-18 (изготовитель «SGS Germany GmbH», Германия);
- весовой терминал серии WTX (далее - WTX) (изготовитель «Hotting Baldwin Messtechnik GmbH», Германия);
- система управления дозатором универсальной СДУ (далее - СДУ) (изготовитель ООО НПП «ТЭК», Россия).
Весы оснащены следующими дополнительными устройствами (в соответствии с ГОСТ OIML R 76-1-2011):
- устройством первоначальной установки на нуль;
- полуавтоматическим устройством установки нуля;
- устройством слежения за нулем.
Весы выпускаются в следующих модификациях, которые отличаются пределами взвешивания и конструктивным исполнением:
Весы бункерные БВ-ХХ-ХХХХ -Х -Х -ХХ/ ХХ1-Х - Х
Условное обозначение весов бункерных_|
Значения максимальной нагрузки (Max):
01 - 1 т; 02 - 2 т; 03 - 3 т; 04 - 4 т; 05 - 5 т; 10 - 10 т;
15 - 15 т; 20 - 20 т; 25 - 25 т; 30 - 30 т; 40 - 40 т;
50 - 50 т.___
Число поверочных интервалов (n): 1000; 1500; 2000;
2500.___
Тип затвора:
1 - односекторный (челюстной);
2 - двухсекторный (челюстной);
3 - задвижка (шибер);
4 - заслонка поворотная ("бабочка");
5 - откидной (лотковый)
Тип привода:
1 - механизм электрический прямоходный (МЭП, ПВМ);
2 - привод электромеханический (ПЭ);
3 - пневмоцилиндр (ПЦ);
4 - гидроцилиндр (ГЦ)_
Контроллер взвешивания:
01 - Система управления дозатором универсальная СДУ 04 - Преобразователь измерительный ТензоТЭК -04 WT - Весовой терминал серии WTX
WP - Модуль многофункциональный SIWAREX WP231 (Siemens)
Специальное исполнение:
0 - отсутствие "горячего" резервирования
1 - «горячее» резервирование2_
0 - отсутствие устройства для силового нагружения
2 - с устройствами для силового нагружения3
WTX СДУ
Рисунок 2 - Общий вид КВ
Маркировочная табличка крепится на корпусе весов и содержит следующие основные сведения:
- наименование, адрес предприятия -изготовителя и его товарный знак;
- наименование и обозначение изделия; основные характеристики изделия:
- класс точности, обозначенный римской цифрой в овале;
- максимальная нагрузка в виде: Max...;
- минимальная нагрузка в виде: Min .;
- поверочный интервал весов в виде: е = .;
- число поверочных интервалов весов в виде: n = .; заводской номер; знак утверждения типа;
- дата изготовления изделия.
Схема пломбировки от несанкционированного доступа для конкретного КВ представлена на рисунке 3.
Рисунок 3 - Схемы пломбировки от несанкционированного доступа
Основные функции программного обеспечения (ПО): обработка сигналов датчиков весоизмерительных тензорезисторных с последующим пересчетом в единицы массы, хранение программ и результатов работы весов, вывод данных на индикационное табло.
ПО является встроенным и полностью метрологически значимым. Идентификационные данные ПО отображаются при включении питания и соответствуют данным, приведенным в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||
| ТензоТЭК-04 | СДУ | WTX | SIWAREX WP231 | |
| Идентификационное наименование ПО | ТензоТЭК-04 | Весы Бункерные | WTX 110 | FW 7MH4961-2AA01 |
| Номер версии (идентификационный номер) ПО | 1.1 | не ниже 1.00 | не ниже V1.0.0 | не ниже V1.0.1 |
| Цифровой идентификатор ПО | - | |||
Таблица 2 - Метрологические характеристики
| Модификация | Значения нагрузок | e = d, кг | Число поверочных интервалов, n | Интервалы взвешивания | Пределы допускаемой погрешности при первичной поверке, кг | |
| Max, т | Min, кг | |||||
| БВ-01-ХХХХ | 1 | 20 | 1 | 1000 | от 20 кг до 500 кг включ. Св. 500 кг до 1 т | ± 0,5 ± 1,0 |
| БВ-02-ХХХХ | 2 | 40 | 2 | 1000 | от 40 кг до 1 т включ. Св. 1 т до 2 т | ± 1,0 ± 2,0 |
| 20 | 1 | 2000 | от 20 кг до 500 кг включ. Св. 500 кг до 2 т | ± 0,5 ± 1,0 | ||
| БВ-03-ХХХХ | 3 | 40 | 2 | 1500 | от 40 кг до 1 т включ. Св. 1 т до 3 т | ± 1,0 ± 2,0 |
| БВ-04-ХХХХ | 4 | 40 | 2 | 2000 | от 40 кг до 1 т включ. Св. 1 т до 4 т | ± 1,0 ± 2,0 |
| БВ-05-ХХХХ | 5 | 100 | 5 | 1000 | от 100 кг до 2,5 т включ. Св. 2,5 т до 5 т | ± 2,5 ± 5,0 |
| 40 | 2 | 2500 | от 40 кг до 1 т включ. св. 1 т до 4 т включ. Св. 4 т до 5 т | ± 1,0 ± 2,0 ± 3,0 | ||
| БВ-10-ХХХХ | 10 | 200 | 10 | 1000 | от 200 кг до 5 т включ. Св. 5 т до 10 т | ± 5,0 ± 10,0 |
| 100 | 5 | 2000 | от 100 кг до 2,5 т включ. Св. 2,5 т до 10 т | ± 2,5 ± 5,0 | ||
| БВ-15-ХХХХ | 15 | 200 | 10 | 1500 | от 200 кг до 5 т включ. Св. 5 т до 15 т | ± 5,0 ± 10,0 |
Продолжение таблицы 2
| Модификация | Значения нагрузок | e = d, кг | Число поверочных интервалов, n | Интервалы взвешивания | Пределы допускаемой погрешности при первичной поверке, кг | |
| Max, т | Min, кг | |||||
| БВ-20-ХХХХ | 20 | 400 | 20 | 1000 | от 400 кг до 10 т включ. Св. 10 т до 20 т | ± 10,0 ± 20,0 |
| 200 | 10 | 2000 | от 200 кг до 5 т включ. св. 5 т до 20 т | ± 5,0 ± 10,0 | ||
| БВ-25-ХХХХ | 25 | 200 | 10 | 2500 | от 200 кг до 5 т включ. Св. 5 т до 25 т | ± 5,0 ± 10,0 |
| БВ-30-ХХХХ | 30 | 400 | 20 | 1500 | от 400 кг до 10 т включ. Св. 10 т до 30 т | ± 10,0 ± 20,0 |
| БВ-40-ХХХХ | 40 | 400 | 20 | 2000 | от 400 кг до 10 т включ. Св. 10 т до 40 т | ± 10,0 ± 20,0 |
| БВ-50-ХХХХ | 50 | 1000 | 50 | 1000 | от 1 т до 25 т включ. Св. 25 т до 50 т | ± 25,0 ± 50,0 |
| 400 | 20 | 2500 | от 400 кг до 10 т включ. Св. 10 т до 40 т включ. Св. 40 т до 50 т | ± 10,0 ± 20,0 ± 30,0 | ||
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
После установки показания на нуль влияние отклонения от нуля на результат взвешивания составляет не более ± 0,25е.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: - привод: а) напряжение трехфазного переменного тока, В | от 323 до 418 |
| б) частота, Гц | от 49 до 51 |
| - контроллеры взвешивания: а) СДУ (напряжение питания постоянного тока, В) | от 18 до 36 |
| б) ТензоТЭК-04 | от 187 до 242 |
| апряжение однофазного переменного тока, В | от 49 до 51 ч |
| астота, Гц в) WTX (напряжение питания постоянного тока, В) | от 12 до 30 |
| г) SIWAREX WP231 (напряжение питания постоянного тока, В) | от 18,5 до 30,2 |
| Условия эксплуатации: - температура окружающего воздуха: а) ГПУ с датчиками весоизмерительными тензорезисторными: 6, RTN, RTN SCHENCK | от -30 до +40 |
| HS, SB8, Вend Beam модификация ВМ11, Shear Beam модификации SHB-R 355 | от -10 до +40 |
Продолжение таблицы 3
| Наименование характеристики | Значение характеристики |
| б) контроллеры взвешивания: ДУ ензоТЭК-04 TX и SIWAREX WP231 - относительная влажность, %, не более | от -40 до +50 от -30 до +50 от -10 до +40 80 |
| Средняя наработка на отказ, ч, не менее | 10 000 |
| Средний срок службы весов, лет, не менее | 10 |
наносится типографским способом на титульных листах руководства по эксплуатации и формуляра и фотохимическим способом на маркировочную табличку.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| 1 Весы в составе: | ||
| 1. 1 ГПУ с затвором | - | 1 шт. |
| 1.2 Датчик весоизмерительный тензорезисторный с узлом встройки | - | от 3 до 41) шт. |
| 1.3 Коробка согласования датчиков | - | 1 шт. |
| 1.4 Датчик положения затвора | - | 2 шт. |
| 1.5 Привод | - | 1 шт. |
| 1.6 Датчик промежуточного положения затвора2) | - | 2 шт. |
| 1.7 Вибратор2) | - | от 1 до 21) шт. |
| 1.8 Датчик предельного уровня2) | - | 1 шт. |
| 1.9 КВ | от 1 до 21) шт. | |
| 2 Комплект эксплуатационной документации в составе: | ||
| 2.1 Весы бункерные БВ. Руководство по эксплуатации | ОФТ.35.2641.00. 00.00.00 РЭ | 1 экз. |
| 2.2 Весы бункерные БВ. Формуляр | ОФТ.35.2641.00. 00.00.00 ФО | 1 экз. |
| 2.3 Весоизмерительный датчик тензорезисторный. Паспорт4) | - | 1 экз. |
| 2.4 Коробка согласования датчиков. Паспорт (Этикетка) | - | 1 экз. |
| 2.5 Привод. Техническое описание4) | - | 1 экз. |
| 2.6 Привод. Паспорт4) | - | 1 экз. |
| 2.7 Датчик положения. Паспорт4) | - | 1 экз. |
| 2.8 Вибратор. Паспорт3^ 4) | - | 1 экз. |
| 2.9 Датчик предельного уровня. Руководство по эксплуатации и установке3^ 4) | - | 1 экз. |
| 2.10 Контроллер взвешивания. Комплект эксплуатационной документации1) | - | 1 экз. |
| Наименование | Обозначение | Количество |
| 1) Количество согласовывается с заказчиком. | ||
| 2) Устанавливаются дополнительно, по согласованию с заказчиком. | ||
| 3) Поставляется в случае, если вибратор или датчик предельного уровня входят в комплект | ||
| поставки. | ||
| 4) Поставляется при наличии | ||
осуществляется по документу ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА).
Основные средства поверки:
Рабочие эталоны 4-го разряда по Приказу Росстандарта от 29.12.2018 № 2818 (гири класса точности М1 по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в формуляр.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ТУ 4274-243-20885897-2008 Весы бункерные БВ. Технические условия
