| Номер в госреестре | 79841-20 |
| Наименование СИ | Аппаратура тензометрическая |
| Обозначение типа СИ | АИСТ МС-6 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная фирма ПЕРСЕЙ" (ООО "НПФ ПЕРСЕЙ"), Московская обл., г. Раменское |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура тензометрическая АИСТ МС-6 (далее АИСТ МС-6) предназначены для измерения сигналов (мВ/В) тензорезисторных мостовых схем на несущей частоте, преобразования измеренных сигналов в цифровую форму и передачи цифровых значений измеренных сигналов по цифровому интерфейсу в компьютеру.
АИСТ МС-6 имеет конструктивное настольное исполнение в виде базового блока, на лицевой панели которого расположены цифровой дисплей и функциональные клавиши для переключения измерительных каналов. На задней панели - разъемы для подключения измерительных датчиков, питания и интерфейсные разъемы RS232.

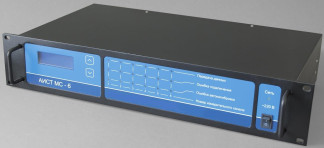

Общий вид и место пломбирования представлены на рисунках 1
Принцип действия АИСТ МС -6 основан на питании полномостовых тензометрических датчиков переменным напряжением, преобразовании входных сигналов от полномостовых тензометрических датчиков в цифровую форму с помощью быстродействующего АЦП, синхронного цифрового детектирования измеренного сигнала и дальнейшей его обработке и отображении результатов измерений на дисплее.
Программное обеспечение АИСТ МС -6 (далее - ПО) является автономным и используется на ПК.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Таблица 1-Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО АИСТ |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор ПО | 5c9140f692c395f16b8d0e89769e260f |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5 |
Таблица 2- Основные метрологические характеристики АИСТ МС-6
| Наименование характеристики | Значение |
| Общее число каналов | 6 |
| Диапазон измерения напряжения, мВ/В | от -3 до 3 |
| Несущая частота, Гц | 225 |
| Пределы допускаемой погрешности измерения напряжения приведенной к верхнему пределу диапазона измерений, % | ± 0,002 |
Таблица 3 - Основные технические характеристики АИСТ МС-6
| Наименование характеристики | Значение |
| Напряжение, В | 220 ± 22 |
| Напряжение питания, В | ±5 |
| Потребляемая мощность, В-А, не более | 2500 |
| Габаритные размеры средства измерений, мм, не более | |
| -высота | 483 |
| -ширина | 244 |
| -длина | 82 |
| Масса, кг, не более | 5,5 |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от 0 до +35 |
| -относительная влажность, % | 80 |
| Средний срок службы, лет | 10 |
Знак утверждения типа | |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность АиСт МС-6
| Наименование | Обозначение | Количество, шт. /экз. |
| Аппаратура | АИСТ МС-6 | 1 |
| Руководство по эксплуатации аппаратуры АИСТ | ТНКШ.466935.001 РЭ | 1 |
| Формуляр | ТНКШ.466935.001 ФО | 1 |
| Методика поверки | МП 3.34.001-2019 | 1 |
| Программное обеспечение (пакет тестовых программ аппаратуры) | - |
осуществляется по документу МП 3.34.001-2019 «ГСИ. Аппаратура тензометрическая АИСТ МС-6. Методика поверки», утверждённому ФГУП «ЦАГИ» 18.06.2019 г.
Основные средства поверки:
- мост эталонный переменного тока BN100A, регистрационный номер в Федеральном информационном фонде 32602-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую сторону документации.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к аппаратуре тензометрической АИСТ МС-6
ГОСТ Р 52931 - 2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22261 - 94 Средства измерения электрических и магнитных величин. Общие технические условия
