| Номер в госреестре | 79843-20 |
| Наименование СИ | Стенды контроля универсальные модернизированные |
| Обозначение типа СИ | СКУ-М |
| Изготовитель | Общество с ограниченной ответственностью "ИВТрейд" (ООО "ИВТрейд"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды контроля универсальные модернизированные СКУ-М (далее - стенды) предназначены для воспроизведения электрических сигналов сопротивления постоянному току, силы постоянного тока, импульсных сигналов с заданными значениями частоты следования импульсов и количества импульсов в пакете, а также для измерений частоты следования импульсов и силы потребляемого тока (в режиме имитации батарейного источника питания).
Принцип действия стенда контроля универсального модернизированного СКУ-М основан на воспроизведении и измерении модулями электрических сигналов.
В состав стенда входят следующие модули:
- модули мер сопротивления в исполнениях ММС1 и ММС2. Модуль ММС1 имеет в своем составе 3 трехканальные меры воспроизведения сопротивления, а модуль ММС2 - 3 трехканальные и 1 одноканальную меру воспроизведения сопротивления;
- модуль воспроизведения силы постоянного тока ММТ, имеющий 3 канала;
- модуль частотный ММЧ, имеющий 6 каналов воспроизведения частоты импульсных сигналов и количества импульсов;
- модуль МТ (технологический), имеющий канал измерений силы потребляемого тока (в режиме имитации батарейного источника питания) и канал измерений частоты импульсных последовательностей.
Выходные сигналы могут формироваться одновременно на всех каналах. Форма выходных импульсов модуля ММЧ - прямоугольная, полярность - положительная.
Стенд может применяться для поверки (калибровки) и испытаний тепловычислителей, корректоров газа, контроллеров, других средств измерений и технических устройств с измерительными функциями, входными информативными сигналами которых являются сигналы сопротивления, силы постоянного тока, частоты и (или) количества импульсов.
Управление работой стенда осуществляется от персонального компьютера, оснащенного сервисным программным обеспечением "SKU soft", которое обеспечивает при проведении регулировки, поверки и испытаний приборов следующие функции:
- обмен данными между компьютером, контролируемыми устройствами и стендом;
- установку режимов работы модулей и задание значений воспроизводимых электрических величин;
- представление идентификационных данных встроенного программного обеспечения стенда.
Конструктивно стенды выполнены в металлическом ударопрочном корпусе, обеспечивающем степень защиты IP20 по ГОСТ 14254-2015.
Стенд является проектно-компонуемым изделием, состав которого определяется заказом. В состав стенда может входить до восьми вышеуказанных модулей в различной комбинации, при этом в составе стенда может быть только один модуль МТ.

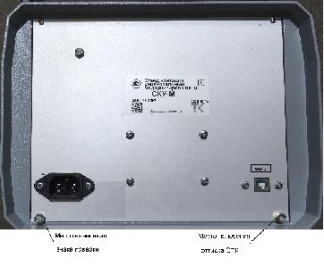

Общий вид стенда приведен на рисунке 1.
В целях предотвращения несанкционированного доступа к элементам конструкции стенда предусмотрены места пломбирования, указанные на рисунке 1.
У
Место оттиска знака поверки
Место клейма ОТК
Рисунок 1 - Общий вид стенда
Стенды имеют встроенное программное обеспечение (ПО) стенда "СКУ-М" и встроенные ПО модулей, а также сервисное ПО "SKU soft", устанавливаемое на персональный компьютер.
Встроенное ПО "СКУ-М" выполняет следующие функции:
- хранение идентификационных данных стенда и ПО (наименование, зав. №, номер версии);
- управление воспроизведением электрических сигналов;
- управление работой модулей по интерфейсам связи с компьютером;
- визуализацию на передней панели номеров включенных каналов модулей.
Встроенное ПО модулей предназначено для выполнения следующих функций:
- хранение идентификационных данных модуля и ПО (наименование, зав. №, номер версии);
- хранение параметров, определяющих точностные характеристики модулей.
Сервисное ПО "SKU soft" выполняет следующие функции:
- обмен данными между компьютером, контролируемыми устройствами и стендом;
- установку режимов работы модулей и задание значений воспроизводимых электрических величин;
- автоматизацию процесса поверки вычислителей количества теплоты и других средств измерений;
- представление идентификационных данных встроенного программного обеспечения стенда.
Идентификационные данные встроенного ПО стенда "СКУ-М" и встроенных ПО модулей приведены в таблицах 1 - 6, сервисного ПО SKU soft" - в таблице 7.
Таблица 1 - Встроенное ПО стенда
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | "СКУ-М" |
| Номер версии (идентификационный номер) ПО | не ниже 01.01 |
| Цифровой идентификатор ПО* | 9ССБ (алгоритм расчета CRC-16) |
Таблица 2 - Встроенное ПО модуля ММС1
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | "ММС1" |
| Номер версии (идентификационный номер) ПО | не ниже 01.01 |
| Цифровой идентификатор ПО | F270 (алгоритм расчета CRC-16) |
Таблица 3 - Встроенное ПО модуля ММС2
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | "ММС2" |
| Номер версии (идентификационный номер) ПО | не ниже 01.01 |
| Цифровой идентификатор ПО | 693F (алгоритм расчета CRC-16) |
Таблица 4 - Встроенное ПО модуля ММЧ
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | "ММЧ" |
| Номер версии (идентификационный номер) ПО | не ниже 01.01 |
| Цифровой идентификатор ПО | 5B03 (алгоритм расчета CRC-16) |
Таблица 5 - Встроенное ПО модуля ММТ
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | "ММТ" |
| Номер версии (идентификационный номер) ПО | не ниже 01.01 |
| Цифровой идентификатор ПО | B1C5 (алгоритм расчета CRC-16) |
Таблица 6 - Встроенное ПО модуля МТ
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | "МТ" |
| Номер версии (идентификационный номер) ПО | не ниже 01.01 |
| Цифровой идентификатор ПО* | CC07 (алгоритм расчета CRC-16) |
Таблица 7 - Сервисное ПО SKU soft
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | «SKU soft» |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.9 |
| Цифровой идентификатор ПО | 7540 (алгоритм расчета CRC-16) |
Конструкция стенда обеспечивает ограничение доступа к встроенному ПО. Механическая защита осуществляется путем пломбирования корпуса стенда мастичной пломбой.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - "высокий" по Р 50.2.077-2014.
Таблица 8 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модуль ММС1 (воспроизведение сопротивлений): | |
| - число каналов: меры 1, 2, 3 | по 3 в каждой мере |
| - сопротивления, воспроизводимые каналами, Ом: | |
| канал 1 | 100; 160 |
| канал 2 | 500;800 |
| канал 3 | 1000;1600 |
| - пределы допускаемой относительной погрешности | |
| воспроизведения сопротивлений модулем ММС1, % | ±0,01 |
| Модуль ММС2 (воспроизведение сопротивлений): | |
| - число каналов: меры 1, 2, 3 | по 3 в каждой мере |
| мера 4 | 1 |
| - сопротивления, воспроизводимые каналами меры 1, Ом | |
| канал 1 | 604,54 |
| канал 2 | 600,00 |
| канал 3 | 558,36 |
| - сопротивления, воспроизводимые каналами меры 2, Ом | |
| канал 1 | 630,00 |
| канал 2 | 600,00 |
| канал 3 | 692,53 |
| - сопротивления, воспроизводимые каналами меры 3, Ом | |
| канал 1 | 841,64 |
| канал 2 | 500,00 |
| канал 3 | 842,36 |
| - сопротивления, воспроизводимые каналом меры 4, Ом | |
| канал 3 | 401,53 |
| - пределы допускаемой относительной погрешности | |
| воспроизведения сопротивлений модулем ММС2, % | ±0,005 |
| Модуль ММС2 (воспроизведение разности сопротивлений между каналами 1 и 2), Ом: | |
| мера 1 | 4,54 |
| мера 2 | 30,00 |
| мера 3 | 341,67 |
| - пределы допускаемой абсолютной погрешности воспроизведения разности сопротивлений модулем ММС2, Ом | |
| меры 1, 2 | ±0,03 |
| мера 3 | ±0,04 |
| Модуль ММЧ (воспроизведение частоты следования импульсов): | |
| - число каналов | 6 |
| - диапазон воспроизведения частоты, Гц | от 1 до 10000 |
| - пределы допускаемой относительной погрешности | |
| воспроизведения частоты, % | ±0,003 |
| - диапазон воспроизведения количества импульсов в пакете, имп | от 1 до 10000 |
| - пределы допускаемой абсолютной погрешности | |
| воспроизведения количества импульсов в пакете, имп | ±1 |
Продолжение таблицы 8
| Модуль ММТ (воспроизведение силы постоянного тока): - число каналов: - диапазон воспроизведения силы постоянного тока, мА - пределы допускаемой приведенной погрешности воспроизведения силы постоянного тока, % | 3 от 0,25 до 20 ±0,10 |
| Модуль МТ (технологический): - диапазон силы потребляемого тока, мкА - пределы допускаемой абсолютной погрешности измерений силы потребляемого тока, мкА в диапазоне от 10 до 100 мкА в диапазоне от 101 до 1000 мкА в диапазоне от 1001 до 20000 мкА - диапазон измерений частоты следования импульсов, кГц - пределы допускаемой относительной погрешности измерений частоты следования импульсов, % | от 10 до 20000 ±1 ±10 ±150 от 32 до 33 ±0,01 |
| Примечание: нормирующим значением при определении приведенной погрешности воспроизведения силы постоянного тока модулем ММТ является 20 мА. | |
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации - диапазон атмосферного давления, кПа -диапазон температуры окружающего воздуха, оС - относительная влажность воздуха при температуре 35 оС, % | от 84 до 106,7 от +15 до +30 до 95 |
| Электропитание - напряжение переменного тока частотой (50 ± 1) Гц, В - номинальная потребляемая мощность, ВА, не более | от 187 до 242 60 |
| Степень защиты корпуса от проникновения внешних твёрдых предметов и воды по ГОСТ 14254-2015 | IP20 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 320х235х185 |
| Масса, кг, не более | 8 |
| Средняя наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 12 |
наносится на заднюю панель стенда в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 10 - Комплектность стендов контроля универсальных модернизированных СКУ -М
| Наименование | Обозначение | Количество |
| Стенд контроля универсальный модернизированный | СКУ-М | 1 (состав определяется заказом) |
| Руководство по эксплуатации | ТНРВ.411648.108 РЭ | 1 |
| Паспорт | ТНРВ.411648.108 ПС | 1 |
| Методика поверки | МП 2064-0148-2020 | USB накопитель (www.teplocom-sale.ru) |
| Сервисное ПО | "SKU soft" |
осуществляется по документу МП 2064-0148-2020 "ГСИ. Стенды контроля универсальные модернизированные СКУ-М. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 07.08.2020 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 9084-83);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 25900-03, 77012-19);
- генератор сигналов произвольной формы 33522В (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53565-13);
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6332-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск клейма поверителя) наносится на мастичную пломбу на панели тыльной стороны стенда.
приведены в эксплуатационном документе.
Приказ Росстандарта от 01.10.2018 № 2091 "Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 100 А"
Приказ Росстандарта от 31.07.2018 №1621 "Об утверждении Государственной поверочной схемы для средств измерений времени и частоты"
Приказ Росстандарта от 15.02.2016 г. №146. "Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления"
ТУ 26.51.43-108-28692086-2019 "Стенды контроля универсальные модернизированные СКУ-М. Технические условия"
