| Номер в госреестре | 79845-20 |
| Наименование СИ | Микроскопы измерительные |
| Обозначение типа СИ | Walter UHL |
| Изготовитель | Walter Uhl technische Mikroskopie GmbH & Co.KG, Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроскопы измерительные Walter UHL (далее микроскопы) предназначены для измерений линейных размеров деталей.
Принцип действия микроскопов основан на использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе при различных типах освещения.
Микроскопы состоят из следующих основных узлов: оптический блок, основание со штативом, сменные телецентрические измерительные объективы, измерительный стол с оптоэлектронными преобразователями перемещений в продольном и поперечном направлениях и блок обработки результатов измерений с программным обеспечением.
Оптический блок в зависимости от модификации может представлять собой монокулярный тубус с визирным оптическим перекрестием, бинокулярный тубус с визирным оптическим перекрестием и фото видео выходом, видеотубус состоящий из оптического адаптера с цифровой видеокамерой.
В качестве блока обработки результатов измерений может использоваться устройство обработки и вывода результатов измерений MX200, планшет или персональный компьютер.
Микроскопы измерительные Walter UHL изготавливают следующих модификаций: VMM 100, VMM 150, VMM 200, WMM 200, VMM 300, VMM 150 V, VMSergo, VMM 200V и VMM 300V.
В модификации VMM 100 применяется монокулярный тубус с визирным оптическим перекрестием, телецентрический измерительный объектив, ручной измерительный стол с оптоэлектронными преобразователями перемещений в продольном и поперечном направлениях. В качестве блока обработки результатов используют устройство обработки и вывода результатов измерений MX200 или планшет.
В модификациях VMM 150, VMM 200, WMM 200 и VMM 300 используют бинокулярный тубус с визирным оптическим перекрестием и фото видео выходом, телецентрический измерительный объектив, измерительный стол с оптоэлектронными преобразователями перемещений в продольном и поперечном направлениях, комплектуются опционально в ручных или моторизованных исполнениях. В качестве блока обработки результатов могут комплектоваться устройством обработки и вывода результатов измерений MX200, планшетом, оптическим адаптером и видеокамерой для персонального компьютера.
Модификации VMM 150V, VMSergo, VMM 200V и VMM 300 V отличаются установленным видеотубусом с системой обработки видеоизображений, состоящая из видеокамеры, видеоадаптера и персонального компьютера или планшета. В модификации VMSergo персональный компьютер встроен в основание микроскопа.
Микроскопы могут изготавливаться разними типоразмерами (табл. 2-3).

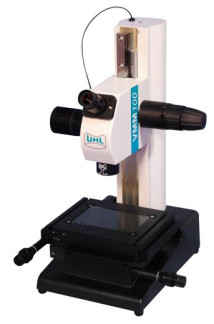

Общий вид микроскопов приведен на рисунке 1.
(д)
В зависимости от используемого блока обработки результатов измерений микроскопы оснащают ПО: «OMS 40», «M2», «M3» и «MX-200». Планшет поставляется с ПО «M2», персональный компьютер с ПО «M3» или «OMS 40», устройство обработки и вывода результатов измерений c ПО «MX-200».
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1- Идентификационные данные ПО микроскопов_
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | OMS 40 | MX-200 | M2 | M3 |
| Номер версии (идентификационный номер) ПО | 3.57 и выше | 1.00.02 и выше | 1.50.05 и выше | 3.00.20 и выше |
| Цифровой идентификатор ПО | - | - | - | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения микроскопов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Основные метрологические и технические характеристики микроскопов
| модификаций VMM 100, VMM 150, VMM 150 V, VM | [Sergo и WMM 200 | ||||
| Модификация | VMM 100 | VMM 150 | VMM 150 V | VMSergo | WMM 200 |
| Диапазон измерений, мм - по оси X - по оси Y | от 0 до 100 от 0 до 50 | от 0 до 1 50 от 0 до 100 | от 0 до 200 от 0 до 100 | от 0 до 150 от 0 до 100 | от 0 до 250 от 0 до 150 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X, Y*, мкм (L - измеряемая длина в мм) | ±(2+L/50) | ±(1,8+L/200) | ±(1,8+L/200) | ±(1,8+L/200) | ±(1,8+L/200) |
| Разрешение измерительных шкал, мкм | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Примечание: * при увеличении объектива не менее 2 крат. | |||||
Таблица 3 - Основные метрологические и технические характеристики микроскопов
| модификаций VMM 200, VMM 200V, VMM 300 и V | VIM 300V | ||||
| Модификация | VM | 0 0 2 | VMM 200V | VMM 300/VMM 300V | |
| Диапазон измерений, мм - по оси X - по оси Y | от 0 до 150 от 0 до 100 | от 0 до 250 от 0 до 150 | от 0 до 250 от 0 до 150 | от 0 до 350 от 0 до 200 | от 0 до 420 от 0 до 300 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X, Y*, мкм (L - измеряемая длина в мм) | ±(1,8+L/200) | ±(1,8+L/200) | ±(1,8+L/200) | ±(1,8+L/200) | ±(1,8+L/200) |
| Разрешение измерительных шкал, мкм | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Примечание: * при увеличении объектива не менее 2 крат. | |||||
Таблица 4 - Технические характеристики микроскопов
| Модификация | VMM 100 | VMM 150/ VMM 150V | VMSergo | VMM 200/ VMM 200V/ WMM 200 | VMM 300/ VMM 300V |
| Параметры | |||||
| электрического питания: | |||||
| - напряжение | |||||
| переменного тока, В | 230±23 | ||||
| - частота переменного тока, Гц | 55±5 | ||||
| Условия эксплуатации: | |||||
| - температура | |||||
| окружающей среды, °С | от +18 до +22 | ||||
| - относительная | |||||
| влажность, %, не более | 85 | ||||
| Масса, кг, не более | 26 | 30 | 35 | 140 | 140 |
| Габаритные размеры, мм, не более | |||||
| - ширина | 300 | 300 | 340 | 500 | 600 |
| - длина | 465 | 635 | 610 | 820 | 820 |
| - высота | 600 | 605 | 660 | 760 | 680 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микроскоп измерительный Walter UHL | VMM 100, VMM 150, VMM 150V, VMSergo, VMM 200, VMM 200V, WMM 200, VMM 300, VMM 300V | 1 шт. |
| Наименование | Обозначение | Количество |
| Оптический адаптер с видеокамерой*1 | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП № 203-35-2020 | 1 экз. |
| *1 опционально для моделей VMM 150, VMM 200, WMM 200, VMM 300 | ||
осуществляется по документу МП № 203-35-2020 «ГСИ. Микроскопы измерительные Walter UHL. Методика поверки», утвержденному ФГУП «ВНИИМС» 03 августа 2020 г.
Основные средства поверки: рабочие эталоны 2-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10 "9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины штриховые (стеклянные)).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.
| Зарегистрировано поверок | 76 |
| Поверителей | 11 |
| Актуальность данных | 23.11.2024 |
