Системы мобильной автозаправочной станции КМАЗС, 79848-20

Назначение

Системы мобильной автозаправочной станции КМАЗС (далее - КМАЗС) предназначены для измерения объема выданного и контроля оставшегося нефтепродукта в процессе отпуска нефтепродуктов на автозаправочных станциях (АЗС), производящих заправку моторным топливом транспортных средств (ТС) потребителей на условиях внутрихозяйственного расчета, где функции оператора АЗС выполняют непосредственно водители ТС.

Описание

Система является электронным устройством, в состав которого входят электронные компоненты, установленные на печатных платах. Электронные части системы заключены в оболочку, которая представляет собой прямоугольный пластиковый корпус, закрытый с лицевой стороны крышкой. На крышке расположены винты крепления, индикатор и клавиатура. По периметру крышки установлен эластичный уплотнитель, герметизирующий стык крышки с корпусом, для обеспечения защиты внутреннего пространства от проникновения воды и пыли. На нижней стенке корпуса расположены герметизированные кабельные вводы для подключения преобразователя магнитного поплавкового, счетчиков жидкости и линий связи.

Система обеспечивает обмен данными с удаленной ПЭВМ при помощи программного обеспечения «КМАЗС-ОФИС», которое устанавливается на ПЭВМ в офисе предприятия. Для обмена данными может использоваться проводная линия связи или беспроводная сеть операторов сотовой связи GSM/GPRS.

Система обеспечивает выполнение следующих основных функций:

-    идентификацию операторов и транспортного средства при помощи RFID карт и паролей;

-    выдачу оператору заданной дозы нефтепродукта (в пределах лимита);

-    контроль уровня остатка нефтепродукта в цистерне;

-    накопление и хранение в базе данных информации о произведенных операциях по выдачи нефтепродуктов для каждого оператора и транспортного средства с фиксацией времени начала и завершения выдачи нефтепродуктов для каждого оператора и транспортного средства;

-    объем выданного нефтепродукта;

-    передачу в офис информации накопленной в базе данных по выбранному виду связи.

Система монтируется на цистерне (резервуаре) и управляет процессом выдачи

нефтепродуктов потребителям через топливораздаточные рукава с предоставлением возможности самообслуживания при использовании бесконтактных радиочастотных пластиковых карт (далее - RFID) и контроля уровня остатка нефтепродуктов в цистерне.

Принцип работы системы мобильной автозаправочной станции КМАЗС основан на преобразовании количества импульсов, поступающих от расходомеров, установленных на цистерне в единицу величины литры и остатка нефтепродуктов в цистерне от уровнемера по цифровому каналу связи (RS-232, RS-485).

В состав системы мобильной автозаправочной станции КМАЗС входят:

-    контроллер мобильной автозаправочной станции КМАЗС;

-    преобразователь магнитный поплавковый «ПМП» регистрационный номер 24715-14;

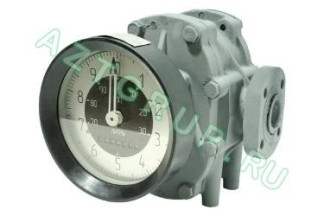

-    счетчики жидкости СЖ регистрационный номер 59916-15 (по заказу);

-    счетчики жидкости лопастные MKA регистрационный номер 71647-18 (по заказу). Общий вид системы мобильной автозаправочной станции КМАЗС представлен на

рисунке 1.

Место пломбировки от несанкционированного доступа представлено на рисунке 2.

Программное обеспечение

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Окончание таблицы 3

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 1089-7-2020 «ГСИ. Системы мобильной автозаправочной станции КМАЗС. Методика поверки., утвержденному ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» 19 февраля 2020 года.

Основные средства поверки:

-    рабочие эталоны единиц объемного расхода жидкости 1 -го и 2-го разрядов из части 2 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256, установки поверочные с расходомерами, с диапазоном измерений объемного расхода от 0,001 до 80 м3/ч;

-    вторичные эталоны и рабочие эталоны единиц объема жидкости 1 -го и 2-го разрядов из части 3 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256, установки поверочные с мерниками, с номинальными значениями объема 10, 50, 100 дм3;

-    рулетка измерительная металлическая 2 класса точности модификация Р30У2Г, диапазон измерений от 0 до 30 м, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 51171-12;

-    термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01 -180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156 -06;

-    плотномер типа МД -02, диапазон измерений от 600 до 1000 кг/м1, регистрационный номер 58207-14.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и ударным способом на свинцовую пломбу головок винтов крепления крышки системы мобильной автозаправочной станции КМАЗС.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ФАВТ.421417.008 ТУ Системы мобильной заправочной станции КМАЗС. Технические

условия
