Анализаторы влажности весовые PMB, 79856-20

Назначение

Анализаторы влажности весовые PMB (далее - анализаторы) предназначены для измерений массовой доли влаги.

Описание

Принцип действия анализаторов основан на термогравиметрическом методе, при котором выполняется измерение массы образца до и после сушки, в заданном оператором режиме, и вычисление относительного изменения массы.

Анализаторы представляют собой выполненные в едином корпусе весоизмерительный модуль с платформой для принятия исследуемого образца, электронную схему обработки измерительной информации, дисплей с цифровой индикацией и клавиатуру оператора. В качестве нагревательного элемента применяется специальная галогеновая лампа, встроенная в откидную крышку анализатора.

Анализаторы изготавливаются в следующих модификациях: PMB53, PMB163, PMB202, которые отличаются метрологическими характеристиками (согласно таблице 2).

Анализаторы обеспечивают измерение содержания влаги в нескольких режимах. В зависимости от выбранного режима работы анализатор обеспечивает измерение:

-    массовой доли влаги в образце в %.

Анализатор снабжен следующими устройствами и функциями:

-    устройство установки анализатора по уровню;

-    установка различных температур и режимов (стандартный, пошаговый, плавный за заданный интервал времени, быстрый) нагрева образца;

-    установка весоизмерительного устройства на нуль;

-    самотестирование;

-    сохранение результатов измерений в архиве;

-    задание параметров настроек и режимов измерений через цифровые интерфейсы;

-    вывод по цифровым интерфейсам и на печать настроек анализатора и результатов измерений;

-    звуковой сигнал об окончании измерений;

-    расчет характеристик образца (массовой доли твёрдого вещества, %; отношение массовой доли влаги к массе твёрдого вещества в образце, %; отношение доли массы образца к массе твёрдого вещества в образце, %) на основании полученных результатов измерений.

Анализаторы оснащены цифровыми интерфейсами связи RS-232, USB, USB HUB для передачи данных на периферийные устройства (например, персональный компьютер, принтер), а также разъёмом USB HOST для подключения цифровых запоминающих устройств.

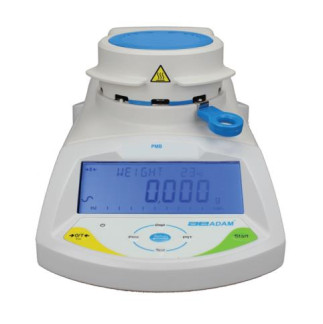

Общий вид анализатора представлен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Маркировочная табличка анализаторов изготавливается из полимерной пленки, крепится клеевым способом на нижней или боковой поверхности корпуса анализатора, в зависимости от модификации.

Маркировочная табличка содержит следующую информацию (рисунок 3):

-    наименование изготовителя или его товарный знак;

-    обозначение модификации;

-    максимальная масса образца (Мах);

-    минимальная масса образца (Min);

-    цена деления при измерениях массовой доли влаги (d (%));

-    цена деления при измерениях массы (d (г));

-    диапазон установки температуры сушки (T);

-    диапазон рабочих температур;

-    знак утверждения типа;

-    серийный номер анализатора.

20201

Adam Equipment Co. Ltd SN.................. (b;

IADAM

Model PMB202

Max = 200 g Min = 5 g

d = 0,01 g / 0,05 % T = +50 / +160°C

C€

Operation temperature: 0 / +40°C Power: 230 V, 50 Hz Assembled in PRC

Рисунок 3 - Пример маркировочной таблички

Программное обеспечение

Программное обеспечение (далее - ПО) анализаторов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Имеет метрологически значимую и метрологически незначимую (функциональную) части.

Идентификационным признаком ПО анализаторов является номер версии. Идентификационные данные ПО (таблица 1) отображаются на дисплее при включении анализаторов.

ПО не может быть модифицировано или загружено через какой -либо интерфейс или с помощью других средств после принятия защитных мер. Изменение ПО через интерфейс пользователя невозможно.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме, защищенный паролем.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики_

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе анализатора, а также типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 204-05-2020 «ГСИ. Анализаторы влажности весовые PMB. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.07.2020 г.

Основные средства поверки: рабочие эталоны 2-го, 3-го разряда в соответствии с Приказом Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классу точности F1, F2 по ГОСТ OIML R 111-1-2009), дистиллированная вода по ГОСТ 6709-72.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в соответствии с действующими нормативными документами, устанавливающими требования к оформлению результатов поверки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Техническая документация «Adam Equipment Co. Ltd.», Великобритания.
