Мерники металлические эталонные М, 79857-20

Назначение

Мерники металлические эталонные М предназначены для измерений объема жидкости, воспроизведения, хранения и передачи единицы объема жидкости.

Описание

Принцип действия мерников металлических эталонных М основан на объемном методе. При измерении объема жидкости или поверке средств измерений измеряемую среду подают в предварительно смоченный мерник металлический эталонный М через горловину или через наливное запорное устройство. После заполнения мерника металлического эталонного М измеряемую среду сливают через сливное запорное устройство сплошной струей в поверяемое средство измерений (метод налива), либо после заполнения поверяемого средства измерений измеряемую среду сливают в мерник металлический эталонный М (метод слива).

Мерники металлические эталонные М состоят из резервуара, горловины, ампулы уровня (круглая или две линейные, установленные перпендикулярно друг к другу), опорного устройства, сливного запорного устройства (кран (шаровой, дисковый, шиберный) с ручным или дистанционным приводом или клапан, совмещенный с быстроразъемным соединением), наливного запорного устройства (опционально), одного или более термокарманов (опционально) для размещения термометров или термодатчиков, одного или более датчиков уровня (опционально). Резервуар мерника металлического эталонного М установлен на опорном устройстве. Установка мерника металлического эталонного М в вертикальное положение осуществляется с помощью домкратов, размещенных на опорном устройстве, и ампулы уровня, установленной на резервуаре мерника. Мерники металлические эталонные М номинальной вместимостью от 2 до 10 дм3 могут изготавливаться без опорного устройства с плоским дном и без сливного запорного устройства. Мерники металлические эталонные М номинальной вместимостью от 50 дм3 (включительно) и выше могут изготавливаться с колесами, предназначенными для удобного перемещения, на опорном устройстве. Мерники металлические эталонные М, оснащенные горловиной с водосливом на номинальную вместимость, могут быть оборудованы коллектором сбора перелившейся жидкости с датчиком перелива. Мерники металлические эталонные М выпускаются 1 -го и 2-го разрядов. Мерники металлические эталонные М имеют несколько вариантов исполнения горловины. Горловины мерников могут быть оснащены устройством для гашения пены (пеногаситель).

Мерники металлические эталонные М имеют несколько модификаций, которые обозначаются и маркируются следующим образом:

- разряд:

-    1-ый разряд - 1р;

-    2-ой разряд - 2р.

2    - номинальная вместимость при температуре плюс 20 °С, дм3.

3    - точность:

-    для мерников с пределами допускаемой относительной погрешности при температуре плюс 20 °С равными ±0,02 % - 0,02;

-    для мерников с пределами допускаемой относительной погрешности при температуре плюс 20 °С равными ±0,05 % - 0,05;

-    для мерников с пределами допускаемой относительной погрешности при температуре плюс 20 °С равными ±0,10 % - 0,10.

4    - исполнение горловины:

-    горловина прозрачная с отметкой номинальной вместимости, нанесенной непосредственно на стекло, допускается применение защитного кожуха с окнами - 1;

-    горловина прозрачная, оснащенная пластиной с отметкой номинальной вместимости, допускается применение защитного кожуха с окнами - 2;

-    горловина прозрачная, оснащенная пластиной со шкалой, на которой нанесены отметки вместимости, допускается применение защитного кожуха с окнами - 3;

-    горловина с прозрачными окнами и с отметкой номинальной вместимости, нанесенной непосредственно на стекло - 4;

-    горловина с прозрачными окнами, оснащенная пластиной с отметкой номинальной вместимости - 5;

-    горловина с прозрачными окнами, оснащенная пластиной со шкалой, на которой нанесены отметки вместимости - 6;

-    горловина непрозрачная с уровнемерной прозрачной трубкой, расположенной параллельно оси горловины, и с отметкой номинальной вместимости, нанесенной непосредственно на стекло - 7;

-    горловина непрозрачная с уровнемерной прозрачной трубкой, расположенной параллельно оси горловины и оснащенной пластиной с отметкой номинальной вместимости -8;

-    горловина непрозрачная с уровнемерной прозрачной трубкой, расположенной параллельно оси горловины и оснащенной пластиной со шкалой, на которой нанесены отметки вместимости - 9;

-    горловина с водосливом на номинальную вместимость - 10.

5    - наличие запорного и опорного устройств:

-    сливное запорное устройство (кран), опорное устройство - 11;

-    сливное запорное устройство (клапан), опорное устройство - 12;

-    наливное запорное устройство (кран) и сливное запорное устройство (кран), опорное устройство - 21;

-    наливное запорное устройство (клапан) и сливное запорное устройство (клапан), опорное устройство - 22;

-    наливное запорное устройство (кран) и сливное запорное устройство (клапан), опорное устройство - 23;

-    наливное запорное устройство (клапан) и сливное запорное устройство (кран), опорное устройство - 24;

-    запорные и опорное устройства отсутствуют - 00.

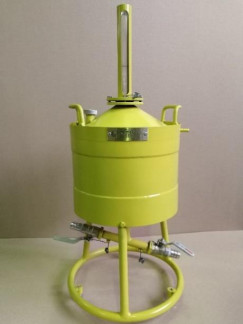

Общий вид мерников металлических эталонных М представлен на рисунках 1 и 2.

Пломбировка мерников металлических эталонных М осуществляется нанесением знака поверки давлением на мастику, расположенную в пломбировочной чашечке винта (заклепки) крепления пластины, и/или нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные через специальные отверстия с помощью проволоки в сливных и наливных запорных устройствах, а также в местах крепления горловины и пластины. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную к резервуару мерника металлического эталонного М, методом гравировки и в верхней части по центру титульного листа паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки».

Основные средства поверки:

-    рабочий эталон единицы объема 1-го разряда согласно ГПС (часть 3), утвержденной приказом Росстандарта от 07.02.2018 № 256;

-    рабочий эталон 5 -го разряда согласно ГПС для средств измерений массы, утвержденной приказом Росстандарта от 29.12.2018 № 2818 (весы с относительной погрешностью ±0,005 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также давлением на мастику и/или на свинцовые (пластмассовые) пломбы в соответствии с рисунком 3.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.66-001-27841227-2019 Мерники металлические эталонные М. Технические

условия
