| Номер в госреестре | 79861-20 |
| Наименование СИ | Мерники металлические технические 1-го класса |
| Обозначение типа СИ | М1кл |
| Изготовитель | Общество с ограниченной ответственностью "Производственно-внедренческая компания "ИнженерЪ" (ООО "ПВК "ИнженерЪ"), Республика Татарстан, г. Казань; Общество с ограниченной ответственностью "Казанский опытный завод " |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические технические 1 -го класса М1кл предназначены для измерений объема жидкости.
Принцип работы мерников металлических технических 1-го класса М1кл основан на объемном методе. При измерении объема жидкости измеряемую среду подают в предварительно смоченный мерник металлический технический 1 -го класса М1кл через горловину или заполняют мерник металлический технический 1 -го класса М1 кл измеряемой средой через наливной патрубок. После проведения измерений измеряемую среду сливают через горловину или сливное запорное устройство сплошной струей.
Мерники металлические технические 1 -го класса М1кл состоят из резервуара, горловины (опционально), ампулы уровня (отвеса), сливного запорного устройства (крана или клапана с ручным или дистанционным приводом), одного или более термокарманов (опционально) для размещения термометров (термодатчиков) или термометром (опционально), расположенным внутри мерника напротив смотрового окна, опорного устройства, а стационарные мерники металлические технические 1 -го класса М1кл дополнительно снабжены наливным патрубком с приемной трубой для заполнения измеряемой средой, переливного патрубка и запорными устройствами (кранами), предназначенными для отбора проб или доведения уровня жидкости до требуемого. Для контроля за уровнем жидкости мерники металлические технические 1 -го класса М1кл снабжены шкалой на горловине мерника, либо выносными трубками уровнемерными со шкалой, либо прозрачными окнами со шкалами на резервуаре мерника. Резервуар мерника металлического технического 1 -го класса М1кл установлен на опорном устройстве. Установка мерника металлического технического 1 -го класса М1кл в вертикальное положение осуществляется с помощью домкратов (при наличии), размещенных на опорном устройстве, и ампулы уровня (отвеса), установленной на мернике. Мерники металлические технические 1 -го класса М1кл объемом не более 20 дм1 (включительно) могут изготавливать с плоским дном без опорного устройства и без сливного запорного устройства.
Мерники металлические технические 1-го класса М1кл имеют несколько модификаций, которые обозначаются и маркируются следующим образом:
| Х | - Х | - Х |
| 1 | 2 | 3 |
- вертикальный цилиндр с коническим дном и уровнемерными прозрачными трубками, расположенными параллельно оси цилиндра, оснащенными пластинами со шкалами, на которых нанесены отметки вместим - 2;
- три вертикальных цилиндра разного диаметра, соединенные между собой коническими переходами, с коническим дном и окнами, оснащенными пластинами со шкалами, на которых нанесены отметки вместимости - 3;
- горизонтальный усеченный конус с коническими или эллиптическими передней и задней крышками, оснащенный вертикальной горловиной, горловина может оснащаться переливным устройством - 4;
- цилиндр с коническими или эллиптическими передней и задней крышками, расположенный под углом к горизонту, оснащенный вертикальной горловиной, горловина может оснащаться переливным устройством - 5;
- вертикальный цилиндр с вертикальной горловиной без опорного и сливного запорного устройств - 6;
- вертикальный цилиндр с коническим дном и вертикальной горловиной с опорным и сливным запорным устройствами - 7.
3 - исполнение горловины:
- горловина отсутствует - 0;
- горловина с прозрачными окнами и с отметкой номинальной вместимости, нанесенной непосредственно на стекло - 1;
- горловина с прозрачными окнами, оснащенная пластиной с отметкой номинальной вместимости - 2;
- горловина с прозрачными окнами, оснащенная пластиной со шкалой, на которой нанесены отметки вместимости - 3;
- горловина непрозрачная с уровнемерной прозрачной трубкой, расположенной параллельно оси горловины, и с отметкой номинальной вместимости, нанесенной непосредственно на стекло - 4;
- горловина непрозрачная с уровнемерной прозрачной трубкой, расположенной параллельно оси горловины и оснащенной пластиной с отметкой номинальной вместимости -5;
- горловина непрозрачная с уровнемерной прозрачной трубкой, расположенной параллельно оси горловины и оснащенной пластиной со шкалой, на которой нанесены отметки вместимости - 6;

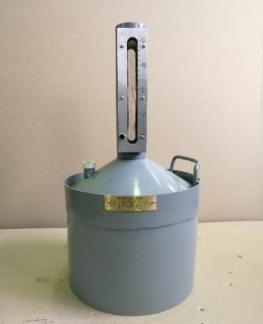

Общий вид мерников металлических технических 1 -го класса М1кл представлен на рисунке 1.
Пломбировка мерников металлических технических 1 -го класса М1кл осуществляется нанесением знака поверки давлением на мастику, расположенную в пломбировочной чашке винта (заклепки) крепления пластины, и/или нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные через специальные отверстия с помощью проволоки. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки мерников металлических технических 1 -го класса М1кл представлены на рисунке 2.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость при температуре +20 °С *, дм3 | от 5 до 10000 |
| Пределы допускаемой относительной погрешности при температуре +20 °С, % | ±0,2 |
| * - конкретные значения номинальной вместимости указаны в паспорте | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | вода и другие неагрессивные жидкости по отношению к материалам мерников |
| Диапазон температуры измеряемой среды, °С | от -30 до +50 |
| Г абаритные размеры, мм, не более* - высота - ширина - длина | 3550 2400 4000 |
| Масса, кг, не более* | 3000 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -30 до +50 от 30 до 80 от 84 до 107 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 40000 |
| Примечание - вместимости, соответствующие отметкам шкалы градуированной части горловины при температуре +20 °С должна быть не более 2 %, указаны в паспорте. | |
| * - конкретные значения габаритных размеров и массы мерников указаны в паспорте. | |
наносится на маркировочную табличку, закрепленную на резервуаре мерника металлического технического 1 -го класса М1кл, методом гравировки и в верхней части по центру титульного листа паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1 -го класса | М1кл | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
- рабочий эталон единицы объема 1 -го разряда согласно ГПС (часть 3), утвержденной приказом Росстандарта от 07.02.2018 № 256.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на мастику и/или на свинцовые (пластмассовые) пломбы в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.66-002-27841227-2019 Мерники металлические технические 1 -го класса М1кл. Технические условия
