Нивелиры лазерные ротационные GRL 600 CHV, 79864-20

Назначение

Нивелир лазерный ротационный GRL 600 СИУ (далее - нивелир) предназначен для определения и проверки точно горизонтальных линий, вертикальных линий, линий схода и отвесов.

Описание

Принцип действия нивелира заключается в создании непрерывной горизонтальной, вертикальной или наклонной лазерной плоскости, относительно которой производятся измерения.

Лазерный светодиод совмещён с вертикальной осью нивелиров и с центром оси вращения пентапризмы, через которую наружу передаётся лазерный луч. Видимая лазерная плоскость образуется за счёт вращения пентапризмы, приводимой в движение электромотором. Встроенный электронный компенсатор автоматически устанавливает лазерный луч в зависимости от положения нивелира в вертикальное или горизонтальное положение.

Измерение превышений состоит в снятии отсчетов (проекция центра лазерного луча на нивелирной рейке) по нивелирной рейке, последовательно устанавливаемой на измеряемых точках. Значение превышения вычисляется как разность отсчётов по рейкам.

Определение положения лазерного луча производится либо визуально, либо с помощью приёмника лазерного излучения, который с помощью держателя может крепиться на нивелирную рейку и позволяет выполнить фиксацию центра лазерного излучения по индикации на ЖК-экране и звуковому сигналу.

Нивелир представляет собой пластиковый корпус, вмещающий оптические и электронные компоненты. Корпус имеет резьбовое соединение для установки на геодезический штатив. Управление и выбор режима работы осуществляется с помощью панели-пульта дистанционного управления, оснащенной кнопочной клавиатурой и двумя дисплеями.

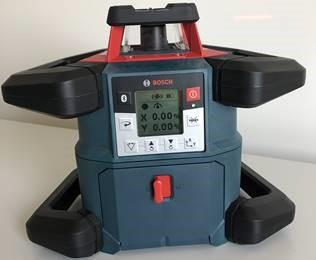

Общий вид нивелира представлен на рисунке 1.

Пломбирование крепёжных винтов корпуса нивелира лазерного ротационного GRL 600 CHV не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специального инструмента. Крепежные винты панели дистанционного управления залиты пломбирующим лаком.

Программное обеспечение

отсутствует

Метрологические характеристики

Т аблица 1 - Метрологические характеристики

Т аблица 2 - Т ехнические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус.

Комплектность

Т аблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП АПМ 68-19 «ГСИ. Нивелиры лазерные ротационные GRL 600 CHV. Методика поверки», утверждённому ООО «Автопрогресс-М» 13.11. 2019 г. Основные средства поверки:

-    нивелир высокоточный типа Н-05 по ГОСТ 10528-90 (рег. № 7212-79);

-    рулетка измерительная металлическая Fisco, мод. TC50/5, (0 - 50) м, КТ 3 (рег.№67910-17);

-    квадрант оптический КО-бОМ, ±120°, ПГ ±30'' (рег. № 26905-04).

Допускается применение аналогичных средств поверки, обеспечивающих

определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют

Нормативные технические документы, устанавливающие требования к нивелирам лазерным ротационным GRL 600 CHV

Техническая документация «Robert Bosch Power Tools GmbH», Германия
