| Номер в госреестре | 79865-20 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A |
| Изготовитель | Компания "Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A (далее
- осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Принцип действия приборов основан на высокоскоростном аналого -цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы USB и LAN.
Осциллографы модификаций DSOX6002A, MSOX6002A отличаются от осциллографов модификаций DSOX6004A, MSOX6004A количеством входных аналоговых каналов (2 канала и
4 канала соответственно).
Осциллографы модификаций MSOX дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора. Приборы оснащены системой быстрой справки.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, генератор сигналов произвольной/специальной формы, блок питания, клавиатура, цветной сенсорный ЖКИ.
Конструктивно осциллографы представляют собой настольный моноблочный прибор в корпусе из пластика.
На передней панели приборов расположен ЖКИ, два выхода встроенного генератора сигналов произвольной/специальной формы, вход сигналов внешнего запуска, разъемы интерфейса USB 2.0, выход компенсатора пробника, входы аналоговых каналов, клавиатура.
На задней панели расположены выход синхросигнала, вход внешней синхронизации, переключатель пользовательской калибровки, входы цифровых каналов логического анализатора (модификации MSOX), выход видеосигнала, разъемы интерфейсов USB и LAN, разъем сети питания, вентилятор обдува.
Приборы оснащены складывающейся ручкой для переноски.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

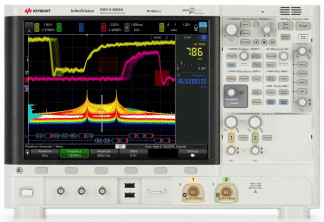

Общий вид осциллографов, с указанием места нанесения знака утверждения типа, места пломбировки от несанкционированного доступа, представлен на рисунках 1 и 2.
Осциллографы имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием -изготовителем и недоступна для потребителя. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | InfmiiVision 6000 X-Series Oscilloscope Firmware |
| Номер версии (идентификационный номер) ПО | Не ниже 7.31.20200128 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики осциллографов
| Наименование характеристики | Значение |
| Число входных аналоговых каналов DSOX/MSOX 6002A DSOX/MSOX 6004A | 2 4 |
| Полоса пропускания по уровню минус 3 дБ, ГГ ц, не менее - DSOX/MSOX 6002A, 6004A | 1 |
| - Опция DSOX6B10T252BW, опция DSOX6B10T254BW | 2,5 |
| - Опция DSOX6B10T402BW, опция DSOX6B10T404BW | 4 |
| - Опция DSOX6B10T602BW, опция DSOX6B10T604BW на канал при объединении каналов | 4 6 |
| Время нарастания переходной характеристики, пс, не более - DSOX/MSOX 6002A, 6004A | 350 |
| - Опция DSOX6B10T252BW, опция DSOX6B10T254BW | 140 |
| - Опция DSOX6B10T402BW, опция DSOX6B10T404BW | 112,5 |
| - Опция DSOX6B10T602BW, опция DSOX6B10T604BW | 75 |
| Максимальная частота дискретизации, ГГц на каждый канал на канал в режиме чередования | 10 20 |
| Объем памяти, Мб на каждый канал на канал в режиме чередования | 2 4 |
| Канал вертикального отклонения | |
| Входной импеданс | (1 ± 0,01) МОм; 14 пФ (50 ± 1,5) Ом |
| Разрешение по вертикали, бит | 8, при усреднении 12 |
| Диапазон установки коэффициентов отклонения (Коткл), В/дел Rвх1) = 1 МОм Rвх = 50 Ом | от 1 • 10"3 до 52) от 1 • 10-3 до 1 |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока, % | ±2,5 |
| Наименование характеристики | Значение | |||
| Диапазон напряжения смещения Шмещ, В при Rвх = 1 МОм и Коткл3) от 1 до 10 мВ/дел включ. св. 10 до 200 мВ/дел включ. св. 200 мВ/дел при Rвх = 50 Ом и Коткл от 1 до 100 мВ/дел включ. св. 100 мВ/дел | ±5 ±20 ±100 ±0,8 ±4 | |||
| Максимальное входное напряжение, В скз4) пиковое | 300 400 | |||
| Максимальное СКЗ собственных шумов, мВ при Rвх = 50 Ом и Коткл 1 мВ/дел 10 мВ/дел 100 мВ/дел 1 В/дел | П | олоса пропускания, ГГц | ||
| 1 | 2,5 | 4 | 6 | |
| 0,115 0,330 3,150 31,500 | 0,150 0,355 3,250 32,500 | 0,150 0,350 3,200 32,500 | 0,210 0,395 3,350 33,500 | |
Канал горизонтального отклонения
от 5 • 10-10 до 50
от 2 • 10-10 до 50
от 1 • 10-10 до 50
Диапазон установки коэффициентов развертки (Кр), с/дел
- DSOX/MSOX 6002A, 6004A
- Опция DSOX6B10T252BW, опция DSOX6B10T254BW
- Опция DSOX6B10T402BW, опция DSOX6B10T404BW, опция DSOX6B10T602BW, опция DSOX6B10T602BW
Пределы допускаемой относительной
погрешности установки частоты опорного
генератора, Гц
Срок эксплуатации:
до 1 года включ.
св. 1 до 2 лет включ.
св. 2 до 5 лет включ.
св. 5 до 10 лет включ.
св. 10 лет
Пределы допускаемой абсолютной погрешности измерения временных интервалов, с
±[(5с5) ■ Т6)) + (1,6 ±[(5с ■ Т) + (1,6 ■ 10-3 ■ Кр
10[дел]) + 1 ■ 10-8] 10[дел]) + 1,5 ■ 10-8]
- на одном канале
- между каналами
| ±1,6 | • 10-6 |
| ±2,1 | • 10-6 |
| ±2,3 | • 10-6 |
| ±3,1 | • 10-6 |
| ±3,6 | 10-6 |
| ■ 10-3 ■ | Кр7) ■ |
| Наименование характеристики | Значение |
| Синхронизация | |
| Виды запуска | автоматический, ждущий, однократный, принудительный |
| Источники синхросигнала | любой из входных каналов, сеть, внешний |
| Диапазон уровня входного сигнала внутренней синхронизации, делений | ± 6 |
| Минимальный уровень входного сигнала внутренней синхронизации, делений DSOX/MSOX 6002A, 6004A при Коткл2) до 10 мВ/дел исключая при КОТКЛ включ. 10 мВ/дел и более | 1 0,6 |
| Опция DSOX6B10T252BW, Опция DSOX6B10T254BW, Опция DSOX6B10T402BW, Опция DSOX6B10T404BW, Опция DSOX6B10T602BW, ОпцияDSOX6B10T604BW (от 2,5 до 6 ГГц) при Коткл до 10 мВ/дел исключая от 0 до 2 ГГц включ. св. 2 до 3,5 ГГц при Коткл включ. 10 мВ/дел и более от 0 до 2 ГГ ц включ. св. 2 до 3,5ГГц | 1,0 1,5 0,6 1,0 |
| Минимальный уровень входного сигнала внешней синхронизации, мВ в диапазоне ±1,6 В от 0 до 100 МГц включ. св. 100 до 200 МГц | 40 70 |
| в диапазоне ±8 В от 0 до 100 МГц включ. св. 100 до 200 МГц | 200 350 |
| Логический анализатор (модификации MSOX) | |
| Число входных цифровых каналов логического анализатора | 16 |
| Входной импеданс на наконечнике пробника | (100 ± 2) кОм; 8 пФ |
| Разрешение по вертикали, бит | 1 |
| Пороговые уровни срабатывания, В TTL CMOS ESL пользовательский, с шагом 10 мВ | +1,4 +2,5 -1,3 от -8 до +8 |
| Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В | ± (0,03 • Uh7) + 0,1) |
| Наименование характеристики | Значение |
| Максимальное входное напряжение (пиковое), В | ±40 |
| Встроенный генератор сигналов стандартной формы (только с установленной опцией - DSOX6WAVEGEN2) | |
| Виды воспроизводимых сигналов | синусоидальный, прямоугольный, треугольный, пилообразный, псевдошумовой, произвольной формы и напряжения постоянного тока |
| Диапазон частот воспроизводимых сигналов, Гц синусоидальный прямоугольный треугольный/пилообразный произвольной формы | от 0,1 до 2 • 107 от 0,1 до 2 • 107 от 0,1 до 2 • 105 от 0,1 до 1,2 • 107 |
| Амплитудная модуляция (синусоидальная, прямоугольная и треугольная) - частота модуляции, Гц - Кам8), % | от 1 до 20 • 103 от 0 до 100 |
| Частотная модуляция (синусоидальная, прямоугольная и треугольная), Гц - частота модуляции - минимальная частота несущей (F^o) - девиация | от 1 до 20 • 103 10 1 |
| Частотная манипуляция -коэффициент заполнения прямоугольного сигнала, % - скорость (Vfsk), Гц - частота переключений, Гц | 50 от 1 Гц до 20 • 103 от 2 • Vfsk9) до 10 МГц |
| Амплитуда воспроизводимых сигналов, В | 10 |
| 1) Rвх - значение сопротивления входного импеданса; 2) при <2 мВ/дел полосы пропускания ограничена 200 МГц; 3) Коткл - коэффициент отклонения, В/дел; 4) СКЗ - среднее квадратическое значение; 5) 5о - значение предела допускаемой относительной погрешности установки частоты опорного генератора на момент проведения поверки; 6) Т - измеренное значение временного интервала, с; 7) Un - установленный уровень срабатывания, В; 8) Кам - значение амплитудной модуляции, %; 9) VFSK - значение скорости частотной манипуляции, Гц. | |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более | от 15 до 35 80 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 148 425 288 |
| Масса, кг, не более | 6,8 |
| Напряжение питающей сети переменного тока частотой 50 Гц, В | от 198 до 242 |
| Потребляемая мощность, В-А, не более | 200 |
наносится методом наклейки на лицевую панель осциллографа и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Осциллографы цифровые DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A | 11) шт. | |
| Пробник | 2 (4)2) экз. | |
| Пробник цифровой | 13) экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 651-20-028 МП | 1 экз. |
| 1) по заказу 2) по числу каналов 3) только для модификаций MSOX | ||
осуществляется по документу 651-20-028 МП «ГСИ. Осциллографы цифровые DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» «12» марта 2020 г.
Основные средства поверки:
- генератор сигналов E8257D, регистрационный номер 74333-19 в Федеральном информационном фоне;
- блок измерительный ваттметров N1914A, регистрационный номер 57386-14 в Федеральном информационном фоне
- преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности N8481A, регистрационный номер 58375-14 в Федеральном информационном фоне;
- частотомер электронно-счетный 53132А регистрационный номер 26211-03 в Федеральном информационном фоне;
- стандарт частоты рубидиевый FS 725 регистрационный номер 31222-06 в Федеральном информационном фоне;
- мультиметр 3458A, регистрационный номер 77012-19 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационной документации.
Техническая документация изготовителя
