| Номер в госреестре | 79867-20 |
| Наименование СИ | Осциллографы |
| Обозначение типа СИ | DSA-90254A, DSA-90404A, DSA-90604A, DSA- 90804A, DSA-91204A, DSA-91304A, DSO- 90254A, DSO-90404A, DSO-90604A, DSO- 90804A, DSO-91204A, DSO-91304A |
| Изготовитель | Компания "Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы DSA-90254A, DSA-90404A, DSA-90604A, DSA-90804A, DSA-91204A, DSA-91304A, DS0-90254A, DS0-90404A, DS0-90604A, DS0-90804A, DS0-91204A, DS0-91304A (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Принцип действия осциллографа основан на высокоскоростном аналого -цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.

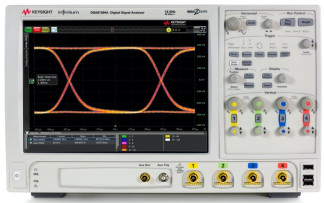

Конструктивно осциллограф выполнен в виде настольного моноблока. Различные модели осциллографов DSA/DSO отличаются полосой пропускания и наличием опции измерения характеристик джитера.
На передней панели осциллографа расположены: цветной ЖК -дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; гнездо сигнала внешней синхронизации.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB, GPIB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.
Осциллографы поставляются со следующими опциями, приведёнными в таблице 1. Таблица 1_
| Название опции | Описание опции |
| 1130A/B | Система активных пробников с полосой пропускания 1,5 ГГц |
| 1131A/B | Система активных пробников с полосой пропускания 3,5 ГГц |
| 1132A/B | Система активных пробников с полосой пропускания 5,0 ГГц |
| 1134A/B | Система активных пробников с полосой пропускания 7,0 ГГ ц |
| 1168A/B | Система активных пробников с полосой пропускания 10,0 ГГц |
| 1169A/B | Система активных пробников с полосой пропускания 12,0 ГГц |
| Название опции | Описание опции |
| N2830A | Система активных пробников с полосой пропускания 4,0 ГГц |
| N2831A | Система активных пробников с полосой пропускания 8,0 ГГц |
| N2832A | Система активных пробников с полосой пропускания 13,0 ГГц |
| N2750A | Активный дифференциальный пробник с полосой пропускания 1,5 ГГц |
| N2751A | Активный дифференциальный пробник с полосой пропускания 3,5 ГГц |
| N2752A | Активный дифференциальный пробник с полосой пропускания 6,0 ГГц |
| N5439A | Головка пробника ZIF |
| N5450B | Кабель для использования в широком диапазоне температур |
| N5441A | Головка пробника с частотой пропускания 16,0 ГГц |
| N5444A | Головка пробника с переходами в коаксиальном тракте 3,5 мм на 2,92мм |
| N5445A | Головка пробника с полосой пропускания 28,0 ГГц |
| N2836A | Головка пробника с полосой пропускания 26,0 ГГц |
| N2848A | Головка пробника с полосой пропускания 16,0 ГГц |
| N2795A | Несимметричный активный пробник с полосой пропускания 1,5 ГГц |
| N2796A | Несимметричный активный пробник с полосой пропускания 2,0 ГГц |
| 1156A | Несимметричный активный пробник с полосой пропускания 1,5 ГГц |
| 1157A | Несимметричный активный пробник с полосой пропускания 2,5 ГГц |
| 1158A | Несимметричный активный пробник с полосой пропускания 4,0 ГГ ц |
| N7024A | Нессимитричный силовой активный пробник с полосой пропускания 6,0 ГГц |
| N7020A | Нессимитричный силовой активный пробник с полосой пропускания 2,0 ГГц |
| N2790A | Дифференциальный активный высоковольтный пробник с полосой пропускания 100 МГц |
| N2791A | Дифференциальный активный высоковольтный пробник с полосой пропускания 25 МГц |
| N2792A | Дифференциальный активный высоковольтный пробник с полосой пропускания 200 МГц |
| N2793A | Дифференциальный активный высоковольтный пробник с полосой пропускания 800 МГц |
| N2862B | Пассивный пробник с полосой пропускания 100 МГц |
| N2841A | Пассивный пробник с полосой пропускания 150 МГц |
| N2863B | Пассивный пробник с полосой пропускания 300 МГц |
| N2842A | Пассивный пробник с полосой пропускания 300 МГц (отличаются длиной кабеля от предыдущей позиции) |
| N2890A | Пассивный пробник с полосой пропускания 500 МГц |
| N2843A | Пассивный пробник с полосой пропускания 500 МГц |
| N2891A | Высоковольный (7 кВ) дифференциальный активный пробник с полосой пропускания 70 МГц |
| 1141A | Дифференциальный активный пробник с полосой пропускания 200 МГ ц |
| 1153A | Дифференциальный активный пробник с полосой пропускания 200 МГ ц и интерфейсом «AutoProbe» |
| 1146A | Токовый пробник до 100 А с полосой пропускания 100 кГц |
| 1147A | Токовый пробник до 15 А с полосой пропускания 50 МГц |
| N2780B | Токовый пробник до 500 Аскз с полосой пропускания 2 МГц |
| N2781B | Токовый пробник до 150 Аскз с полосой пропускания 10 МГц |
| N2782B | Токовый пробник до 30 Аскз с полосой пропускания 50 МГц |
| N2783B | Токовый пробник до 30 Аскз с полосой пропускания 100 МГц |
| N2893A | Токовый пробник до 15 А с полосой пропускания 100 МГц |
| N2820A | 2-х канальный высокочувствительный (50 мкА) токовый пробник с полосой пропускания 3 МГц |
| Название опции | Описание опции |
| N2821A | 1-й канальный высокочувствительный (50 мкА) токовый пробник с полосой пропускания 3 МГц |
| N2870A | Пассивный пробник с полосой пропускания 35 МГц |
| N2871A | Пассивный пробник с полосой пропускания 200 МГц |
| N2872A | Пассивный пробник с полосой пропускания 350 МГц |
| N2873A | Пассивный пробник с полосой пропускания 500 МГц |
| N2874A | Пассивный пробник с полосой пропускания 1,5 ГГц |
| N2875A | Пассивный пробник с полосой пропускания 500 МГц |
| N2876A | Пассивный пробник с полосой пропускания 1,5 ГГц |
| 10073D | Пассивный пробник с полосой пропускания 500 МГц |
| 10070D | Пассивный пробник с полосой пропускания 20 МГц |
| 1165A | Пассивный пробник с собственным сопротивлением 10 МОм |
| 10076B | Высоковольтный (4 кВ) пассивный пробник с полосой пропускания 250 МГц |
| N2771B | Высоковольтный (15 кВ) пассивный пробник с полосой пропускания 50 МГц |
| N5471A | Увеличение полосы пропускания с 12 до 13 ГГц |
| N5471B | Увеличение полосы пропускания с 8 до 12 ГГц |
| N5471C | Увеличение полосы пропускания с 6 до 8 ГГц |
| N5471D | Увеличение полосы пропускания с 4 до 6 ГГц |
| N5471E | Увеличение полосы пропускания с 2,5 до 4 ГГц |
| N5472A | Увеличение памяти с 10 Мвыб на канал до 20 Мвыб на канал |
| N5472B | Увеличение памяти с 20 Мвыб на канал до 50 Мвыб на канал |
| N5472C | Увеличение памяти с 50 Мвыб на канал до 100 Мвыб на канал |
| N5472D | Увеличение памяти с 100 Мвыб на канал до 200 Мвыб на канал |
| N5472E | Увеличение памяти с 200 Мвыб на канал до 500 Мвыб на канал |
| N5472F | Увеличение памяти с 500 Мвыб на канал до 1 Гвыб на канал |
| DS090000A-820 | Дисковод DVD RW |
| DS090000A-805 | Интерфейс GPIB |
| DS090000A-807 | Комплект адаптера для подключения 1 МОм-х пробников и пассивного пробника с полосой пропускания 500 МГц |
| DS090000A-822 | Внешний монитор, с реагирующим на прикосновение экраном. |
| N2753A | Обновление ОС с WinXP до Win7 (для серийных номеров более MY50410100 |
| N2754A-002 | Обновление ОС с WinXP до Win7 и замена материнской платы (для серийных номеров более MY50410100 |
| N5474C | Съемный твердотельный диск |
Метрологически значимая часть программного обеспечения (ПО) осциллографов представляет программный продукт «Setup 04.30.0004». Влияние метрологически значимой части ПО на метрологические характеристики осциллографов не выходит за пределы согласованного допуска. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077 -2014.
Т аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Setup 04.30.0004 |
| Номер версии (идентификационный номер) ПО (или выше) | 04.30.0004 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение для модификаций | |||||
| DSA- 90254A DSO- 90254A | DSA- 90404A DSO- 90404A | DSA- 90604A DSO- 90604A | DSA- 90804A DSO- 90804A | DSA- 91204A DSO- 91204A | DSA- 91304A DSO- 91304A | |
| Количество входных каналов | 4 | |||||
| Полоса пропускания (по уровню -3 дБ), 4 канала, ГГ ц | 2,5 | 4 | 6 | 8 | 12 1) | 13 1) |
| Максимальная частота дискретизации, 4 канала, Гвыб/с | 20 | 40 | ||||
| Время нарастания / спада (от 10 до 90 % значений амплитуды импульса), пс | 140 | 105 | 70 | 54 | 35 | 32 |
| Развязка между каналами (между 2-мя каналами с равными КотклХ дБ: - от 0 до 3 ГГ ц включ. - св. 3 до 8 ГГц включ. - св. 8 ГГц | 50 | 50 40 | 50 40 | 60 40 | 60 40 35 | 60 40 35 |
| Система вертикального отклонения | ||||||
| Динамический диапазон по вертикали (Дв), дел | 8 | |||||
| Разрядность АЦП, бит: - без усреднения сигнала - с усреднением сигнала | 8 бит более 12 бит | |||||
| Разрешение по вертикали, В: - без усреднения сигнала - с усреднением сигнала | 4-10-3- Коткл • Дв 2) 2,4-10-4- Коткл- Дв | |||||
| Диапазон коэффициентов отклонения Коткл в последовательности 1; 2; 5, В/дел | от 1 • 10"3 до 1 | |||||
| Пределы допускаемой абсолютной погрешности коэффициента отклонения, В: - для Коткл до 5 мВ/дел включ. - для Коткл св. 5 мВ/дел | ±0,025 -Коткл- Дв ±0,020 -Коткл-Дв | |||||
| DSA- | DSA- | DSA- | DSA- | DSA- | DSA- |
| 90254A | 90404A | 90604A | 90804A | 91204A | 91304A |
| DSO- | DSO- | DSO- | DSO- | DSO- | DSO- |
| 90254A | 90404A | 90604A | 90804A | 91204A | 91304A |
Наименование параметра
Диапазон напряжения смещения Цжещ при Коткл, В:
- до 40 мВ/дел
±0,4
±0,9
±1,6
±3,0
±4,0
- св. 40 до 75 мВ/дел включ.
- св. 75 до 130 мВ/дел включ.
- св. 130 до 240 мВ/дел включ.
- св. 240 мВ/дел
Пределы допускаемой абсолютной погрешности установки напряжения смещения при напряжении входного сигнала, В:
- до 3,5 В включ.
- св. 3,5 В
±(0,02 •Цжещ + 0,01 • ДвК откл) ±(0,02 •Цсмещ + 0,01 • Дв-К откл+ 1 • 10-3)
Пределы допускаемой абсолютной погрешности измерений напряжения с помощью курсоров, В:
- при измерении двумя курсорами
- при измерении одним курсором
±(ДКоткл + Рв) 3)
±(АК откл + ДUcмещ + 0,5 • Рв) 4)
Диапазон значений напряжения, В_
входного
от -5 до +5
0,259
0,295
0,424
0,985
1,920
3,710
9,910
19,200
0,322
0,358
0,498
I,150 2,220 4,280
II,500 22,300
0,467
0,536
0,758
1,730
3,370
6,580
17,400
34,100
0,153
0,183
0,275
0,645
1,270
2,470
6,480
12,500
0,199
0,232
0,342
0,799
1,560
3,300
8,000
15,600
0,435
0,358
0,498
I,150 2,220 4,280
II,500 22,300
Максимальное среднее квадратическое значение собственных шумов при Коткл, мВ:
- 5 мВ/дел
- 10 мВ/дел
- 20 мВ/дел
- 50 мВ/дел
- 100 мВ/дел
- 200 мВ/дел
- 500 мВ/дел
- 1 В/дел
| Наименование параметра | Значение для модификаций | |||||
| DSA- | DSA- | DSA- | DSA- | DSA- | DSA- | |
| 90254A | 90404A | 90604A | 90804A | 91204A | 91304A | |
| DS0- | DS0- | DS0- | DS0- | DS0- | DS0- | |
| 90254A | 90404A | 90604A | 90804A | 91204A | 91304A | |
| с проб- | с проб- | с проб- | с проб- | с проб- | с проб- | |
| никами | никами | никами | никами | никами | никами | |
| 1131А/В | 1132А/В | 1134А/В | 1168А/В | 1169А/В | 1169А/В | |
| Максимальное среднее квадратическое значение собственных | ||||||
| шумов (NF) при Коткл, мВ: - 20 мВ/дел | 3,2 | 3,5 | 4,0 | 2,2 | 2,5 | 2,7 |
| - 50 мВ/дел | 3,3 | 3,6 | 4,0 | 2,3 | 2,8 | 3,1 |
| - 100 мВ/дел | 3,4 | 3,8 | 4,3 | 2,9 | 3,5 | 4,2 |
| - 200 мВ/дел | 4,0 | 4,6 | 5,3 | 4,7 | 5,9 | 7,5 |
| - 500 мВ/дел | 7,1 | 8,6 | 10 | 12 | 15 | 19 |
| - 1 В/дел | 13 | 16 | 19 | 23 | 28 | 37 |
| Система отклонения по горизонтали | ||||||
| Диапазон коэффициентов раз | ||||||
| вертки, с/дел | от 5-10-9 до 200 | |||||
| Пределы допускаемой относи | ||||||
| тельной погрешности опорного генератора | ±(0,4-10-6 + 0,5-Тэ5) • 10-6) | |||||
| Собственный джиттер осцилло- | ||||||
| графа при временных развертках (СКЗ), пс: - 10 мкс/дел | 0,5 | |||||
| - 100 мкс/дел | 1,0 | |||||
| - 1 мс/дел | 1,2 | |||||
| - 10 мс/дел | 5,0 | |||||
| Межканальный собственный | ||||||
| джиттер (СКЗ) (Js), фс, не более | 550 | |||||
| Пределы допускаемой погрешно | ||||||
| сти измерений джиттера при из | ||||||
| мерении интервалов времени (СКЗ) (Пф), с | ±[(№6)/Тр7))^2]1/2 | |||||
| Пределы допускаемой абсолют | ||||||
| ной погрешности измерений | ||||||
| временных интервалов, с: - на одном канале без усредне | ±[5-(Пф12 +Пф22)1/2+ (5о-Т)] 8) | |||||
| ния | ||||||
| - на одном канале с 256 усред | ±[0,3125-(Пф12+Пф22)1/2 + (5о-Т)] | |||||
| нениями | ||||||
| - между каналами без усредне | ±[5^(Пф12+Пф2^2)1/2 + (5о-Т) + |D| 9)] | |||||
| ния | ||||||
| - между каналами с 256 усред | ±[0,3125^(Пф12+Пф2^2)1/2 + (5оТ) + |D|] | |||||
| нениями | ||||||
| Синхронизация | ||||||
| Виды запуска | автоматический, ждущий, однократный, | |||||
| принудительный | ||||||
Значение для модификаций
| DSA- | DSA- | DSA- | DSA- | DSA- | DSA- |
| 90254A | 90404A | 90604A | 90804A | 91204A | 91304A |
| DSO- | DSO- | DSO- | DSO- | DSO- | DSO- |
| 90254A | 90404A | 90604A | 90804A | 91204A | 91304A |
| с проб- | с проб- | с проб- | с проб- | с проб- | с проб- |
| никами | никами | никами | никами | никами | никами |
| 1131А/В | 1132А/В | 1134А/В | 1168А/В | 1169А/В | 1169А/В |
Наименование параметра
Чувствительность внутренней синхронизации, деления
2,0
0,3
1,0
2,0
0,3
1,0
200
500
- низкая
от 0 до 5 ГГц
- высокая
от 0 до 3 ГГ ц включ. от 0 до 4 ГГц включ. св. 3 до 5 ГГц св. 4 до 7,5 ГГц
Чувствительность внешней
синхронизации в диапазоне
частот при входном импедансе
50 Ом, мВ
от 0 до 100 МГц
св. 0,1 до 1 ГГц
Диапазон установки уровней синхронизации входного сигнала, В
- внутренней
±4
±5
- внешней
Любой канал, сеть, вход внешнего запуска
Источники запуска
Наименование параметра
| DSA- | DSA- | DSA- | DSA- | DSA- | DSA- |
| 90254A | 90404A | 90604A | 90804A | 91204A | 91304A |
| DSO- | DSO- | DSO- | DSO- | DSO- | DSO- |
| 90254A | 90404A | 90604A | 90804A | 91204A | 91304A |
| с проб- | с проб- | с проб- | с проб- | с проб- | с проб- |
| никами | никами | никами | никами | никами | никами |
| 1131А/В | 1132А/В | 1134А/В | 1168А/В | 1169А/В | 1169А/В |
1) при выборе пользователем расширенного диапазона;
2) Коткл - коэффициент вертикального отклонения, В/дел;
Дв-динамический диапазон по вертикали, дел;
3) ДКоткл - пределы допускаемой абсолютной погрешности коэффициента отклонения, В;
Рв-разрешение по вертикали, В;
4) ДЦжещ - пределы допускаемой абсолютной погрешности установки напряжения смещения, В;
5) Тэ - количество лет эксплуатации осциллографа после калибровки, безразмерная величина;
6) NF - значение собственных шумов осциллографа, которое отображается на экране осциллографа при включенном измерении переменного напряжения (среднее квадратическое значение) на выбранном канале при выбранных горизонтальных и вертикальных развертках в отсутствие сигнала;
7) Тр - время нарастания сигнала, равное времени нарастания по уровню (10 -90) %;
8) Пф1 - предел допускаемой погрешности измерений джиттера при измерении интервалов
времени для первого измеряемого фронта, с;
Пф2 - предел допускаемой погрешности измерений джиттера при измерении интервалов времени для второго измеряемого фронта, с;
5о - значение относительной погрешности опорного генератора;
Т - измеренное значение временного интервала, с;
9) |D| - значение по модулю предела допускаемого значения дрейфа временной задержки между каналами, с
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Габаритные размеры, мм, не более - ширина | 283 |
| - высота | 432 |
| - глубина | 506 |
| Масса, кг,не более | 20 |
| Напряжение питающей сети переменного тока частотой 50 Гц, В | от 198 до 264 |
| Потребляемая мощность, В-А, не более | 800 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от 18 до 28 |
| - относительная окружающего влажность воздуха, % | от 20 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на переднюю панель в виде наклейки.
| Таблица 5 - Комплект поставки осциллографов | ||
| Наименование | Обозначение | Количество |
| Осциллограф | DSA-90254A, или DSA-90404A, или DSA-90604A, или DSA-90804A, или DSA-91204A, или DSA-91304A, или DSO-90254A, или DSO-90404A, или DSO-90604A или DSO-90804A, или DSO-91204A, или DSO-91304A | 1 шт.* |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 651-20-030 МП | 1 экз. |
| * - по заказу | ||
осуществляется по документу 651-20-030 МП «ГСИ. Инструкция. Осциллографы DSA-90254A, DSA-90404A, DSA-90604A, DSA-90804A, DSA-91204A, DSA-91304A, DSO-90254A, DSO-90404A, DSO-90604A, DSO-90804A, DSO-91204A, DSO-91304A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 13 марта 2020 г.
Основные средства поверки:
- генератор сигналов E8257D, регистрационный номер 74333-19 в Федеральном информационном фоне;
- блоки измерительные ваттметров N1914A, регистрационный номер 57386-14 в Федеральном информационном фоне
- преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8481A, регистрационный номер 58375-14 в Федеральном информационном фоне;
- частотомер электронно-счетный 53132А, регистрационный номер 26211-03 в Федеральном информационном фоне;
- стандарт частоты рубидиевый FS 725, регистрационный номер 31222-06 в Федеральном информационном фоне;
- мультиметр 3458A, регистрационный номер 77012-19 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осциллографов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационной документации.
Техническая документация изготовителя
