| Номер в госреестре | 79881-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВГ-110 |
| Изготовитель | ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш", г.Екатеринбург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВГ-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Трансформаторы тока выпущены в следующих модификациях ТВГ-110-0,2, ТВГ-110-O^S, ТВГ-110 УХЛ2, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока, номинального вторичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузки.

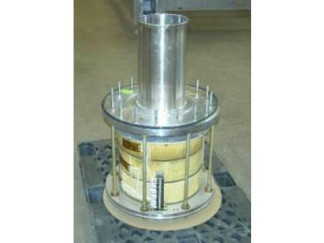

Общий вид средства измерений приведен на рисунке 1.
Пломбирование трансформаторов тока не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТВГ-110-0,2
| Наименование характеристики | Значение для заводских номеров | |
| 1074-А, 1074-В, 1074-С | 1850-8, 1849-8, 1851-8 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток Ьном, А | 750 | 750 |
| Номинальный вторичный ток Ьном, А | 5 | 1 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2 | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 50 | 50 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТВГ-110-0,2S
| Значение для заводских номеров | ||
| Наименование характеристики | 170-10, 169-10, 168-10, 173-10, 171-10, 172-10 | А265-11, А209-11, А266-11 |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток Ьном, А | 300 | 1000 |
| Номинальный вторичный ток Ьном, А | 5 | 1 |
| Номинальная частота йюм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2 | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТВГ-110 УХЛ2
| Наименование характеристики | Значение для заводских номеров | |
| 309-А, 309-В, 309-С | 352-А, 352-В, 352-С | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток Ьном, А | 600 | 300 |
| Номинальный вторичный ток 12ном, А | 5 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +55 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 5 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВГ-110-0,2 | 6 шт. |
| Трансформатор тока | ТВГ-110-0^ | 9 шт. |
| Трансформатор тока | ТВГ-110 УХЛ2 | 6 шт. |
| Паспорт | ТВГ-110-0,2 | 6 экз. |
| Паспорт | ТВГ-110-0^ | 9 экз. |
| Паспорт | ТВГ-110 УХЛ2 | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВГ-110
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 21 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
