| Номер в госреестре | 79882-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | 2WD-122R |
| Изготовитель | CT-e TECH CO., LTD., Республика Корея |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока 2WD-122R (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту - ЭДС) переменным магнитным полем.
Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции.
Выводы первичной обмотки расположены на верхнем торце трансформаторов, подключение токоведущих шин осуществляется к прямоугольным контактным площадкам для каждой шины. Клеммная коробка вторичных выводов снабжена изоляционной крышкой и расположена у основания трансформаторов.
Трансформаторы тока 2WD-122R отличаются друг от друга номинальными первичными
токами.
Расшифровка структуры условного обозначения трансформаторов:
2WD-122R
^-Наличие обмоток для защиты
- Обозначение в зависимости от габаритных размеров
- Обозначение трансформатора тока
- 2 - Наличие двух сердечников

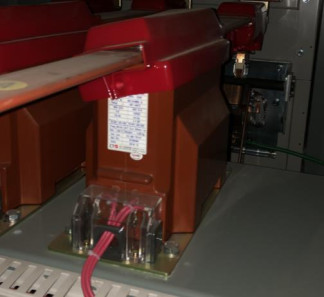

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Рисунок 1 - Общий вид трансформаторов тока 2WD-122R Программное обеспечение
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение | |
| Номинальное напряжение, кВ | 10 | |
| Наибольшее рабочее напряжение, кВ | 12 | |
| Номинальный первичный ток, А | 150;200;600 | |
| Номинальный вторичный ток, А | 5 | |
| Число вторичных обмоток: - для измерений - для защиты | 1 1 | |
| Номинальная вторичная нагрузка Б2ном с индуктивноактивным коэффициентом мощности обмоток для измерений и защиты cos ф2=0,8, ВА | 15 | |
| Класс точности вторичной обмотки для измерений по ГОСТ 7746-2015 | 0,5 | |
| Класс точности вторичной обмотки для защиты по ГОСТ 7746-2015 | 10Р | |
| Номинальная частота переменного тока, Гц | 50 | |
| Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений | 20 | |
| Номинальная предельная кратность Кном вторичных обмоток для защиты | 20 | |
| Таблица 2 - Основные технические характеристики трансфо | в о р о т а ма р | |
| Наименование характеристики | Значение | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 355x148x220,5 | |
| Масса, кг, не более | 24 | |
| Рабочие условия измерений: - температура окружающего воздуха, оС | от +10 до +30 | |
| Средняя наработка на отказ, ч | 159600 | |
| Средний срок службы, лет | 15 | |
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Трансформатор тока 2WD-122R, заводские номера: 9139331, 9139333, 9139334, 9139335, 9139336, 9139339, 9139340, 9139341, 9139342, 9139343, 9139344, 9139345, 9139346, 9139347, 9139348, 9139349, 9139350, 9139351, 9139352, 9139353, 9139354, 9139355, 9139356, 9139357, 9139358, 9139359, 9139360, 9139361, 9139362, 9139363, 9139364, 9139365, 9139366 | 33 шт. |
| Трансформатор тока 2WD -122R. Паспорт | 33 шт. |
осуществляется по ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в Федеральном информационном фонде 39854 -08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока 2WD-122R
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
