| Номер в госреестре | 79883-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВУ-110-50 |
| Изготовитель | ПО "Уралэлектротяжмаш", г. Свердловск (изготовлены с 1978 по 1980 гг.) |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВУ-110-50 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой тороидальный магнитопровод из электротехнической стали, который изолирован электроизоляционным картоном и хлопчатобумажными лентами. На магнитопровод равномерно намотана вторичная обмотка из маслостойкого гибкого провода. Поверх вторичной обмотки трансформаторы тока изолированы маслостойкими изоляционными материалами. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Трансформаторы тока встроены в быстродействующие подстанционные выключатели.

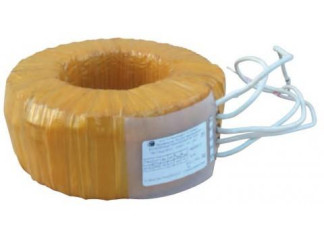

Общий вид средства измерений приведен на рисунке 1.
Пломбирование трансформаторов тока не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 554-А, 554-В, 554-С, 669-А, 669-В, 669-С | 501-А, 501-В, 501-С | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток Ьном, А | 500 | 1000 |
| Номинальный вторичный ток 12ном, А | 5 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВУ-110-50 | 9 шт. |
| Паспорт | ТВУ-110-50 | 9 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВУ-110-50
| Зарегистрировано поверок | 18 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
