| Номер в госреестре | 79884-20 |
| Наименование СИ | Установки для тестирования средств беспроводной связи |
| Обозначение типа СИ | E7515B |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для тестирования средств беспроводной связи E7515 B (далее - установка) предназначена для контроля и измерений характеристик оборудования связи пятого поколения (5G).
Принцип действия установки основан на измерении уровней сигналов, поступающих на вход антенны, и дальнейшем их преобразовании в цифровой код, обработке и отображении измерительной информации на дисплее.
Установка обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы USB и LAN.
Функционально установка содержит: векторный генератор сигналов, векторный анализатор сигналов, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, блок питания, клавиатура, цветной жидкокристаллический экран.
Конструктивно установка представляет собой настольный моноблочный прибор.
Возможности установки позволяют осуществлять тестирование устройств сотовой связи четвертого поколения LTE и пятого поколения 5G New Radio и обеспечивают выполнение более сложных тестовых сценариев путём наращивания программного обеспечения (далее - ПО).
Установка может быть оснащена дополнительными опциями, представленными в таблице 1.
Таблица 1 - Дополнительные опции
| Наименование опции | Описание опции |
| C870xA | Приложение для эмуляции тестовой среды 5 GNR |
| C873xA | Приложение для эмуляции элементов ядра сети 5GNR |
| 5G Protocol R&D Toolset | Приложение для протокольного тестирования |
| 5G RF DVT Toolset | Приложение для ВЧ-тестирования |
| 5G Protocol Conformance Toolset | Приложение для тестирования на соответствие протокольного обмена |
| S8702A | ПО для автоматизации тестирования и протокольных проверок |

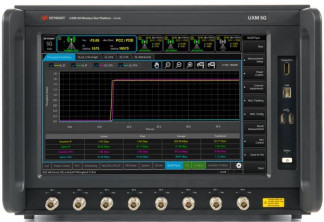

Общий вид установки с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Места пломбировки от несанкционированного доступа
ПО установки представляет собой приложение, работающее в среде ОС Windows, установленной на встроенный компьютер установки.
ПО предназначено для управления работой узлами установки, расчёта значений измеряемых параметров и отображения измерительной информации.
ПО идентифицируется непосредственно как исполняемый файл в среде ОС Windows при помощи вспомогательных подпрограмм ОС, а также при помощи специальных программ-идентификаторов (позволяющих рассчитывать значение контрольной суммы). Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть ПО записана на жёсткий диск встроенного компьютера.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077 -2014.
| Таблица 2 - Идентификационные данные ПО | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Software for the E7515B UXM |
| Номер версии (идентификационный номер) ПО | не ниже T.24.20 P0014 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГ ц | от 0,38 до 6,0 |
| Дискретность установки частоты, кГ ц | 100 |
| Пределы допускаемой относительной погрешности по частоте внутреннего кварцевого генератора | ±7-10-6 |
| В режиме «Векторный анализатор» | |
| Динамический диапазон, дБм1) | от -40 до +5 |
| Пределы допускаемой абсолютной погрешности измерений уровня входной мощности (в частотном диапазоне от 0,38 до 4,2 ГГц), дБ | ±0,9 |
| Полоса анализа сигнала, МГц | 800 |
| В режиме «Векторный генератор» | |
| Выходной уровень сигнала, дБм | от -50 до -3 |
| Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала (в частотном диапазоне от 0,38 до 4,2 ГГц), дБ | ±1,2 |
| Дискретность установки мощности, дБ | 0,1 |
| В режиме 5G NR2) | |
| Структура сигнала | TDD3) |
| Ширина полосы модуляции, МГц | 100 |
| В режиме Verizon 5GTF | |
| Структура сигнала | TDD |
| Ширина полосы модуляции, МГц | 100 |
| Диапазон измеряемых уровней сигнала, дБм | от -45 до +30 |
| 1) дБм - дБ относительно 1 мВт; 2) режим 5G NR - режим стандарта связи 5G; 3) TDD - режим дуплексной передачи с временным разделением каналов; 4) Verizon 5GTF - стандарт связи Verizon 5G. | |
| Наименование характеристики | Значение |
| Напряжение питания переменного тока при частоте 50 Гц, В | от 100 до 240 |
| Потребляемая мощность, В-А, не более | 1100 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 309 436 554 |
| Масса установки, кг, не более | 42,4 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более | от 15 до 35 85 |
наносится в верхнем левом углу руководства по эксплуатации типографским способом и на корпус установки в виде наклейки.
Таблица 5 - Комплектность установки
| Наименование | Обозначение | Количество |
| Установка для тестирования средств беспроводной связи | E7515B | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 651-20-038 МП | 1 экз. |
осуществляется по документу 651-20-038 МП «ГСИ. Установки для тестирования средств беспроводной связи E7515B. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 12.03.2020 г.
Основные средства поверки:
- частотомер 53132А, регистрационный номер 26211 -03 в Федеральном информационном фонде;
- стандарт частоты рубидиевый FS725, регистрационный номер 31222 -06 в Федеральном информационном фонде;
-блок измерительный ваттметра Е1914А, регистрационный номер 57386-14 в Федеральном информационном фонде;
- преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности N8481A регистрационный номер 58375-14 в Федеральном информационном фонде;
- преобразователь измерительный ваттметра поглощаемой мощности 8481D, регистрационный номер 58320-14 в Федеральном информационном фонде;
- генератор сигналов Е8257D, регистрационный номер 74333-19 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационном документе.
Техническая документация изготовителя
