| Номер в госреестре | 79887-20 |
| Наименование СИ | Блоки телевизионного контроля |
| Обозначение типа СИ | АД-БТК |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Альфа-Диагностика" (ООО НПП "Альфа-Диагностика"), г.Обнинск, Калужская область |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки телевизионного контроля АД -БТК (далее - блоки) предназначены для измерений длины (линейных размеров) поверхностных дефектов на корпусе и сварных соединениях коллекторов парогенераторов (111) и теплообменников системы пассивного отвода тепла (СПОТ) реакторных установок типа ВВЭР -440, ВВЭР-1000 и ВВЭР-1200.
Принцип действия блоков основан на математической обработке с помощью ПО видеоматериала, получаемого с входящих в их состав видеокамер.
Конструктивно блоки выполнены в едином корпусе и состоят из центральной и обзорной видеокамер и осветителей. Видеокамеры и осветители имеют разъемы для связи с манипуляторами и в зависимости от вида проводимого контроля, могут использоваться в разной комплектации.
Для доставки в зону проведения контроля блок или отдельные его узлы устанавливаются на технологические модули манипулятора или на специализированные устройства, в комплектацию которых входят профессиональный монитор видеонаблюдения, записывающее устройство и компьютер с программным обеспечением.
Манипулятор или специализированные устройства обеспечивают выбранный характер и скорость движения блока в зоне контроля, а также точность позиционирования.
Изображение контролируемой поверхности в процессе проведения контроля выводится на экран монитора или ПК и записывается на внешнее записывающее устройство или ПК для последующей обработки полученных данных.
Запись ведется в непрерывном режиме. Во время обработки оператором непрерывного видеопотока, при обнаружении несплошности, формируется кадр видеоизображения с дефектом. В дальнейшем полученный кадр обрабатывается с помощью программы MDRCOLOR.

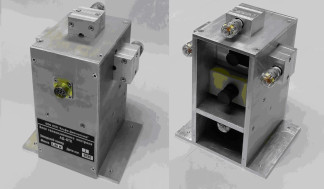

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование блоков телевизионного контроля АД -БТК не предусмотрено.
Программное обеспечение (ПО) является комплексом автономных программ, отвечающих за визуализацию, обработку и документирование результатов измерений.
Комплекс ПО включает в себя следующие программы:
- модуль интерфейса пользователя;
- модуль параметрирования вспомогательных алгоритмов обработки изображений;
- модуль контроля доступа;
- измерительный модуль.
Программное обеспечение (ПО) является метрологически значимым. Пользователь не имеет возможности считывания и модификации ПО.
Исключена возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | MDRcolor | MDRfork | MDRpass | P_redak |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0 | Не ниже 1.0 | Не ниже 1.0 | Не ниже 1.0 |
| Цифровой идентификатор ПО | - | - | - | - |
Т аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины (линейных размеров) | |
| поверхностных дефектов, мм: | |
| - в динамическом режиме | от 0,1 до 23 |
| - в статическом режиме | от 0,04 до 23 |
| Пределы допускаемой абсолютной погрешности измерений длины (линейных размеров) поверхностных дефектов, мм: | |
| - в динамическом режиме | ±0,06 |
| - в статическом режиме | ±0,02 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания видеокамер: - напряжение постоянного тока, В | 12±1 |
| Скорость перемещения блока по поверхности коллектора, мм/с | от 5 до 50 |
| Условия эксплуатации: - температурный режим, °С - относительная влажность воздуха при температуре 30 °С, %, не более | от +15 до +25 90 |
| Габаритные размеры, мм | 167x120x110 |
| Масса, кг | 1,26 |
| Срок службы, лет | 5 |
| Среднее время восстановления, ч | 8 |
наносится на корпус блока в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок телевизионного контроля АД -БТК в составе: | АДБ.002.00 | 1 шт. |
| - камера центральная | АДБ.002.01 | 1 шт. |
| - камера обзорная | АДБ.002.02 | 1 шт. |
| - осветители | АДБ.002.04 | 4 шт. |
| - корпус блока | АДБ.002.03 | 1 шт. |
| Разъемы для подсоединения к оборудованию | - | 3 шт. |
| Настроечный образец (для коллектора ПГ) | АДБ.002.001 | 1 шт. |
| Настроечный образец (для коллектора теплообменника СПОТ) | АДБ.002.002 | 1 шт. |
| Стенд* | АДСТ.002.18 | 1 шт. |
| Устройство внутреннего визуального контроля* | АДСТ.002.12 | 1 шт. |
| Формуляр | АДБ.002.00.00.00.00 ФО | 1 шт. |
| Руководство по эксплуатации | АДБ.002.00.00.00.00 РЭ | 1 шт. |
| Программа MDRCOLOR для работы с изображениями | АДБ.002.00.00.00.00 ТО | 1 шт. |
| Диск с программным обеспечением | - | 1 шт. |
| Методика поверки | РТ-МП-7552-445-2020 | 1 экз. |
| Паспорт настроечного образца (для коллектора ПГ) | АДБ.002.001 ПС | 1 шт. |
| Паспорт настроечного образца (для коллектора теплообменника СПОТ) | АДБ.002.002 ПС | 1 шт. |
| *- поставляется по отдельному заказу | ||
осуществляется по документу РТ-МП-7552-445-2020 «ГСИ. Блоки телевизионного контроля АД -БТК. Методика поверки», утвержденному ФБУ «Ростест-Москва» 19.08.2020 г.
Основные средства поверки:
- микроскоп видеоизмерительный MM1 Garant 300, диапазон измерений от 0 до 300 мм (регистрационный номер в Федеральном информационном фонде 57711-14);
- рулетка измерительная металлическая Р5У3Д, диапазон измерений от 0 до 5 000 мм (регистрационный номер в Федеральном информационном фонде 11505-92);
- секундомер электронный Интеграл С -01, диапазон измерений интервалов времени от 0 до 9 ч 59 мин 59,99 с (регистрационный номер в Федеральном информационном фонде 44154-16)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в формуляр в виде оттиска поверительного клейма и/или наклейки.
АДБ.002.00.00.00.00 РЭ, раздел 6. Блок телевизионного контроля АД -БТКБ. Руководство по эксплуатации
АДБ.002.00.00.00.00 ТУ Блок телевизионного контроля АД -БТК. Технические условия
