Трансформаторы напряжения НКФ-М-330 АУ1, 79892-20

Трансформаторы напряжения НКФ-М-330 АУ1 (далее - трансформаторы) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, зашиты, автоматики, сигнализации и управления.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	79892-20
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	НКФ-М-330 АУ1
Изготовитель	"Запорожский завод высоковольтной аппаратуры" (ЗЗВА), Украина (изготовлены в 1995 г.)
Год регистрации	2020
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционном покрышке, заполненной трансформаторным маслом и установленной на основание.

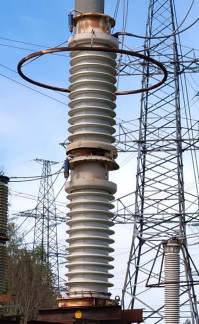

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение первичной обмотки, кВ	330/V3
Номинальное напряжение основной вторичной обмотки, В	100/V3
Номинальное напряжение дополнительной вторичной обмотки, В	100
Классы точности основных вторичных обмоток*	0,5; 1; 3
Классы точности дополнительной вторичной обмотки*	3
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А	400;600; 1000
Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А	1000
Номинальная частота напряжения сети, Гц	50
* Пределы допускаемых относительной и абсолютной погрешностей трансформаторов для соответствующих классов точности в диапазоне от 80 до 120 % номинального напряжения первичной обмотки приведены в таблице 2.

Таблица 2 - Пределы допускаемых относительной и абсолютной погрешностей трансф орматоров__

Класс точности	Пределы допускаемой относительной погрешности трансформаторов при измерении напряжения, %	Пределы допускаемой абсолютной погрешности трансформаторов при измерении угла сдвига фаз, '
0,5	±0,5	±20
1	±1,0	±40
3	±3,0	не нормируют

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (длинахширинахвысота), мм, не более	835x800x4070
Масса, кг, не более	1350
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)	У1 (от -45 до +40)

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор напряжения НКФ-М-330 АУ1 (заводские номера: 669, 372, 690)	-	3 шт.
Трансформатор напряжения НКФ-М-330 АУ1. Паспорт	-	3 экз.

Поверка

Основные средства поверки:

- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ (регистрационный номер в Федеральном информационном фонде 32575-11);

- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде 31953-06);

- магазины нагрузок MP3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.
